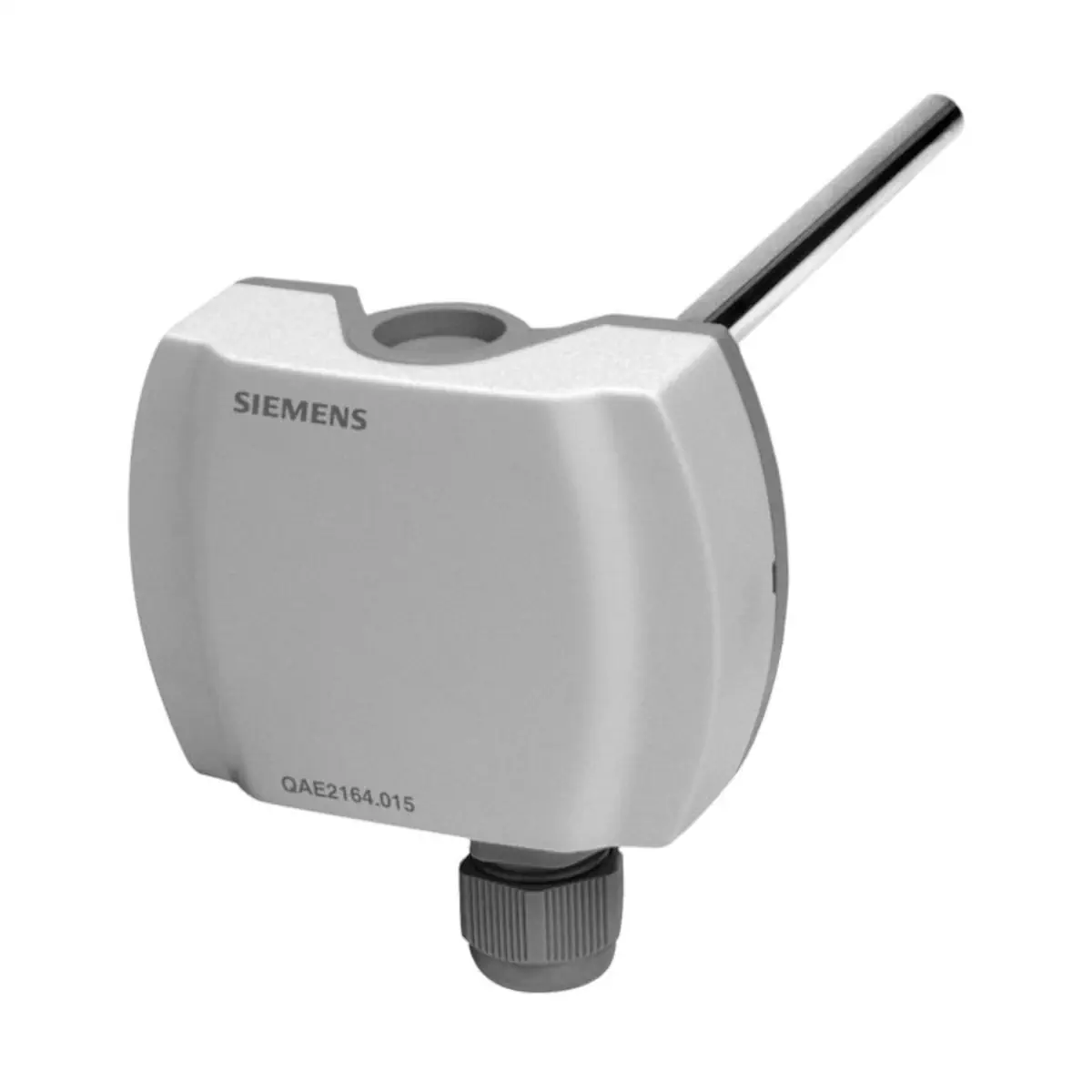

QAE2164.015 Zanurzeniowy czujnik temperatury, 0..10 [V], -10..+120 [°C], dł. zanurzenia 150 [mm], bez osłony

Siemens QAE2164.015 to aktywny zanurzeniowy czujnik temperatury z serii Symaro, przeznaczony do pomiaru temperatury wody w rurociągach i zasobnikach w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Czujnik oferuje liniowy sygnał wyjściowy 0...10 V DC, zasilanie 24 V AC ±20% lub 13,5...35 V DC (SELV) oraz głębokość zanurzenia 150 mm. Jest idealny do regulacji i ograniczania temperatury zasilania i powrotu, a także do regulacji temperatury ciepłej wody użytkowej.

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro
• Model: QAE2164.015
• Typ urządzenia: aktywny zanurzeniowy czujnik temperatury wody
• Zastosowanie: instalacje ogrzewania, wentylacji i klimatyzacji (HVAC)
• Typowe funkcje: regulacja/ograniczanie temperatury zasilania, ograniczanie temperatury powrotu, regulacja temperatury ciepłej wody użytkowej
• Medium: woda w rurociągach i zasobnikach
• Napięcie zasilania: 24 V AC ±20% lub 13,5...35 V DC, niskie napięcie bezpieczne (SELV)
• Sygnał wyjściowy: 0...10 V DC, liniowy (zacisk U1)
• Zakres pomiarowy temperatury: wybierany zworą: −10...+120 °C (nastawa fabryczna), 0...100 °C lub 0...70 °C
• Głębokość zanurzenia: 150 mm
• Element pomiarowy: Pt1000, klasa B wg DIN EN 60751
• Dokładność pomiaru: ±1 K w zakresie 0…70 °C; ±1,4 K w zakresie −40…+120 °C
• Stała czasowa: ok. 8 s przy 2 m/s (bez osłony ochronnej), ok. 30 s przy 2 m/s (z osłoną ochronną)
• Ciśnienie nominalne instalacji: PN16
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Przyłącze procesowe: gwint G½ A (uszczelnianie na gwincie z użyciem materiału uszczelniającego)
• Dławik kablowy: M16 x 1,5 (w komplecie, zapewnia IP54 przy prawidłowym montażu)
• Zaciski podłączeniowe: śrubowe, 1 × 2,5 mm² lub 2 × 1,5 mm²
• Kolor i materiał obudowy: poliwęglan – podstawa RAL 7001 (srebrnoszary), pokrywa RAL 7035 (jasnoszary)
• Trzpień zanurzeniowy: stal nierdzewna 1.4571 (V4A)
• Masa (z opakowaniem): ok. 0,16 kg

Zastosowanie

Czujnik QAE2164.015 przeznaczony jest do precyzyjnego pomiaru temperatury wody w instalacjach HVAC. Może współpracować z wszystkimi regulatorami i systemami automatyki, które akceptują aktywny sygnał 0...10 V DC.

• Regulacja lub ograniczanie temperatury zasilania – kontrola temperatury czynnika grzewczego lub chłodniczego na zasilaniu.
• Ograniczanie temperatury powrotu – zabezpieczenie instalacji przed zbyt wysoką temperaturą powrotu.
• Regulacja temperatury ciepłej wody użytkowej – pomiar temperatury w zasobnikach i podgrzewaczach c.w.u.

Funkcje i działanie

Pomiar temperatury i sygnał 0...10 V DC

• Czujnik mierzy temperaturę medium za pomocą elementu pomiarowego Pt1000, którego rezystancja zmienia się w funkcji temperatury.
• Elektronika przetwarza zmianę rezystancji na liniowy sygnał wyjściowy 0...10 V DC, proporcjonalny do wybranego zakresu temperatury.
• Sygnał pomiarowy wyprowadzony jest na zacisk U1 i podłączany do odpowiedniego regulatora lub systemu BMS.
• Maksymalny prąd obciążenia wyjścia U1 wynosi ±1 mA.
• W przypadku awarii elektroniki, sygnał wyjściowy czujnika przyjmuje wartość 0 V po upływie ok. 60 s.

Wybór zakresu pomiarowego

• We wnętrzu pokrywy obudowy znajduje się element nastawczy – 6-pinowe złącze ze zworą.
• Trzy pionowe położenia zwory umożliwiają wybór zakresu pomiarowego:
  • R1: 0...100 °C
  • R2: −10...+120 °C (nastawa fabryczna)
  • R3: 0...70 °C
• Zakres pomiarowy należy dobrać zgodnie z wymaganiami danej aplikacji.

Funkcja testowania

• Po ustawieniu zwory w położeniu poziomym uaktywniana jest funkcja testowania.
• W trybie testowym sygnał wyjściowy U1 przyjmuje zdefiniowane wartości zgodnie z tabelą „Funkcja testowania” (wartości w zakresie 0 / 5 / 10 V DC), co umożliwia sprawdzenie okablowania i działania regulatora bez zmiany rzeczywistej temperatury medium.

Budowa i odporność

• Czujnik składa się z dwuczęściowej obudowy (podstawa + zdejmowana pokrywa mocowana zatrzaskowo), obwodu drukowanego, zacisków podłączeniowych i trwale połączonego trzpienia zanurzeniowego.
• Elektronika pomiarowa oraz element nastawczy znajdują się w pokrywie, natomiast zaciski przyłączeniowe w podstawie obudowy.
• W komplecie dostarczany jest dławik kablowy M16 x 1,5, który po przykręceniu do obudowy zapewnia stopień ochrony IP54 (przy prawidłowo wprowadzonym kablu).
• Trzpień zanurzeniowy wykonany jest ze stali nierdzewnej 1.4571 (V4A), co zapewnia wysoką odporność korozyjną.
• Ciśnienie nominalne PN16 pozwala na zastosowanie czujnika w typowych instalacjach grzewczych i chłodniczych.

Wyposażenie i akcesoria

• Wyposażenie standardowe QAE2164.015:
  • zanurzeniowy czujnik temperatury QAE2164.015,
  • klamra mocująca do osłony ochronnej,
  • dławik kablowy M16 x 1,5.
• Wymagana osłona ochronna: czujnik dostarczany jest bez osłony ochronnej; osłonę należy zamawiać osobno. Od aktywnych czujników zanurzeniowych wymaga się stosowania odpowiedniej osłony ochronnej.
• Wyposażenie dodatkowe (zamawiane osobno):
  • Złączka zaciskowa AQE2102 – stal V4A (1.4571), PN16, uszczelnianie na gwincie z użyciem materiału uszczelniającego.
  • Osłony ochronne z mosiądzu (CuZn37), PN10:
    • ALT-SB100 – głębokość zanurzenia 100 mm, uszczelnianie na gwincie, materiał uszczelniający,
    • ALT-SB150 – głębokość zanurzenia 150 mm, uszczelnianie na gwincie, materiał uszczelniający.
  • Osłony ochronne ze stali nierdzewnej V4A (1.4571), PN16:
    • ALT-SS100 – głębokość zanurzenia 100 mm, uszczelnianie na gwincie, materiał uszczelniający,
    • ALT-SS150 – głębokość zanurzenia 150 mm, uszczelnianie na gwincie, materiał uszczelniający.
  • Osłony ochronne ze stali nierdzewnej V4A (1.4571), PN40, kołnierzowe:
    • ALT-SSF100 – głębokość zanurzenia 100 mm, kołnierz do uszczelki płaskiej,
    • ALT-SSF150 – głębokość zanurzenia 150 mm, kołnierz do uszczelki płaskiej.

Montaż i instalacja

• Minimalna głębokość zanurzenia: 60 mm (dla wszystkich typów czujników zanurzeniowych z tej serii).
• Lokalizacja przy regulacji temperatury zasilania:
  • na zasilaniu, bezpośrednio za pompą – jeżeli pompa znajduje się na zasilaniu,
  • 1,5 do 2 m za zaworem mieszającym – jeżeli pompa znajduje się na powrocie.
• Lokalizacja przy ograniczaniu temperatury powrotu: na powrocie, w miejscu najbardziej reprezentatywnym dla temperatury instalacji.
• Czujnik (lub osłona ochronna) powinien być montowany w kolanie rurociągu tak, aby trzpień pomiarowy był skierowany przeciwnie do kierunku przepływu, w miejscu, gdzie woda jest dobrze wymieszana (za pompą lub co najmniej 1,5 m za zaworem mieszającym).
• Przed montażem czujnika należy wspawać w rurociąg łącznik gwintowany lub trójnik G½.
• Dla przyłącza G½ uszczelnianego na gwincie należy zastosować odpowiedni materiał uszczelniający (np. konopie, taśma PTFE lub podobne).
• Czujnik należy montować tak, aby kabel nie był doprowadzony od góry, co pomaga zachować stopień ochrony i zapobiega gromadzeniu się wody na przewodzie.
• Czujnika nie wolno zakrywać warstwą izolacyjną; obudowa musi pozostać odkryta.
• Instrukcja montażu znajduje się na opakowaniu urządzenia.

Podłączenie elektryczne

• Napięcie zasilania (SELV): 24 V AC ±20% lub 13,5...35 V DC.
• Zaciski QAE2164.015:
  • G, G0: zasilanie 24 V AC (SELV) lub 13,5...35 V DC,
  • U1: sygnał wyjściowy 0...10 V DC dla wybranego zakresu pomiarowego.
• Pobór mocy: ≤ 1 VA.
• Do zasilania wymagany jest transformator niskiego napięcia bezpiecznego (SELV) z odseparowanymi uzwojeniami, przystosowany do pracy ze 100% obciążeniem.
• Zewnętrzne zabezpieczenie linii zasilającej (UE) może być realizowane za pomocą bezpiecznika zwłocznego (max 10 A), wyłącznika nadprądowego (max 13 A, charakterystyka B, C lub D wg EN 60898) lub zasilacza z ograniczeniem prądu do max 10 A.
• Do wtórnej strony zasilania i linii sygnałowych zalecane jest stosowanie kabla w postaci skrętki, aby ograniczyć zakłócenia elektryczne.
• Dopuszczalną długość przewodów należy dobrać zgodnie z kartą katalogową stosowanego regulatora.

Dane techniczne

• Zasilanie: 24 V AC ±20% lub 13,5...35 V DC (SELV), 50/60 Hz dla zasilania AC
• Pobór mocy: ≤ 1 VA
• Zakresy pomiarowe (konfigurowalne):
  • −10...+120 °C (R2 – nastawa fabryczna)
  • 0...100 °C (R1)
  • 0...70 °C (R3)
• Element pomiarowy: Pt1000, klasa B wg DIN EN 60751
• Sygnał wyjściowy: 0...10 V DC, liniowy, max obciążenie ±1 mA (zacisk U1)
• Głębokość zanurzenia trzpienia: 150 mm
• Ciśnienie nominalne: PN16
• Stała czasowa (przy prędkości przepływu 2 m/s):
  • ok. 30 s z osłoną ochronną,
  • ok. 8 s bez osłony ochronnej.
• Dokładność pomiaru: ±1 K (0…70 °C); ±1,4 K (−40…+120 °C)
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730-1
• Połączenie elektryczne: zaciski śrubowe 1 × 2,5 mm² lub 2 × 1,5 mm²
• Dławik kablowy: M16 x 1,5 (PA, RAL 7035)
• Warunki pracy (obudowa): klasa 3K5 wg IEC 721-3-3, temperatura −40...+70 °C, wilgotność 5...95% r.h.
• Warunki transportu: klasa 2K3 wg IEC 721-3-2, temperatura −25...+70 °C, wilgotność <95% r.h.; warunki mechaniczne klasa 2M2
• Materiały:
  • podstawa – poliwęglan, RAL 7001 (srebrnoszary),
  • pokrywa – poliwęglan, RAL 7035 (jasnoszary),
  • trzpień zanurzeniowy – stal nierdzewna wg DIN 17440, 1.4571,
  • dławik kablowy – PA, RAL 7035 (jasnoszary).
• Przyłącze procesowe: gwint G½ A, rozmiar klucza SW22
• Standard wyrobu: EN 60730-1 – automatyczne regulatory elektryczne do użytku domowego i podobnego
• Zgodność elektromagnetyczna: do stosowania w środowisku mieszkalnym, handlowym, lekko uprzemysłowionym i przemysłowym
• Zgodność EU (CE), RCM, UL: produkt spełnia wymagania oznakowania CE, posiada zgodność RCM oraz certyfikację UL 873
• Masa (z opakowaniem): ok. 0,16 kg

Podsumowanie

Siemens QAE2164.015 to precyzyjny, aktywny zanurzeniowy czujnik temperatury wody z wyjściem 0...10 V DC i zasilaniem 24 V AC / 13,5...35 V DC (SELV), przeznaczony do pracy w instalacjach HVAC. Konfigurowalne zakresy temperatury, funkcja testowania, wysoka dokładność pomiaru, odporna obudowa IP54 oraz trzpień ze stali nierdzewnej 1.4571 sprawiają, że jest to niezawodny element systemów automatyki budynkowej do regulacji temperatury zasilania, powrotu i ciepłej wody użytkowej.
