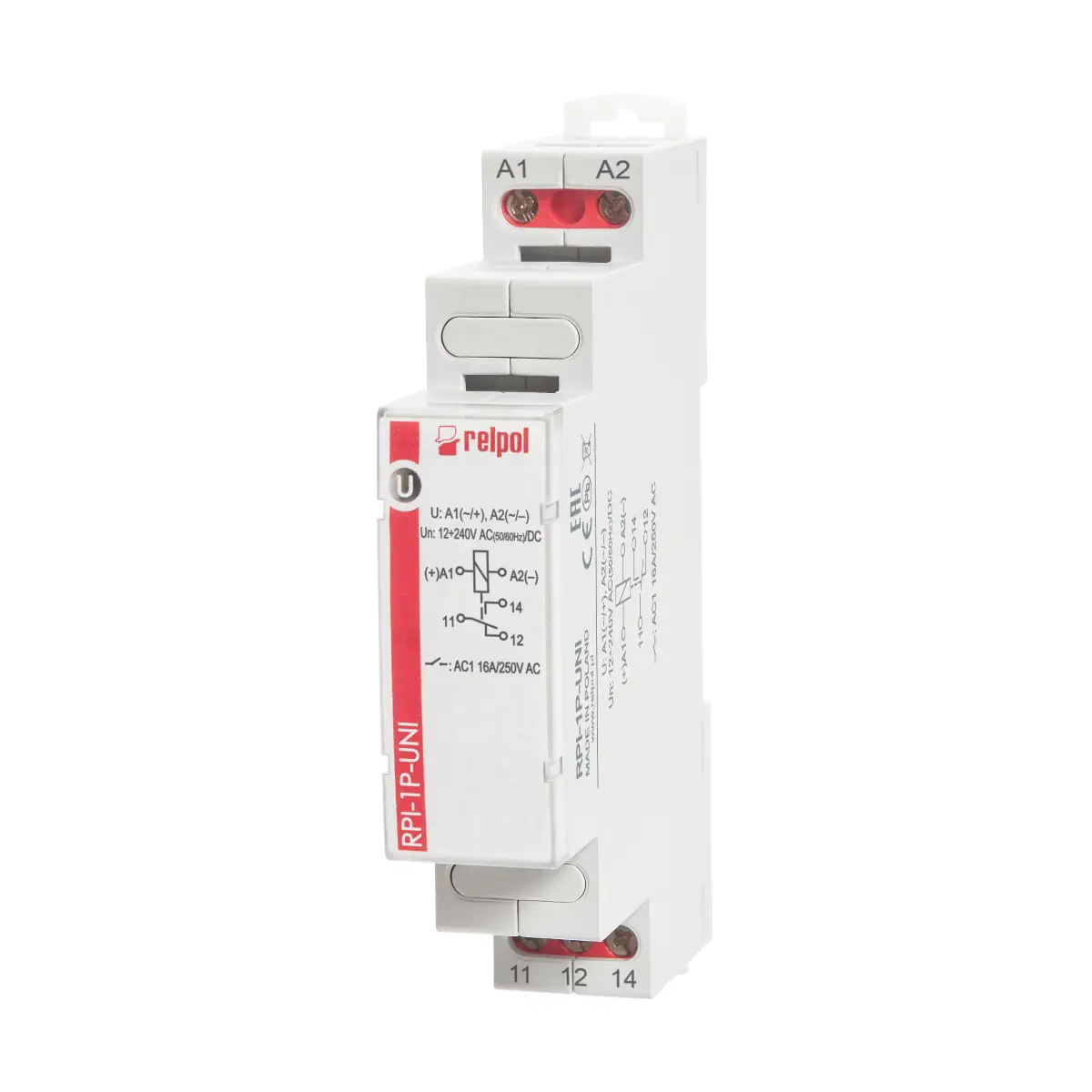

RPI-1P-UNI Przekaźnik modułowy

RPI-1P-UNI to przekaźnik instalacyjny (elektromagnetyczny) marki Relpol w obudowie modułowej o szerokości 17,5 mm, przeznaczony do montażu na szynie DIN 35 mm. Wersja UNI posiada szerokozakresowe zasilanie cewki 12…240 V AC/DC, a wykonanie 1P oferuje 1 zestyk przełączny (SPDT) do sterowania obciążeniami w instalacjach budynkowych i przemysłowych.

Najważniejsze cechy

• Producent: Relpol
• Model: RPI-1P-UNI
• Typ: przekaźnik instalacyjny (elektromagnetyczny), moduł na szynę DIN
• Liczba i rodzaj zestyków: 1P – 1 zestyk przełączny
• Materiał styków: AgSnO2
• Zasilanie cewki (UNI): 12…240 V AC/DC (AC: 50/60 Hz)
• Sygnalizacja: zielona dioda LED (świeci ciągle – zasilanie prawidłowe)
• Montaż: bezpośrednio na szynie 35 mm wg PN-EN 60715, położenie pracy dowolne
• Obudowa: moduł instalacyjny, IP20

Zastosowanie

RPI-1P-UNI jest przeznaczony do zastosowań w:

• automatyce budynków (np. we współpracy z zegarami sterującymi, wyłącznikami i przyciskami sterowniczymi),
• instalacjach elektrycznych,
• automatyce przemysłowej i energetycznej,
• rozdzielnicach aparatury modułowej.

Parametry styków (obwód wyjściowy)

• Maksymalne napięcie zestyków: 300 V AC / 300 V DC
• Minimalne napięcie zestyków: 10 V
• Znamionowy prąd obciążenia (AC1): 16 A / 250 V AC
• Znamionowy prąd obciążenia (DC1): 16 A / 24 V DC
• Minimalny prąd zestyków: 10 mA
• Maksymalny prąd załączania: 30 A
• Obciążalność prądowa trwała zestyku: 16 A
• Maksymalna moc łączeniowa (AC1): 4 000 VA
• Minimalna moc łączeniowa: 1 W
• Rezystancja zestyków: ≤ 100 mΩ
• Maks. częstość łączeń (przy obciążeniu znam. w kat. AC1): 600 cykli/h
• Maks. częstość łączeń (bez obciążenia): 72 000 cykli/h

Obwód wejściowy (cewka)

• Napięcie znamionowe: 12…240 V AC/DC (AC: 50/60 Hz)
• Zaciski cewki: (+)A1, (-)A2
• Napięcie odpadowe: AC: ≥ 0,15 Un; DC: ≥ 0,05 Un
• Roboczy zakres napięcia zasilania: 0,85…1,1 Un
• Znamionowy pobór mocy: ≤ 1,5 W
• Zakres częstotliwości zasilania (AC): 48…63 Hz

Dane izolacji (wg PN-EN 60664-1)

• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 4 000 V (1,2 / 50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 2
• Klasa palności: V-0 (dla obudowy modułowej, wg UL 94)
• Napięcie probiercze (wejście – wyjście): 4 000 V AC (typ izolacji: podstawowa)
• Napięcie probiercze (przerwy zestykowej): 1 000 V AC (rodzaj przerwy: oddzielenie niepełne)

Trwałość i warunki środowiskowe

• Trwałość łączeniowa (AC1): > 0,5 × 10⁵ (16 A, 250 V AC)
• Trwałość mechaniczna: > 10⁷ cykli
• Temperatura otoczenia (składowania): -40…+70°C
• Temperatura otoczenia (pracy): -20…+50°C
• Wilgotność względna: do 85%
• Odporność na udary: 15 g (11 ms)
• Odporność na wibracje (zestyk zwierny / rozwierny): 9 g / 5 g (10…150 Hz)

Podłączenie i montaż

• Montaż: szyna 35 mm wg PN-EN 60715; położenie pracy dowolne
• Zaczepy: dwa zaczepy (góra i dół) dla pewnego mocowania na szynie
• Połączenia przewodów: maks. przekrój 1 × 2,5 mm² (1 × 14 AWG)
• Długość odizolowania przewodu: 6,5 mm
• Maks. moment dokręcenia zacisku: 0,5 Nm
• Zaciski: śruba uniwersalna (pod krzyżak z nacięciem lub płaski wkrętak)

Wymiary i masa

• Wymiary (a × b × h): 90 × 17,5 × 64,6 mm
• Długość z zaczepami na szynę 35 mm: 98,8 mm
• Masa: 60 g

Podsumowanie

Relpol RPI-1P-UNI to kompaktowy przekaźnik modułowy na szynę DIN z 1 zestykem przełącznym, stykami AgSnO2 oraz szerokim zakresem zasilania cewki 12…240 V AC/DC. Parametry łączeniowe 16 A (AC1/DC1), sygnalizacja LED i wygodny montaż w rozdzielnicach sprawiają, że jest to uniwersalny element do sterowania obwodami w automatyce budynkowej i przemysłowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań instalacyjnych i automatyki. Przed użyciem należy upewnić się, że parametry pracy produktu zapewniają odpowiedni margines bezpieczeństwa dla urządzenia lub systemu, w którym będzie stosowany. Nie wolno używać produktu poza parametrami podanymi w dokumentacji.
• Posiada oznaczenie CE. Produkt spełnia wymagania RoHS.
• Przekaźnik instalacyjny do bezpośredniego montażu na szynie 35 mm zgodnie z PN-EN 60715.
• Urządzenie elektryczne. Nigdy nie dotykać części znajdujących się pod napięciem.
• Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta. Nieprawidłowe podłączenie może spowodować nieprawidłowe działanie, nadmierne przegrzewanie oraz ryzyko powstania pożaru.
• Przed montażem należy sprawdzić poprawność połączeń oraz zgodność napięcia zasilania z wymaganiami produktu: 12...240 V AC/DC, 50/60 Hz dla AC.
• Należy bezwzględnie przestrzegać dopuszczalnych parametrów obwodu styków dla modelu RPI-1P-UNI, w szczególności maksymalnego napięcia zestyków 300 V AC / 300 V DC oraz znamionowego prądu obciążenia 16 A / 250 V AC i 16 A / 24 V DC.
• Produkt przeznaczony do pracy w stopniu ochrony IP20. Należy stosować go wyłącznie w miejscach zapewniających odpowiednią ochronę przed dotykiem oraz wpływem środowiska.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -20 do +50°C, wilgotność względna do 85%, bez kondensacji i oblodzenia.
• Podczas montażu należy stosować przewody o maksymalnym przekroju 1 x 2,5 mm², długości odizolowania 6,5 mm oraz maksymalnym momencie dokręcenia zacisku 0,5 Nm.
• Jeżeli wadliwe działanie przekaźnika mogłoby spowodować straty materialne albo zagrożenie dla zdrowia, życia ludzi lub zwierząt, urządzenie lub system należy wyposażyć w dodatkowe, niezależne zabezpieczenia oraz podwójny system bezpieczeństwa.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.
