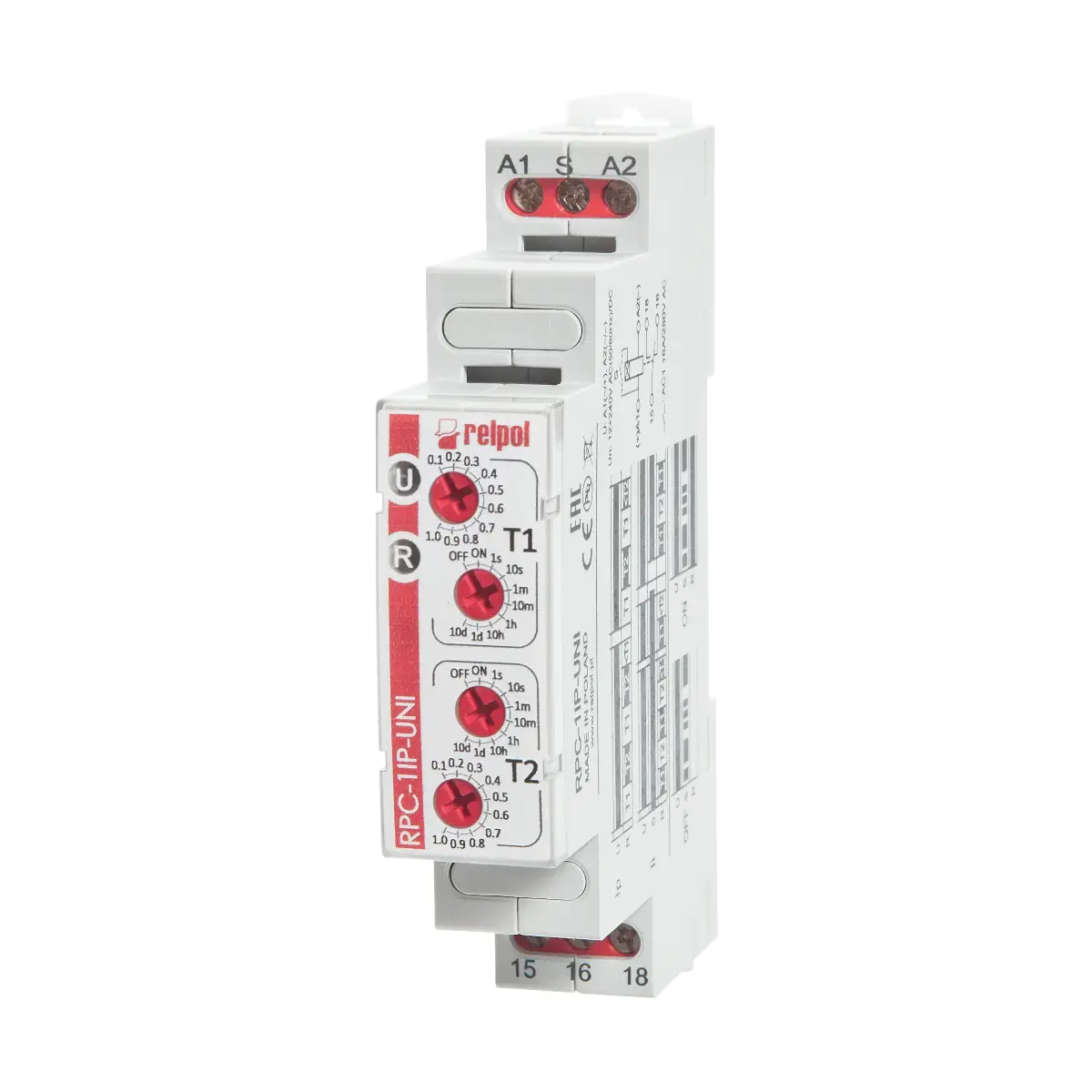

RPC-1IP-UNI Przekaźnik czasowy jednofunkcyjny (praca cykliczna)

RPC-1IP-UNI to jednofunkcyjny przekaźnik czasowy Relpol w obudowie modułu instalacyjnego 17,5 mm, przeznaczony do pracy w instalacjach niskiego napięcia. Wykonanie UNI umożliwia zasilanie w szerokim zakresie 12…240 V AC/DC (AC: 50/60 Hz), a wyjście realizowane jest przez 1 zestyk przełączny (1P). Model ten pracuje w trybie cyklicznym z dwoma niezależnymi czasami T1 i T2 (8 zakresów czasowych), a tryb Ii lub Ip wybierany jest w zależności od stanu zestyku sterującego S.

Najważniejsze cechy

• Producent: Relpol
• Model: RPC-1IP-UNI
• Typ: przekaźnik czasowy, jednofunkcyjny (funkcja Ii + Ip)
• Tryb pracy: praca cykliczna z dwoma niezależnymi czasami T1 i T2
• Wyjście: 1P (zestyk przełączny), styki bez kadmu
• Materiał styków: AgSnO2
• Obudowa: moduł instalacyjny, szerokość 17,5 mm
• Montaż: bezpośrednio na szynie 35 mm wg PN-EN 60715
• Zgodność: PN-EN 61812-1
• Dyrektywy: RoHS

Zastosowanie

RPC-1IP-UNI przeznaczony jest do realizacji funkcji cyklicznych (naprzemienne załączanie i wyłączanie) w instalacjach niskiego napięcia, wszędzie tam, gdzie wymagane są dwa niezależnie nastawiane czasy T1 i T2.

Funkcje i działanie (Ii + Ip)

Praca cykliczna odbywa się z dwoma niezależnymi czasami T1 i T2. Tryb startu zależy od stanu zestyku sterującego S w chwili włączenia zasilania.

Funkcja Ip

• Jeżeli przy włączeniu zasilania U zestyk sterujący S jest otwarty, przekaźnik rozpoczyna cykl w trybie Ip.
• Najpierw odmierzany jest czas przerwy T1 (czas wyłączenia przekaźnika wykonawczego R), po czym następuje załączenie R na czas T2.
• Praca cykliczna trwa do momentu wyłączenia zasilania U.

Funkcja Ii

• Jeżeli przy włączeniu zasilania U zestyk sterujący S jest zamknięty, przekaźnik rozpoczyna cykl w trybie Ii.
• Najpierw następuje załączenie przekaźnika wykonawczego R na czas T1, po czym następuje wyłączenie R na czas T2.
• Praca cykliczna trwa do momentu wyłączenia zasilania U.

Reset i wybór trybu podczas pracy (zestyk S)

• Zamknięcie zestyku sterującego S w dowolnej chwili powoduje Reset i rozpoczęcie pracy w trybie Ii.
• Otwarcie zestyku sterującego S w dowolnej chwili powoduje Reset i rozpoczęcie pracy w trybie Ip.

Tryby ON / OFF

• ON (stałe załączenie) jest realizowany tylko wtedy, gdy oba pokrętła nastawy zakresu czasu T1 i T2 ustawione są w pozycji ON.
• OFF (stałe wyłączenie) jest realizowany, gdy co najmniej jedno z pokręteł jest w pozycji OFF lub gdy jedno pokrętło jest w pozycji ON, a drugie ustawione na zakres czasu (1 s, 10 s, itd.).

Nastawy czasów T1 i T2

• Zakresy czasowe: 1 s; 10 s; 1 min; 10 min; 1 h; 10 h; 1 d; 10 d oraz ON / OFF
• Nastawa czasu: płynna (0,1…1) × zakres czasowy (nie dotyczy zakresu ON/OFF)
• Dokładność nastawienia: ± 5%
• Powtarzalność: ± 0,5%
• Wpływ temperatury: ± 0,05% / °C
• Wpływ napięcia zasilania: ± 0,01% / V

Sygnalizacja LED

• LED zielona U (świeci): sygnalizacja napięcia zasilania U (gdy czas nie jest odmierzany – świeci światłem ciągłym)
• LED zielona U (miga powoli): odmierzanie czasu T1
• LED zielona U (miga szybko): odmierzanie czasu T2
• LED żółta R (ON/OFF): stan przekaźnika wyjściowego

Podłączenie elektryczne

• Zasilanie (UNI): 12…240 V AC/DC (AC: 50/60 Hz), zaciski (+)A1, (-)A2
• Zakres częstotliwości zasilania AC: 48…63 Hz
• Zestyk sterujący S: aktywacja przez podłączenie do zacisku A1 przez zewnętrzny zestyk sterujący S
• Maksymalna długość linii sterującej: 10 m
• Minimalne napięcie na S: 0,7 Un
• Minimalny czas impulsu na S: AC: ≥ 50 ms, DC: ≥ 30 ms
• Wyjście (1P): zaciski 15, 16, 18

Parametry styków (wyjście)

• Liczba i rodzaj zestyków: 1P (przełączny)
• Maksymalne napięcie zestyków: 300 V AC
• Obciążenie znamionowe AC1: 16 A / 250 V AC
• Obciążenie znamionowe DC1: 16 A / 24 V DC; 0,3 A / 250 V DC
• Obciążalność prądowa trwała zestyku: 16 A / 250 V AC
• Maksymalna moc łączeniowa (AC1): 4 000 VA
• Minimalna moc łączeniowa: 1 W / 10 mA
• Rezystancja zestyków: ≤ 100 mΩ
• Maksymalna częstość łączeń: 600 cykli/h (przy obciążeniu znamionowym w kategorii AC1)

Dane zasilania (wejście)

• Napięcie znamionowe: 12…240 V AC/DC (AC: 50/60 Hz)
• Napięcie odpadowe: ≥ 0,1 Un
• Roboczy zakres napięcia zasilania: 0,9…1,1 Un
• Znamionowy pobór mocy: ≤ 1,5 VA (12…240 V AC/DC, AC: 50 Hz)
• Znamionowy pobór mocy DC: ≤ 1,5 W (12…240 V AC/DC)
• Czas regeneracji: AC: ≤ 400 ms (12…240 V AC/DC, AC: 50 Hz); DC: ≤ 150 ms (12…240 V AC/DC)

Izolacja i bezpieczeństwo

• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 4 000 V (1,2 / 50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 2
• Klasa palności: V-0 dla obudowy modułowej (wg UL 94)
• Napięcie probiercze (wejście–wyjście): 4 000 V AC, typ izolacji: podstawowa
• Napięcie probiercze (przerwy zestykowej): 1 000 V AC, rodzaj przerwy: oddzielenie niepełne

Dane mechaniczne i środowiskowe

• Wymiary (a × b × h): 90 × 17,5 × 64,6 mm
• Masa: 65…66 g
• Temperatura otoczenia (praca): -20…+50°C
• Temperatura otoczenia (składowanie): -40…+70°C
• Stopień ochrony obudowy: IP20
• Wilgotność względna: do 85%
• Odporność na udary: 15 g
• Odporność na wibracje: 0,35 mm DA, 10…55 Hz

Montaż i okablowanie

• Montaż: bezpośrednio na szynie 35 mm wg PN-EN 60715
• Położenie pracy: dowolne
• Maks. przekrój przewodu: 1 × 2,5 mm² (1 × 14 AWG)
• Długość odizolowania przewodu: 6,5 mm
• Maks. moment dokręcenia zacisku: 0,5 Nm

Podsumowanie

Relpol RPC-1IP-UNI to wąski przekaźnik czasowy na szynę DIN (17,5 mm) z wyjściem 1P, zasilany w szerokim zakresie 12…240 V AC/DC. Zapewnia cykliczną pracę Ii/Ip z niezależnymi czasami T1 i T2, czytelną sygnalizację LED oraz solidne parametry styków (do 16 A w AC1) w typowych aplikacjach automatyki instalacyjnej.
