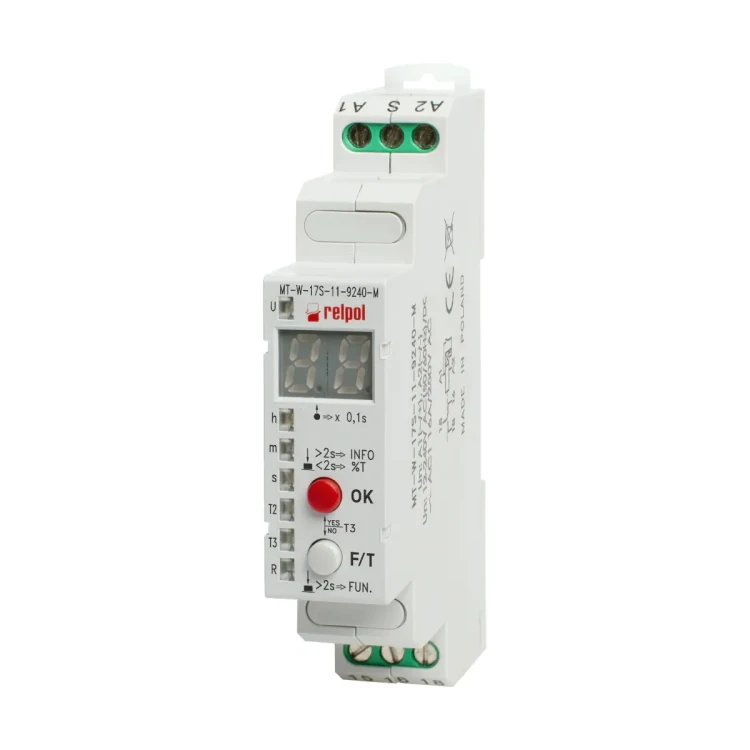

MT-W-17S-11-9240-M Przekaźnik czasowy wielofunkcyjny (27 funkcji, wyświetlacz)

MT-W-17S-11-9240-M to uniwersalny, wielofunkcyjny przekaźnik czasowy Relpol w obudowie modułowej 17,5 mm, przeznaczony do instalacji niskiego napięcia. Oferuje niezależną regulację czasów T1, T2 i T3, szybkie nastawy z dokładnością do 0,1 s oraz czytelny dwucyfrowy wyświetlacz LED. Model ten posiada 1 zestyk przełączny (1P) o obciążalności 10 A i szeroki zakres zasilania 12…240 V AC/DC.

Najważniejsze cechy

• Producent: Relpol
• Model: MT-W-17S-11-9240-M
• Typ: wielofunkcyjny przekaźnik czasowy z wyświetlaczem LED
• Zasilanie: 12…240 V AC/DC (AC: 50/60 Hz)
• Zakres czasów: 0,1 s … 99 h 59 min 59,9 s
• Regulacje czasów: niezależne T1, T2, T3 (zależnie od funkcji)
• Liczba funkcji: 25 funkcji czasowych + funkcje ON i OFF
• Obsługa: programowanie dwoma przyciskami („F/T” oraz „OK”)
• Wyjście: 1P (zestyk przełączny), styki bez kadmu
• Obudowa: moduł instalacyjny, szerokość 17,5 mm
• Montaż: bezpośrednio na szynie 35 mm wg PN-EN 60715

Zastosowanie

MT-W-17S-11-9240-M przeznaczony jest do realizacji funkcji czasowych w instalacjach niskiego napięcia, gdzie wymagane są elastyczne tryby pracy (opóźnienia, impulsy, praca cykliczna itp.) przy prostym programowaniu z poziomu panelu czołowego.

Funkcje i działanie

Przekaźnik realizuje wielofunkcyjne sterowanie czasowe z wykorzystaniem czasów T1, T2 i T3 (zależnie od wybranej funkcji). Dostępne są również funkcje serwisowe:

• OFF – serwisowe stałe wyłączenie
• ON – serwisowe stałe załączenie

Lista realizowanych funkcji czasowych (nazwy funkcji):

• Es, E, E(S), E(R), R
• Wu, Wu(S), Wu(R), Ws, Wa
• B, Wi
• ER, EWs, EWa, EWu, WsWa, EWf, Wt
• Pi, Pi(S), Pp, Pp(S)
• Est, Esp

Nastawy czasów i dokładność

• Zakres nastaw: 0,1 s … 99 h 59 min 59,9 s
• Dokładność nastawienia / powtarzalność: 0,1 s / 0,12 s
• Wpływ temperatury na nastawy: ≤ 0,01% / °C
• Wpływ napięcia zasilania na nastawy: ≤ 0,1% / V
• Czas regeneracji: sterowanie zestykiem S: ≤ 50 ms / sterowanie napięciem zasilania: ≤ 650 ms

Sygnalizacja (LED i wyświetlacz)

• Wyświetlacz: dwucyfrowy LED
• LED „U” (zielona): sygnalizacja napięcia zasilania U
• LED „R” (żółta): stan ON przekaźnika wykonawczego R
• LED „h / m / s” (żółte): nastawy godzin / minut / sekund
• LED „T2” (zielona): sygnalizacja nastawiania czasu T2
• LED „T3” (zielona): sygnalizacja nastawiania czasu T3; miganie – odmierzanie T3 / zapytanie o programowanie T3
• Wyświetlanie odmierzania: pasek wirujący w prawo (T1) / pasek wirujący w lewo (T2)
• Komunikat „End”: zakończenie realizowanej funkcji

Obwód wyjściowy – parametry styków

• Zestyki: 1P (przełączny)
• Materiał styków: AgSnO2
• Maksymalne napięcie zestyków: 300 V
• Obciążenie znamionowe: AC1: 10 A / 250 V AC; DC1: 10 A / 24 V DC
• Maksymalny prąd załączania: 16 A
• Obciążalność prądowa trwała zestyku: 10 A
• Maksymalna moc łączeniowa (AC1): 2 500 VA
• Minimalna moc łączeniowa: 1 W (10 V, 10 mA)
• Rezystancja zestyków: ≤ 100 mΩ
• Maksymalna częstość łączeń: 600 cykli/h (AC1) / 72 000 cykli/h (bez obciążenia)

Obwód wejściowy i sterowanie

• Napięcie znamionowe: 12…240 V AC/DC (zaciski (+)A1 – (−)A2)
• Roboczy zakres napięcia zasilania: 0,9…1,1 Un
• Znamionowy pobór mocy: ≤ 2,0 VA (AC: 50 Hz) / ≤ 1,5 W (DC)
• Zakres częstotliwości zasilania (AC): 48…63 Hz
• Tętnienie szczątkowe dla DC: 5%
• Zacisk sterujący S: aktywacja przez podłączenie do zacisku A1 przez zewnętrzny zestyk sterujący S
• Minimalne napięcie sterowania S: 0,9 Un
• Minimalny czas trwania impulsu S: AC: > 50 ms / DC: > 20 ms
• Maksymalna długość linii sterującej: 10 m

Izolacja i wytrzymałość

• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 2 500 V (1,2 / 50 µs)
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia izolacji: 1
• Klasa palności: V-0 wg UL 94, PN-EN 60695-11-10
• Napięcie probiercze wejście–wyjście: 2 500 V AC (izolacja podstawowa)
• Napięcie probiercze przerwy zestykowej: 1 000 V AC (oddzielenie niepełne)
• Trwałość łączeniowa (AC1): > 0,5 × 10⁵ (10 A, 250 V AC)
• Trwałość mechaniczna: > 3 × 10⁷ cykli

Dane mechaniczne i środowiskowe

• Wymiary (a × b × h): 90 × 17,5 × 65,5 mm
• Długość z zaczepami na szynę 35 mm: 98,8 mm
• Masa: 70 g
• Temperatura składowania: −40…+85°C (bez kondensacji i/lub oblodzenia)
• Temperatura pracy: −20…+50°C
• Stopień ochrony obudowy: IP20 wg PN-EN 60529
• Ochrona przed oddziaływaniem środowiska: RTI wg PN-EN 61810-7
• Wilgotność względna: do 85%
• Odporność na udary: 15 g
• Odporność na wibracje: 0,35 mm DA, 10…55 Hz

Montaż i okablowanie

• Montaż: bezpośrednio na szynie 35 mm wg PN-EN 60715
• Położenie pracy: dowolne
• Maks. przekrój przewodów: 1 × 2,5 mm² / 2 × 1,5 mm²
• Długość odizolowania przewodów: 6,5 mm
• Maks. moment dokręcenia zacisku: 0,6 Nm
• Wyjście (zestyk przełączny): zaciski 15–16–18

Podsumowanie

Relpol MT-W-17S-11-9240-M to wąski, modułowy przekaźnik czasowy 17,5 mm z szerokim zasilaniem 12…240 V AC/DC, wyświetlaczem LED i wygodnym programowaniem dwoma przyciskami. Dzięki 25 funkcjom czasowym, niezależnym nastawom T1/T2/T3 oraz wyjściu 1P 10 A sprawdza się jako uniwersalny element automatyki w instalacjach niskiego napięcia.
