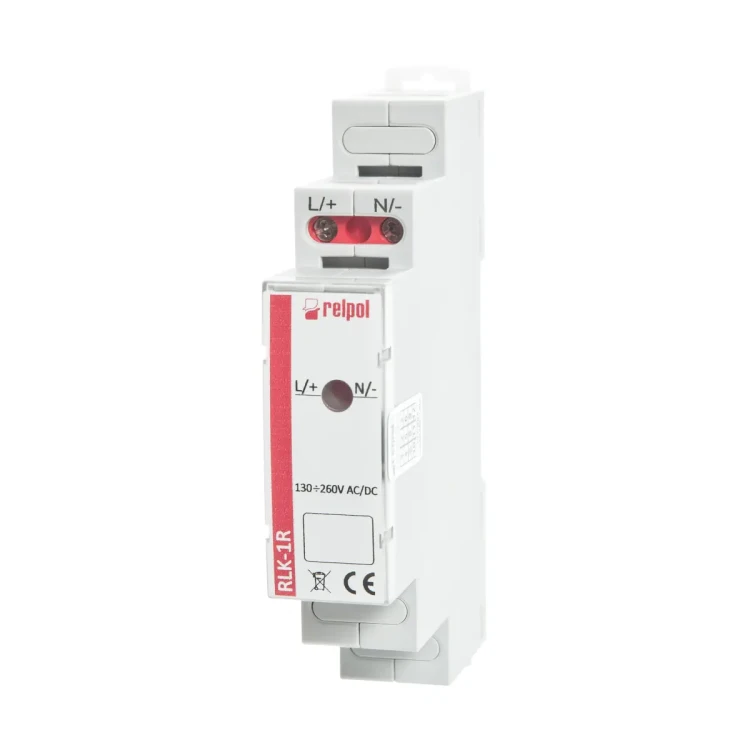

RLK-1R Lampka kontrolna jednofazowa - dioda LED czerwona

RLK-1R to jednofazowa lampka kontrolna (moduł instalacyjny) przeznaczona do optycznej sygnalizacji obecności napięcia AC/DC w sieci 1‑fazowej. Sygnalizacja realizowana jest poprzez świecenie jednej, niewymiennej diody LED w kolorze czerwonym. Lampka jest bezobsługowa, ma szerokość 17,5 mm i jest przystosowana do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715.

Najważniejsze cechy

• Producent: Relpol
• Model: RLK-1R
• Typ: jednofazowa lampka kontrolna (optyczna sygnalizacja napięcia)
• Element świetlny: 1 × dioda LED (niewymienna), kolor: czerwony
• Zasilanie: 130…260 V AC/DC
• Zaciski: (+)L / (-)N
• Montaż: szyna 35 mm (DIN) wg PN-EN 60715, położenie pracy dowolne
• Obudowa: moduł instalacyjny, szerokość 17,5 mm
• Zastosowanie: instalacje niskiego napięcia
• Zgodność z normami: PN-EN 62094-1, PN-EN 61000-4-2,3,4,5,6,11
• Dyrektywy: RoHS

Zastosowanie

RLK-1R służy do szybkiej kontroli obecności napięcia w sieci 1‑fazowej. Dioda LED umieszczona na środku panelu czołowego ułatwia rozpoznanie zaniku fazy. Światło LED jest dobrze widoczne nawet przy silnym naświetleniu, a jego jasność zależy od aktualnej wartości napięcia zasilającego.

Sygnalizacja i działanie

• Sygnalizacja: LED L ON – świecenie diody oznacza obecność napięcia zasilania.
• Kolor sygnalizacji: czerwony (RLK-1R).

Podłączenie elektryczne

• Zaciski wejściowe: L(+) oraz N(-).
• Maks. przekrój przewodu: 1 × 2,5 mm² (1 × 14 AWG)
• Długość odizolowania: 6,5 mm
• Maks. moment dokręcenia zacisku: 0,5 Nm
• Śruba zacisku: uniwersalna (pod krzyżak z nacięciem lub płaski wkrętak)
• Uwaga: jeśli przed punktem podłączenia lampki do sieci zainstalowany jest bezpiecznik nadprądowy równy lub większy niż 25 A, obwód podłączenia lampki należy dobezpieczyć bezpiecznikiem nie większym niż 6 A.

Dane techniczne

• Napięcie zasilania: 130…260 V AC/DC
• Zakres częstotliwości (AC): 48…63 Hz
• Roboczy zakres napięcia zasilania: 0,85…1,1 Un
• Znamionowy pobór mocy (DC): ≤ 0,7 W
• Znamionowy pobór prądu: 1,7 mA
• Stopień ochrony obudowy: IP20 wg PN-EN 60529
• Temperatura otoczenia (praca): -20…+55°C (bez kondensacji i/lub oblodzenia)
• Temperatura otoczenia (składowanie): -40…+70°C
• Wymiary (a × b × h): 90 × 17,5 × 64,6 mm
• Długość z zaczepami na szynę 35 mm: 98,8 mm
• Masa: 35 g

Dane izolacji (wg PN-EN 60664-1)

• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 1 000 V (wg PN-EN 61000-4-5)
• Znamionowe napięcie udarowe (wejście / 1,2 / 50 µs): 4 000 V
• Napięcie probiercze (szyna 35 mm – zaciski): 4 000 V AC
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia izolacji: 2
• Klasa palności: V-0 dla obudowy modułowej, wg UL 94

Montaż

• Szyna: 35 mm wg PN-EN 60715
• Zaczepy: dwa zaczepy (góra i dół) – prosty montaż i solidne zaczepienie
• Położenie pracy: dowolne

Podsumowanie

Relpol RLK-1R to kompaktowa, bezobsługowa lampka kontrolna 1‑fazowa do instalacji niskiego napięcia, zasilana 130…260 V AC/DC, z czerwoną diodą LED sygnalizującą obecność napięcia. Modułowa obudowa 17,5 mm i montaż na szynie DIN 35 mm ułatwiają instalację w rozdzielnicach i szafach sterowniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz jest zgodny z dyrektywą RoHS.
• Lampka kontrolna RLK-1R jest przeznaczona do optycznej sygnalizacji obecności napięcia AC/DC w sieci 1-fazowej przy pomocy jednej niewymiennej diody LED w kolorze czerwonym.
• Urządzenie jest przeznaczone do stosowania w instalacjach niskiego napięcia.
• Montaż wykonywać wyłącznie zgodnie z dokumentacją producenta, na szynie 35 mm wg PN-EN 60715. Położenie pracy jest dowolne.
• Przed montażem i podłączeniem należy upewnić się, że parametry pracy produktu nie zostaną przekroczone. Użytkowanie poza zakresem parametrów znamionowych może spowodować nieprawidłowe działanie urządzenia lub systemu.
• Nigdy nie dotykać części urządzenia znajdujących się pod napięciem.
• Produkt należy podłączyć prawidłowo, zgodnie ze schematem połączeń. Nieprawidłowe podłączenie może spowodować niewłaściwe działanie, nadmierne przegrzewanie oraz ryzyko powstania pożaru.
• Zasilanie urządzenia: 130...260 V AC/DC, 50/60 Hz AC. Zaciski podłączeniowe: (+)L oraz (-)N.
• W przypadku, gdy przed punktem podłączenia lampki do sieci zainstalowany jest bezpiecznik nadprądowy równy lub większy niż 25 A, obwód podłączenia lampki należy dodatkowo zabezpieczyć bezpiecznikiem nie większym niż 6 A.
• Stopień ochrony obudowy wynosi IP20, dlatego produkt należy stosować wyłącznie w miejscach odpowiednich dla tego stopnia ochrony.
• Produkt przeznaczony jest do pracy w temperaturze otoczenia od -20 do +55°C, bez kondensacji i/lub oblodzenia. Temperatura składowania: od -40 do +70°C.
• Podczas montażu należy stosować przewody o maksymalnym przekroju 1 x 2,5 mm², długości odizolowania 6,5 mm oraz dokręcać zaciski momentem maksymalnie 0,5 Nm.
• Jeżeli wadliwe działanie produktu mogłoby spowodować straty materialne lub zagrożenie dla zdrowia, życia ludzi albo zwierząt, urządzenie lub system należy wyposażyć w dodatkowy, podwójny system bezpieczeństwa zapewniający niezawodną pracę.
• Nie wyrzucać produktu razem z odpadami komunalnymi. Po zakończeniu użytkowania należy przekazać go do odpowiedniego punktu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z obowiązującymi przepisami.
