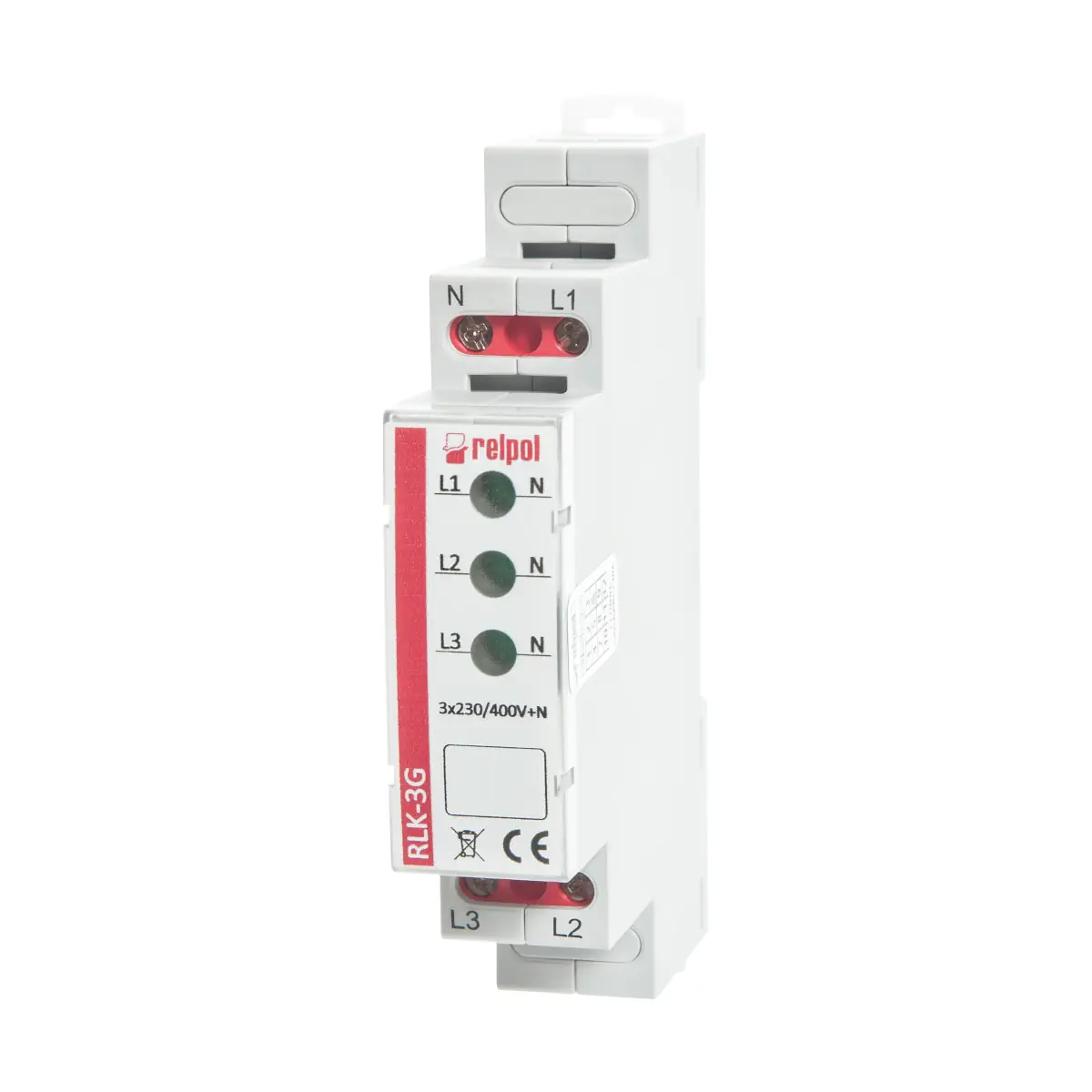

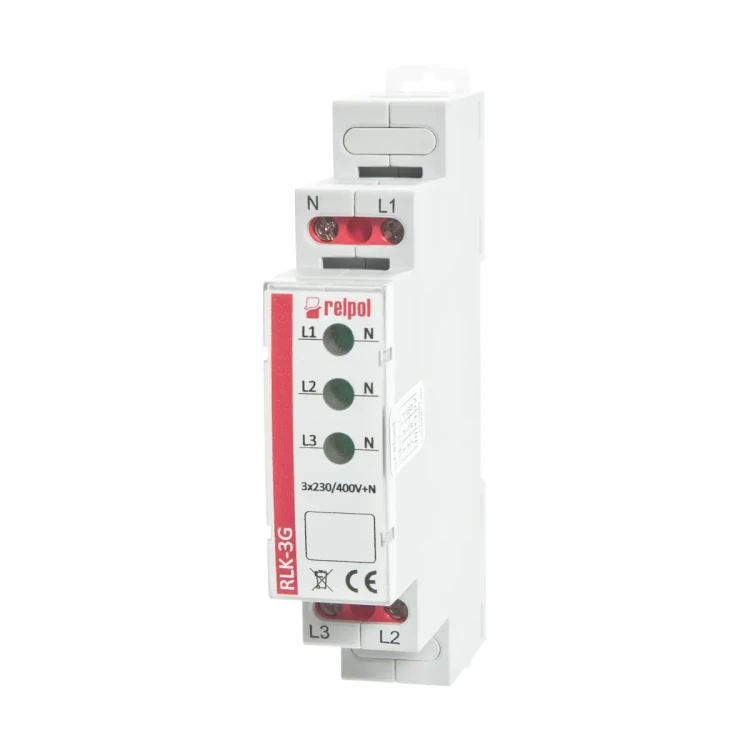

RLK-3G Lampka kontrolna trójfazowa - diody LED zielone

RLK-3G to bezobsługowa trójfazowa lampka kontrolna do optycznej sygnalizacji obecności napięcia AC w sieci 3(N)~ 400/230 V. Urządzenie posiada trzy niewymienne diody LED (oznaczone L1, L2, L3), które świecą na zielono, umożliwiając szybkie rozpoznanie zaniku którejkolwiek z faz. Lampka ma postać modułu instalacyjnego 17,5 mm i jest przeznaczona do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715.

Najważniejsze cechy

• Model: RLK-3G
• Typ: trójfazowa lampka kontrolna (sygnalizacja napięcia zasilania)
• Napięcie zasilania: 3(N)~ 400/230 V AC, 50/60 Hz
• Zaciski: (N) – L1 – L2 – L3
• Diody LED: 3 × LED (L1, L2, L3) – zielone
• Roboczy zakres napięcia zasilania: 0,85…1,1 Un
• Znamionowy pobór mocy: ≤ 1,1 W
• Znamionowy pobór prądu: 1,7 mA
• Szerokość modułu: 17,5 mm
• Montaż: szyna 35 mm wg PN-EN 60715, położenie pracy dowolne
• Stopień ochrony: IP20 wg PN-EN 60529

Zastosowanie

RLK-3G służy do sygnalizacji obecności napięcia w instalacjach niskiego napięcia z zasilaniem trójfazowym 3(N)~ 400/230 V. Dzięki trzem diodom LED zanik którejkolwiek z faz jest szybko widoczny na panelu czołowym.

Sygnalizacja i działanie

• Wyświetlanie: trzy diody LED L1, L2, L3 – świecenie oznacza obecność napięcia zasilania.
• Szybka diagnostyka: zanik jednej z faz jest rozpoznawalny po braku świecenia odpowiedniej diody.
• Widoczność: diody LED są dobrze widoczne nawet przy silnym naświetleniu.
• Jasność LED: zależy od aktualnej wartości napięcia zasilającego.

Podłączenie elektryczne

• Zasilanie / zaciski: (N) – L1 – L2 – L3
• Maks. przekrój przewodu: 1 × 2,5 mm² (1 × 14 AWG)
• Długość odizolowania: 6,5 mm
• Maks. moment dokręcenia zacisku: 0,5 Nm
• Uwaga dot. zabezpieczenia: jeśli przed punktem podłączenia lampki do sieci zastosowano bezpiecznik nadprądowy równy lub większy niż 25 A, obwód podłączenia lampki należy dobezpieczyć bezpiecznikiem nie większym niż 6 A.

Dane techniczne

• Napięcie zasilania (AC): 3(N)~ 400/230 V, 50/60 Hz
• Zakres częstotliwości zasilania: 48…63 Hz
• Roboczy zakres napięcia: 0,85…1,1 Un
• Znamionowy pobór mocy: ≤ 1,1 W
• Znamionowy pobór prądu: 1,7 mA
• Znamionowe napięcie izolacji: 400 V AC
• Znamionowe napięcie udarowe: 1 000 V wg PN-EN 61000-4-5
• Napięcie udarowe (wejście / szyna 35 mm – zaciski): 4 000 V, 1,2 / 50 µs
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia izolacji: 2
• Klasa palności: V-0 (dla obudowy modułowej, wg UL 94)
• Napięcie probiercze (szyna 35 mm – zaciski): 4 000 V AC
• Wymiary (a × b × h): 90 × 17,5 × 64,6 mm
• Długość z zaczepami na szynę 35 mm: 98,8 mm
• Masa: 38 g
• Temperatura otoczenia – składowanie: -40…+70°C (bez kondensacji i/lub oblodzenia)
• Temperatura otoczenia – praca: -20…+55°C (bez kondensacji i/lub oblodzenia)
• Stopień ochrony obudowy: IP20 wg PN-EN 60529
• Zgodność z normami: PN-EN 62094-1, PN-EN 61000-4-2, PN-EN 61000-4-3, PN-EN 61000-4-4, PN-EN 61000-4-5, PN-EN 61000-4-6, PN-EN 61000-4-11
• Dyrektywy / zgodność: RoHS

Montaż

• Montaż bezpośredni: na szynie 35 mm wg PN-EN 60715
• Zaczepy: dwa zaczepy (góra i dół) – solidne zaczepienie
• Położenie pracy: dowolne
• Zaciski: śruba uniwersalna (pod krzyżak z nacięciem lub płaski wkrętak)

Podsumowanie

RLK-3G to wąska (17,5 mm) i bezobsługowa lampka kontrolna do sieci 3(N)~ 400/230 V, z trzema zielonymi diodami LED L1/L2/L3, która pozwala szybko ocenić obecność napięcia i zanik fazy. Prosty montaż na szynie DIN 35 mm oraz niskie zużycie energii (≤ 1,1 W) czynią ją praktycznym elementem wyposażenia rozdzielnic w instalacjach niskiego napięcia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz jest zgodny z dyrektywą RoHS.
• Trójfazowa lampka kontrolna do optycznej sygnalizacji obecności napięcia AC w sieci 3-fazowej 3(N)~ 400/230 V AC 50/60 Hz.
• Montaż wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dla instalacji niskiego napięcia.
• Przed rozpoczęciem montażu lub podłączenia należy wyłączyć zasilanie. Nigdy nie dotykać części urządzenia znajdujących się pod napięciem.
• Urządzenie należy użytkować wyłącznie w granicach parametrów podanych przez producenta. Przekroczenie parametrów może spowodować nieprawidłową pracę urządzenia lub systemu.
• Produkt należy podłączyć prawidłowo, zgodnie ze schematem połączeń i oznaczeniami zacisków N, L1, L2, L3. Nieprawidłowe podłączenie może spowodować złe działanie, nadmierne przegrzewanie oraz ryzyko powstania ognia.
• Produkt przeznaczony jest do bezpośredniego montażu na szynie 35 mm zgodnie z PN-EN 60715. Położenie pracy jest dowolne.
• Stopień ochrony obudowy IP20. Produkt przeznaczony do stosowania w miejscach zapewniających odpowiednią ochronę przed dotykiem i wpływem warunków środowiskowych.
• Urządzenie należy eksploatować w temperaturze otoczenia od -20°C do +55°C, a przechowywać w temperaturze od -40°C do +70°C, bez kondensacji i/lub oblodzenia.
• W przypadku, gdy przed punktem podłączenia lampki do sieci zainstalowany jest bezpiecznik nadprądowy równy lub większy niż 25 A, obwód podłączenia lampki należy dodatkowo zabezpieczyć bezpiecznikiem nie większym niż 6 A.
• Podczas montażu należy stosować przewody o maksymalnym przekroju 1 x 2,5 mm², długości odizolowania 6,5 mm oraz maksymalnym momencie dokręcenia zacisku 0,5 Nm.
• Produkt jest bezobsługowy i wyposażony w trzy niewymienne zielone diody LED. Nie należy podejmować prób wymiany elementów świetlnych.
• Jeżeli wadliwa praca produktu mogłaby spowodować straty materialne lub zagrożenie dla zdrowia i życia ludzi albo zwierząt, urządzenie lub system należy wyposażyć w dodatkowe, niezależne zabezpieczenia zapewniające bezpieczną pracę.
