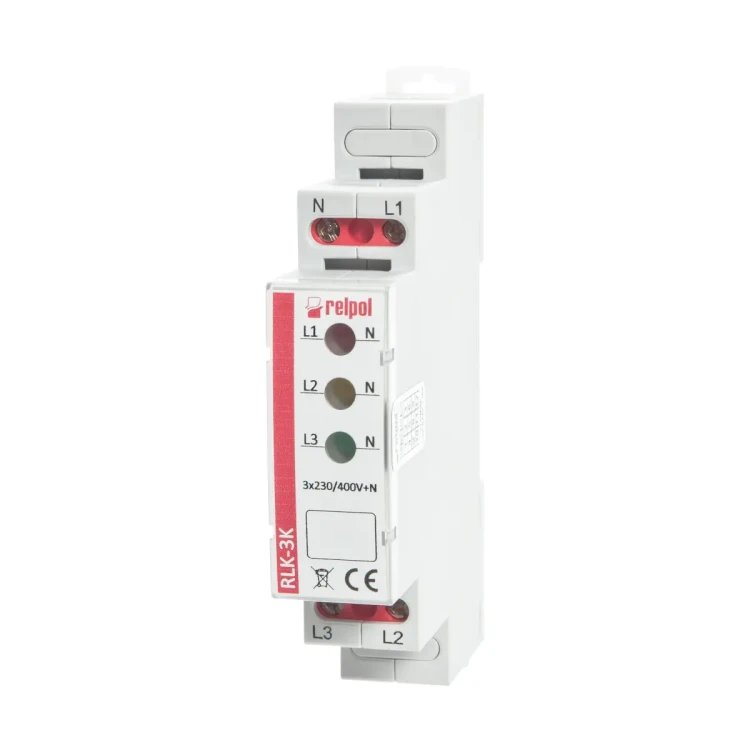

RLK-3K Lampka kontrolna trójfazowa - diody LED kolorowe (czerwona, żółta, zielona)

RLK-3K to trójfazowa lampka kontrolna do optycznej sygnalizacji obecności napięcia AC w sieci 3(N)~ 400/230 V. Urządzenie wykorzystuje trzy niewymienne diody LED (kolory: czerwona, żółta, zielona) przypisane do faz L1, L2, L3, dzięki czemu zanik którejkolwiek z faz jest szybko rozpoznawalny na panelu czołowym. Lampka jest bezobsługowa, przeznaczona do bezpośredniego montażu na szynie 35 mm (DIN).

Najważniejsze cechy

• Producent: Relpol
• Model: RLK-3K
• Typ: trójfazowa lampka kontrolna (sygnalizacja obecności napięcia AC)
• Sieć: 3(N)~ 400/230 V AC
• Zaciski: (N) – L1 – L2 – L3
• Sygnalizacja: trzy diody LED L1, L2, L3 (czerwona, żółta, zielona)
• Montaż: bezpośrednio na szynie 35 mm wg PN-EN 60715 (położenie pracy dowolne)
• Obudowa: moduł instalacyjny o szerokości 17,5 mm
• Stopień ochrony: IP20

Zastosowanie

RLK-3K przeznaczona jest do zastosowań w instalacjach niskiego napięcia, gdzie wymagana jest szybka i czytelna kontrola obecności napięcia zasilania w sieci trójfazowej.

Funkcje i sygnalizacja

• Optyczna kontrola faz: trzy diody LED na środku panelu czołowego pozwalają szybko rozpoznać zanik którejkolwiek z faz.
• Dobra widoczność: diody LED są dobrze widoczne nawet przy silnym naświetleniu.
• Jasność zależna od napięcia: intensywność świecenia zależy od aktualnej wartości napięcia zasilającego.

Montaż i podłączenie

• Montaż: bezpośredni montaż na szynie 35 mm (DIN) wg PN-EN 60715; dwa zaczepy zapewniają solidne mocowanie (góra i dół).
• Połączenia: maks. przekrój przewodu 1 x 2,5 mm² (1 x 14 AWG).
• Długość odizolowania: 6,5 mm.
• Maks. moment dokręcenia zacisku: 0,5 Nm.
• Śruba zacisku: uniwersalna (pod wkrętak krzyżakowy z nacięciem lub płaski).
• Uwaga dot. zabezpieczenia: jeśli przed punktem podłączenia lampki do sieci zainstalowano bezpiecznik nadprądowy równy lub większy niż 25 A, obwód podłączenia lampki należy dobezpieczyć bezpiecznikiem nie większym niż 6 A.

Dane techniczne

• Napięcie zasilania (AC): 3(N)~ 400/230 V, 50/60 Hz
• Roboczy zakres napięcia zasilania: 0,85…1,1 Un
• Znamionowy pobór mocy: ≤ 1,1 W
• Znamionowy pobór prądu: 1,7 mA
• Zakres częstotliwości zasilania: 48…63 Hz
• Znamionowe napięcie izolacji: 400 V AC
• Znamionowe napięcie udarowe (wejście): 1 000 V wg PN-EN 61000-4-5
• Znamionowe napięcie udarowe (szyna 35 mm – zaciski): 4 000 V (1,2 / 50 µs)
• Napięcie probiercze (szyna 35 mm – zaciski): 4 000 V AC
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia izolacji: 2
• Klasa palności: V-0 dla obudowy modułowej (wg UL 94)
• Temperatura otoczenia (praca): -20…+55°C (bez kondensacji i/lub oblodzenia)
• Temperatura otoczenia (składowanie): -40…+70°C
• Stopień ochrony obudowy: IP20 (wg PN-EN 60529)

Wymiary i masa

• Wymiary (a × b × h): 90 × 17,5 × 64,6 mm
• Długość z zaczepami na szynę 35 mm: 98,8 mm
• Masa: 38 g

Zgodność z normami

• Normy: PN-EN 62094-1, PN-EN 61000-4-2, PN-EN 61000-4-3, PN-EN 61000-4-4, PN-EN 61000-4-5, PN-EN 61000-4-6, PN-EN 61000-4-11
• Dyrektywy/zgodność: RoHS

Podsumowanie

Relpol RLK-3K to wąska (17,5 mm) i bezobsługowa lampka kontrolna 3-faz do sieci 3(N)~ 400/230 V AC, montowana na szynie DIN 35 mm. Trzy diody LED (czerwona, żółta, zielona) zapewniają czytelną kontrolę obecności napięcia na fazach L1, L2, L3, ułatwiając szybką diagnostykę zaniku zasilania w instalacjach niskiego napięcia.
