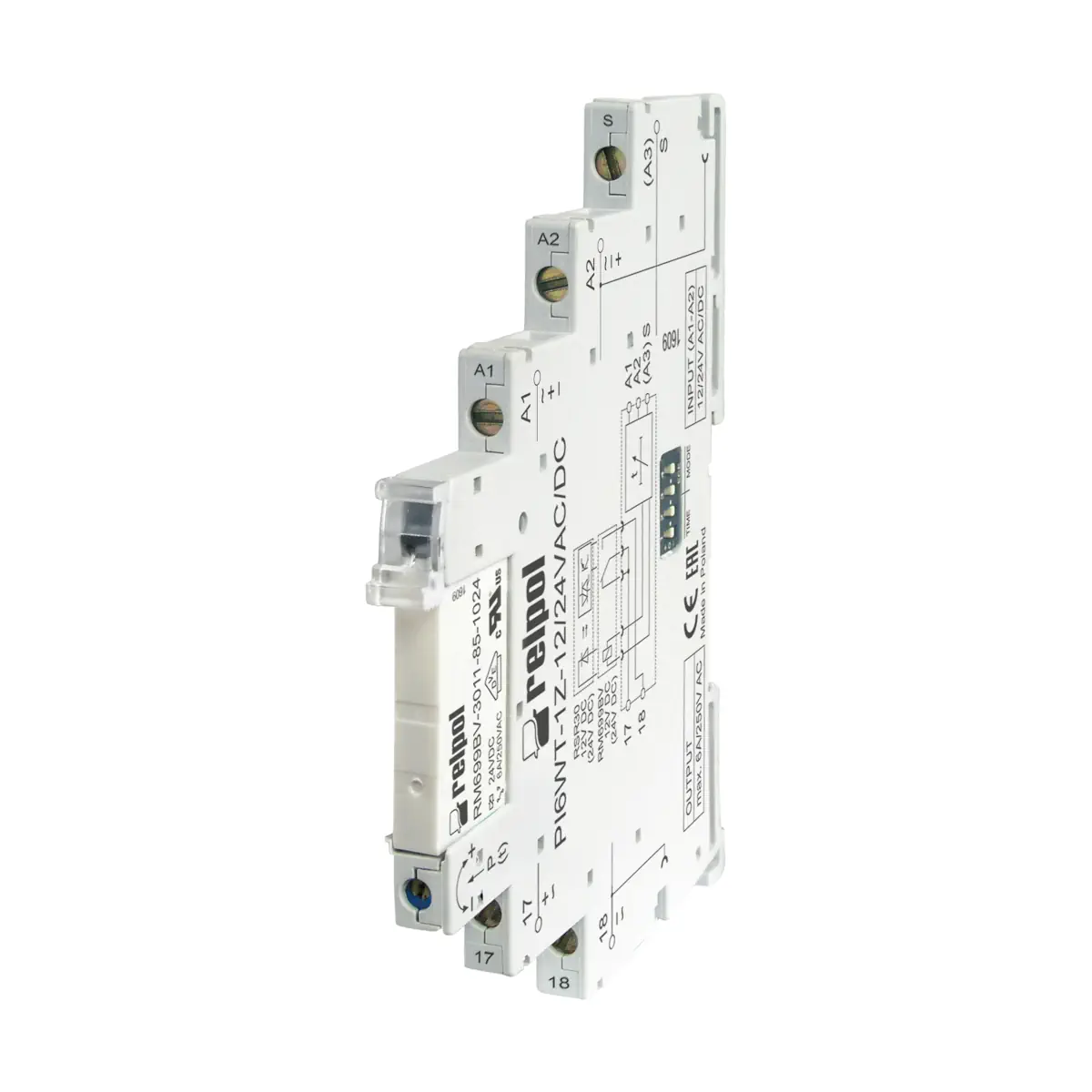

PIR6WT-1Z-24VAC/DC-R Przekaźnik czasowy

PIR6WT-1Z-24VAC/DC-R to bardzo wąski (6,2 mm) przekaźnik czasowy do montażu na szynie DIN 35 mm (wg PN-EN 60715), zasilany napięciem 24 V AC/DC. Urządzenie realizuje 9 funkcji czasowych zgodnych z normą PN-EN 61812-1 i posiada wyjście przekaźnikowe 1Z (R) oparte o miniaturowy przekaźnik elektromagnetyczny RM699BV ze stykami AgSnO2. Konfiguracja funkcji oraz zakresu czasu odbywa się mikroprzełącznikami, a dokładna nastawa czasu jest płynna potencjometrem. Stan pracy i odmierzanie czasu sygnalizuje zielona dioda LED.

Najważniejsze cechy

• Producent: Relpol
• Model: PIR6WT-1Z-24VAC/DC-R
• Typ: przekaźnik czasowy, 9-funkcyjny
• Szerokość: 6,2 mm
• Zasilanie (Un): 24 V AC/DC
• Wyjście: 1Z (R) – zestyk przełączny, przekaźnik elektromagnetyczny RM699BV (styki AgSnO2)
• Zakresy czasowe: 1 s; 10 s; 1 min.; 10 min.; 1 h; 10 h; 1 d; 10 d
• Nastawa czasu: płynna (0,1…1) × zakres czasowy – potencjometrem
• Sygnalizacja: LED zielony (odmierzanie czasu i stan wyjścia)
• Montaż: szyna 35 mm wg PN-EN 60715
• Współpraca: przystosowany do złącza grzebieniowego ZG20
• Zgodność / dyrektywy: RoHS

Funkcje czasowe (MODE) – 9 trybów

• E – opóźnione załączenie: po włączeniu zasilania rozpoczyna się odliczanie; po czasie T wyjście załącza się i pozostaje załączone do wyłączenia zasilania.
• Wu – załączenie na nastawiony czas: po włączeniu zasilania wyjście załącza się natychmiast na czas T, po czym wyłącza się.
• Bp – symetryczna praca cykliczna od przerwy: po włączeniu zasilania cykl startuje od stanu wyłączonego przez czas T, następnie stan załączony przez czas T; praca trwa do wyłączenia zasilania.
• Bi – symetryczna praca cykliczna od załączenia: po włączeniu zasilania cykl startuje od stanu załączonego przez czas T, następnie stan wyłączony przez czas T; praca trwa do wyłączenia zasilania.
• R – opóźnione wyłączenie sterowane zestykiem S: wejście zasilane ciągle; zamknięcie S załącza wyjście natychmiast, a otwarcie S uruchamia odliczanie T, po którym wyjście wyłącza się (ponowne zamknięcie S przed upływem T kasuje odmierzanie).
• Ws – jednokrotne załączenie na czas, wyzwalane zamknięciem S: wejście zasilane ciągle; zamknięcie S natychmiast załącza wyjście na czas T, po czym wyjście wyłącza się (zmiany S w trakcie odmierzania nie wpływają na funkcję).
• Wa – załączenie na czas, wyzwalane otwarciem S: wejście zasilane ciągle; otwarcie S natychmiast załącza wyjście na czas T, po czym wyjście wyłącza się (zmiany S w trakcie odmierzania nie wpływają na funkcję).
• Esa – opóźnione załączenie i wyłączenie sterowane zestykiem S: wejście zasilane ciągle; zamknięcie S uruchamia opóźnienie załączenia, a otwarcie S uruchamia opóźnienie wyłączenia (oba według czasu T).
• B – praca cykliczna sterowana zamykaniem zestyku S (bistabilna): wejście zasilane ciągle; pierwsze zamknięcie S załącza wyjście, każde kolejne zamknięcie S przełącza stan wyjścia na przeciwny.

Nastawa zakresu czasu (TIME) i regulacja T

• Zakres czasu wybierany jest mikroprzełącznikami (TIME), dostępne: 1 s; 10 s; 1 min.; 10 min.; 1 h; 10 h; 1 d; 10 d.
• Nastawa wartości czasu jest płynna: (0,1…1) × zakres – potencjometrem.
• OFF – stałe wyłączenie: wybór funkcji OFF następuje przełącznikami nastawy zakresu czasu (TIME); w trybie OFF zestyk zwierny jest otwarty.

Wyjście przekaźnikowe 1Z (R) – dane styków

• Liczba i rodzaj zestyków: 1Z (R) – zestyk przełączny
• Materiał styków: AgSnO2
• Maks. napięcie zestyków: 400 V AC / 250 V DC
• Minimalne napięcie zestyków: 12 V
• Znamionowy prąd obciążenia: 6 A / 250 V AC (AC1); 6 A / 24 V DC (DC1); 0,15 A / 250 V DC
• Minimalny prąd zestyków: 100 mA
• Maks. prąd załączania: 10 A (20 ms)
• Obciążalność prądowa trwała zestyku: 6 A
• Maks. moc łączeniowa (AC1): 1500 VA
• Minimalna moc łączeniowa: 1 W
• Rezystancja zestyków: ≤ 100 mΩ (100 mA, 24 V)
• Maks. częstość łączeń: 360 cykli/h (AC1, obciążenie znamionowe); 72 000 cykli/h (bez obciążenia)

Zasilanie i sterowanie

• Napięcie znamionowe wejścia (Un): 24 V AC/DC
• Częstotliwość (AC): 48…100 Hz
• Roboczy zakres napięcia zasilania: 0,85…1,2 Un (dla 24 V AC/DC)
• Znamionowy pobór mocy: 1,0 VA / 1,0 W (dla 24 V AC/DC)
• Zestyk sterujący (A3) / S: zacisk A3 aktywuje się przez podłączenie do zacisku A1 przez zewnętrzny zestyk sterujący S
• Minimalne napięcie sterujące (A3): ≥ 8 V (dla 12 V AC/DC, 24 V AC/DC)
• Minimalny czas trwania impulsu sterującego: 15 ms (dla 12 V AC/DC, 24 V AC/DC)

Sygnalizacja LED

Przekaźnik wyposażony jest w zieloną diodę LED, która sygnalizuje odmierzanie czasu T oraz stan wyjścia:

• świecenie pulsujące: odmierzanie czasu T,
• świecenie ciągłe: wzbudzony przekaźnik wykonawczy, czas nieodmierzany,
• brak świecenia: odwzbudzony przekaźnik wykonawczy, czas nieodmierzany.

Dane techniczne (pozostałe)

• Wymiary (a × b × h): 98,5 × 6,2 × 85,5 mm
• Masa: 50 g
• Temperatura otoczenia (praca): -20…+55°C
• Temperatura otoczenia (składowanie): -40…+70°C (bez kondensacji i/lub oblodzenia)
• Stopień ochrony: IP20 wg PN-EN 60529
• Ochrona przed oddziaływaniem środowiska: RTI wg PN-EN 61810-1
• Odporność na udary / wibracje: 10 g / 5 g (10…55 Hz)
• Wilgotność względna: do 85%
• Czas regeneracji: maks. 80 ms
• Powtarzalność: ±0,5% (dla zakresu 1 s powtarzalność mniejsza niż podano; dla zakresu 10 s powtarzalność 2%)
• Wpływ temperatury na nastawy czasowe: ±0,01%/°C
• Wpływ wilgotności na nastawy czasowe: ±0,05%/%HR
• Wpływ częstotliwości napięcia zasilania: 0,5%
• Wpływ napięcia zasilania: 0,5%

Montaż i podłączenie

• Montaż: bezpośrednio na szynie 35 mm wg PN-EN 60715
• Zaciski: śrubowe
• Maks. przekrój przewodów: 1 × 2,5 mm² lub 2 × 1,5 mm² (1 × 14 / 2 × 16 AWG)
• Długość odizolowania przewodów: 9 mm
• Maks. moment dokręcenia zacisku: 0,3 Nm
• Współpraca ze złączem grzebieniowym: ZG20 (mostkowanie wspólnych sygnałów wejść lub wyjść), maks. dopuszczalny prąd 36 A / 250 V AC

Podsumowanie

Relpol PIR6WT-1Z-24VAC/DC-R to wąski przekaźnik czasowy do szafy sterowniczej, oferujący 9 funkcji czasowych, szeroki dobór zakresów od 1 s do 10 d, wygodną nastawę potencjometrem oraz wyjście 1Z (R) 6 A na stykach AgSnO2. Montaż na DIN 35, śrubowe zaciski, możliwość mostkowania przez ZG20 i czytelna sygnalizacja LED czynią go praktycznym rozwiązaniem do realizacji funkcji czasowych w obwodach sterowania z zasilaniem 24 V AC/DC.
