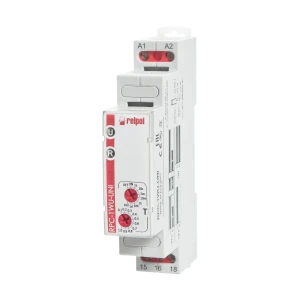

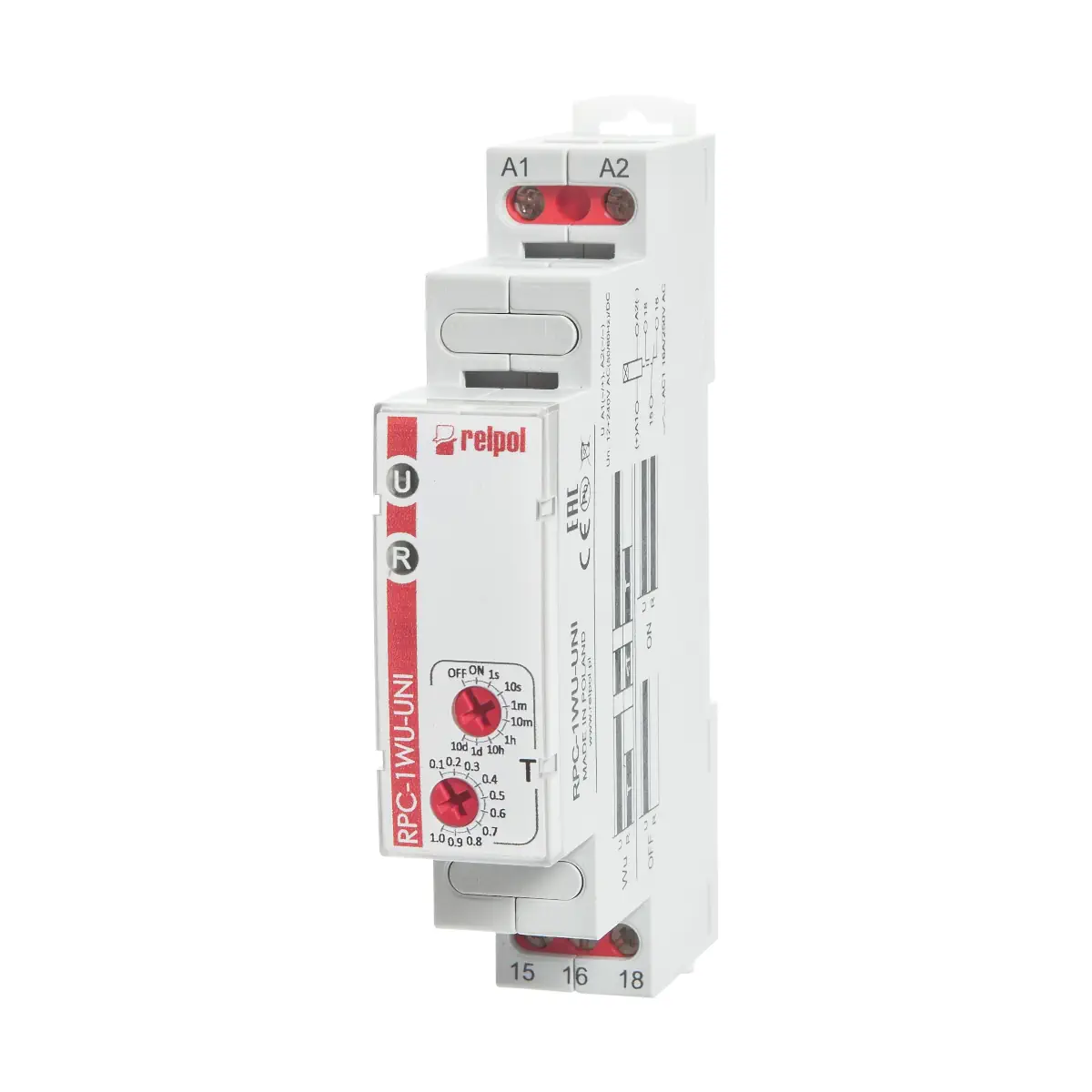

RPC-1WU-UNI Przekaźnik czasowy jednofunkcyjny (załączenie na nastawiony czas)

RPC-1WU-UNI to jednofunkcyjny przekaźnik czasowy firmy Relpol, realizujący funkcję Wu (załączenie na nastawiony czas). Urządzenie posiada 1 zestyk przełączny (1P), 8 zakresów czasowych oraz zasilanie 12…240 V AC/DC. Obudowa w formie modułu instalacyjnego 17,5 mm umożliwia bezpośredni montaż na szynie DIN 35 mm (PN-EN 60715) w instalacjach niskiego napięcia.

Najważniejsze cechy

• Producent: Relpol
• Model: RPC-1WU-UNI
• Typ: przekaźnik czasowy, jednofunkcyjny
• Realizowana funkcja czasowa: Wu – załączenie na nastawiony czas
• Liczba i rodzaj zestyków: 1P (1 zestyk przełączny)
• Materiał styków: AgSnO₂ (styki bez kadmu)
• Zasilanie (napięcie wejścia): 12…240 V AC/DC (AC: 50/60 Hz), zaciski (+)A1, (-)A2
• Montaż: szyna 35 mm wg PN-EN 60715, położenie pracy dowolne
• Szerokość modułu: 17,5 mm
• Zgodność: PN-EN 61812-1
• Dyrektywy / zgodność środowiskowa: RoHS

Funkcja czasowa Wu – jak działa

W funkcji Wu włączenie napięcia zasilania U powoduje natychmiastowe załączenie przekaźnika wykonawczego R na nastawiony czas T. Po odmierzeniu czasu T przekaźnik wykonawczy wyłącza się.

Zakresy i nastawa czasu

• Zakresy czasowe: 1 s; 10 s; 1 min.; 10 min.; 1 h; 10 h; 1 d; 10 d
• Nastawa czasu: płynna (0,1…1) × zakres czasowy (nie dotyczy zakresu ON/OFF)
• Dokładność nastawienia: ±5%
• Powtarzalność: ±0,5%
• Wpływ temperatury: ±0,05% / °C
• Wpływ napięcia zasilania: ±0,01% / V

Tryby ON / OFF (stałe załączenie / wyłączenie)

Wybór funkcji ON lub OFF odbywa się pokrętłem nastawy zakresu czasu T. W trybie ON zestyki zwierne są stale zamknięte, a w trybie OFF – stale otwarte (bez znaczenia dla ustawionego czasu odmierzania).

Sygnalizacja LED

• Zielona LED (U): świeci ciągle, gdy czas nie jest odmierzany; w trakcie odmierzania czasu T pulsuje (okres 500 ms, 50/50).
• Żółta LED (R): wskazuje stan przekaźnika wyjściowego (ON/OFF).

Obwód wyjściowy – dane styków (1P)

• Maksymalne napięcie zestyków: 300 V AC
• Obciążenie znamionowe AC1: 16 A / 250 V AC
• Obciążenie znamionowe DC1: 16 A / 24 V DC
• Obciążenie znamionowe DC1: 0,3 A / 250 V DC
• Obciążalność prądowa trwała zestyku: 16 A / 250 V AC
• Maksymalna moc łączeniowa (AC1): 4 000 VA
• Minimalna moc łączeniowa: 1 W / 10 mA
• Rezystancja zestyków: ≤ 100 mΩ
• Maksymalna częstość łączeń: 600 cykli/h (przy obciążeniu znamionowym w kategorii AC1)

Obwód wejściowy (RPC-1WU-UNI)

• Napięcie znamionowe: 12…240 V AC/DC (AC: 50/60 Hz)
• Zakres częstotliwości zasilania (AC): 48…63 Hz
• Napięcie odpadowe: ≥ 0,1 U_n
• Roboczy zakres napięcia zasilania: 0,9…1,1 U_n
• Znamionowy pobór mocy (AC): ≤ 1,5 VA (12…240 V AC/DC, AC: 50 Hz)
• Znamionowy pobór mocy (DC): ≤ 1,5 W (12…240 V AC/DC)
• Czas regeneracji: AC ≤ 400 ms (12…240 V AC/DC, AC: 50 Hz); DC ≤ 150 ms (12…240 V AC/DC)

Montaż i podłączenie

• Montaż: bezpośrednio na szynie 35 mm (PN-EN 60715); położenie pracy dowolne
• Maks. przekrój przewodów: 1 × 2,5 mm² (1 × 14 AWG)
• Długość odizolowania przewodów: 6,5 mm
• Maks. moment dokręcenia zacisku: 0,5 Nm
• Zaciski zasilania (UNI): (+)A1, (-)A2 (uwaga: wskazana biegunowość dotyczy przekaźników RPC-...-UNI)
• Zaciski wyjściowe (1P): 15, 16, 18

Dane izolacji

• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 4 000 V (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 2
• Klasa palności: V-0 (dla obudowy modułowej, wg UL 94)
• Napięcie probiercze (wejście–wyjście): 4 000 V AC (typ izolacji: podstawowa)
• Napięcie probiercze (przerwy zestykowej): 1 000 V AC (rodzaj przerwy: oddzielenie niepełne)

Parametry mechaniczne i środowiskowe

• Trwałość łączeniowa (AC1): > 0,5 × 10⁵ (16 A, 8 A, 250 V AC)
• Trwałość mechaniczna: > 3 × 10⁷ cykli
• Wymiary (a × b × h): 90 × 17,5 × 64,6 mm (długość z zaczepami na szynę 35 mm: 98,8 mm)
• Masa: 64…71 g
• Temperatura otoczenia (składowanie): -40…+70°C
• Temperatura otoczenia (praca): -20…+50°C
• Stopień ochrony obudowy: IP20 (wg PN-EN 60529)
• Wilgotność względna: do 85%
• Odporność na udary / wibracje: 15 g / 0,35 mm DA; 10…55 Hz

Podsumowanie

Relpol RPC-1WU-UNI to wąski, modułowy przekaźnik czasowy 17,5 mm z funkcją Wu (załączenie na nastawiony czas), wyposażony w 1 zestyk przełączny i szerokie zasilanie 12…240 V AC/DC. Osiem zakresów czasowych, możliwość pracy w trybach ON/OFF, czytelna sygnalizacja LED oraz montaż na szynie DIN 35 mm czynią go praktycznym rozwiązaniem do automatyki i sterowania w instalacjach niskiego napięcia.
