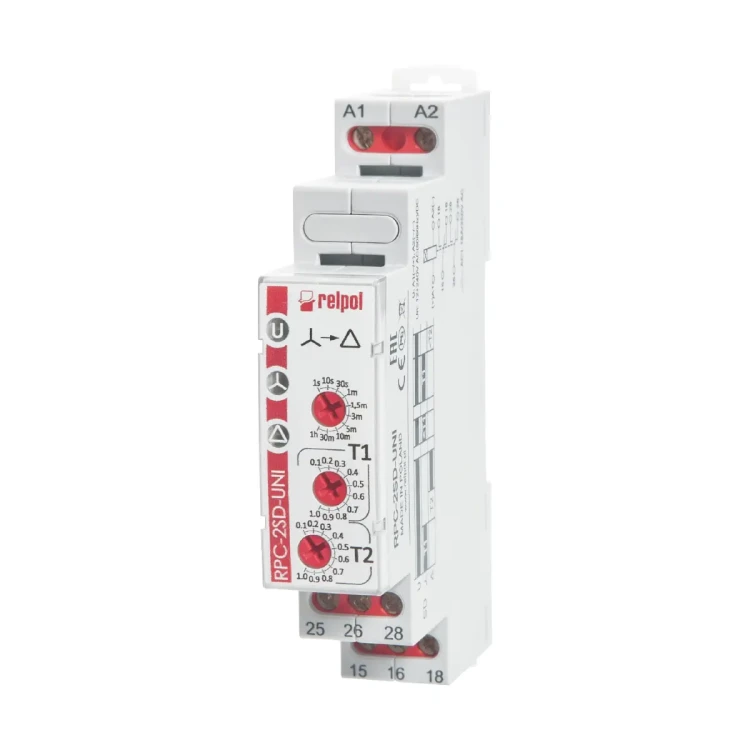

RPC-2SD-UNI Przekaźnik czasowy jednofunkcyjny (rozruch gwiazda-trójkąt)

RPC-2SD-UNI to jednofunkcyjny przekaźnik czasowy firmy Relpol, realizujący funkcję SD (rozruch gwiazda–trójkąt) z niezależną regulacją czasów T1 (czas pracy w „gwieździe”) oraz T2 (czas przejściowy). Przekaźnik pracuje z szerokim zasilaniem 12…240 V AC/DC i posiada 2 zestyki przełączne (2 × 1P). Obudowa w formie modułu instalacyjnego o szerokości 17,5 mm umożliwia bezpośredni montaż na szynie 35 mm wg PN-EN 60715.

Najważniejsze cechy

• Producent: Relpol
• Model: RPC-2SD-UNI
• Typ: przekaźnik czasowy, jednofunkcyjny
• Funkcja czasowa: SD – rozruch gwiazda–trójkąt
• Niezależna regulacja: czasu T1 i T2
• Zakresy czasowe T1: 10 zakresów (od 1 s do 1 h)
• Napięcie zasilania: 12…240 V AC/DC (AC: 50/60 Hz)
• Zestyki: 2 × 1P (przełączne), materiał styków AgSnO2, styki bez kadmu
• Obudowa: moduł instalacyjny, 17,5 mm szerokości
• Montaż: szyna 35 mm wg PN-EN 60715 (położenie pracy – dowolne)
• Sygnalizacja: diody LED zielona (zasilanie/odmierzanie czasu) oraz żółte ON/OFF (sygnalizacja załączenia styczników)
• Zgodność: PN-EN 61812-1, RoHS

Zastosowanie

RPC-2SD-UNI przeznaczony jest do pracy w instalacjach niskiego napięcia jako przekaźnik realizujący sekwencję rozruchu gwiazda–trójkąt, typowo do sterowania obwodami styczników „gwiazdy” i „trójkąta”.

Funkcje i działanie

SD – rozruch gwiazda–trójkąt (sekwencja)

• Po załączeniu napięcia zasilania U następuje zamknięcie zestyku wykonawczego „gwiazdy” (15–18) (sygnalizacja żółtą diodą LED).
• Rozpoczyna się odmierzanie nastawionego czasu T1 (zielona dioda LED miga powoli).
• Po upływie T1 zestyk „gwiazdy” zostaje rozłączony, a przekaźnik odmierza czas T2 (zielona dioda LED miga szybko).
• Po upływie T2 następuje załączenie zestyku „trójkąta” (25–28) oraz odpowiadającej mu żółtej diody LED, a zielona dioda LED świeci światłem ciągłym.

Regulacja i wyzwalanie

• Wyzwalanie: przekaźnik wyzwalany jest napięciem zasilania.
• Zmiana nastaw w trakcie pracy: nastawione wartości mogą być modyfikowane w dowolnym momencie (odczyt wielkości czasu i zakresu odbywa się w trakcie pracy).

Sygnalizacja LED

• Zielona LED (U): świeci ciągle, gdy czas nie jest odmierzany.
• Zielona LED (U) – T1: pulsuje z okresem 500 ms podczas odmierzania czasu T1.
• Zielona LED (U) – T2: pulsuje z okresem 250 ms podczas odmierzania czasu T2.
• Żółte LED ON/OFF: sygnalizacja załączenia styczników.

Podłączenie elektryczne

• Zasilanie: zaciski (+)A1 oraz A2(-) (12…240 V AC/DC; AC 50/60 Hz).
• Wyjścia (2 × 1P – przełączne):
  • tor „gwiazdy”: 15–16–18 (zestyk przełączny)
  • tor „trójkąta”: 25–26–28 (zestyk przełączny)

Dane techniczne

• Zestyki: 2 × 1P (przełączne)
• Materiał styków: AgSnO2
• Maksymalne napięcie zestyków: 300 V AC
• Obciążenie znamionowe: AC1: 8 A / 250 V AC; DC1: 8 A / 24 V DC; 0,3 A / 250 V DC
• Obciążalność prądowa trwała zestyku: 8 A / 250 V AC
• Maksymalna moc łączeniowa (AC1): 2 000 VA
• Minimalna moc łączeniowa: 1 W / 10 mA
• Rezystancja zestyków: ≤ 100 mΩ
• Maksymalna częstość łączeń: 600 cykli/h (przy obciążeniu znamionowym w kategorii AC1)
• Napięcie znamionowe zasilania: 12…240 V AC/DC (AC: 50/60 Hz)
• Napięcie odpadowe: ≥ 0,1 Un
• Roboczy zakres napięcia zasilania: 0,9…1,1 Un (dla 12…240 V odpowiada 10,8…264 V)
• Pobór mocy: ≤ 1,5 VA (AC: 50 Hz); ≤ 1,5 W (DC)
• Zakres częstotliwości zasilania AC: 48…63 Hz
• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 4 000 V (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 2
• Klasa palności: V-0 (dla obudowy modułowej, wg UL 94)
• Napięcie probiercze wejście–wyjście: 4 000 V AC (izolacja podstawowa)
• Napięcie probiercze przerwy zestykowej: 1 000 V AC (oddzielenie niepełne)
• Napięcie probiercze pomiędzy torami prądowymi: 2 000 V AC (izolacja podstawowa)
• Trwałość łączeniowa (AC1): > 0,5 × 10⁵ (8 A, 250 V AC)
• Trwałość mechaniczna: > 3 × 10⁷ cykli
• Stopień ochrony obudowy: IP20 (wg PN-EN 60529)
• Wilgotność względna: do 85%
• Odporność na udary: 15 g
• Odporność na wibracje: 0,35 mm DA, 10…55 Hz
• Temperatura otoczenia: składowania -40…+70°C; pracy -20…+50°C
• Wymiary (a × b × h): 90 × 17,5 × 64,6 mm
• Masa: 83 g

Parametry odmierzania czasu

• Funkcja: SD
• Zakresy czasowe T1 (rozruch dla gwiazdy): 1 s; 10 s; 30 s; 1 min; 1,5 min; 3 min; 5 min; 10 min; 30 min; 1 h
• Nastawa czasu T1: płynna – (0,1…1) × zakres czasowy
• Czas przejściowy T2 (regulowany): płynnie w granicach 0,05…0,9 s (liniowa regulacja czasu)
• Dokładność nastawienia: ± 5%
• Powtarzalność: ± 0,5%
• Wpływ temperatury: ± 0,05%/°C
• Wpływ napięcia zasilania: ± 0,01%/V
• Czas regeneracji: AC ≤ 400 ms; DC ≤ 150 ms

Montaż

• Montaż: bezpośrednio na szynie 35 mm wg PN-EN 60715
• Położenie pracy: dowolne
• Maks. przekrój przewodów: 1 × 2,5 mm² (1 × 14 AWG)
• Długość odizolowania przewodów: 6,5 mm
• Maks. moment dokręcenia zacisku: 0,5 Nm

Podsumowanie

Relpol RPC-2SD-UNI to kompaktowy przekaźnik czasowy do rozruchu gwiazda–trójkąt, z szerokim zasilaniem 12…240 V AC/DC, dwoma zestykami przełącznymi oraz precyzyjną, niezależną regulacją T1 i T2. Wąska obudowa 17,5 mm, montaż na szynie DIN i czytelna sygnalizacja LED ułatwiają szybkie wdrożenie w instalacjach automatyki niskiego napięcia.
