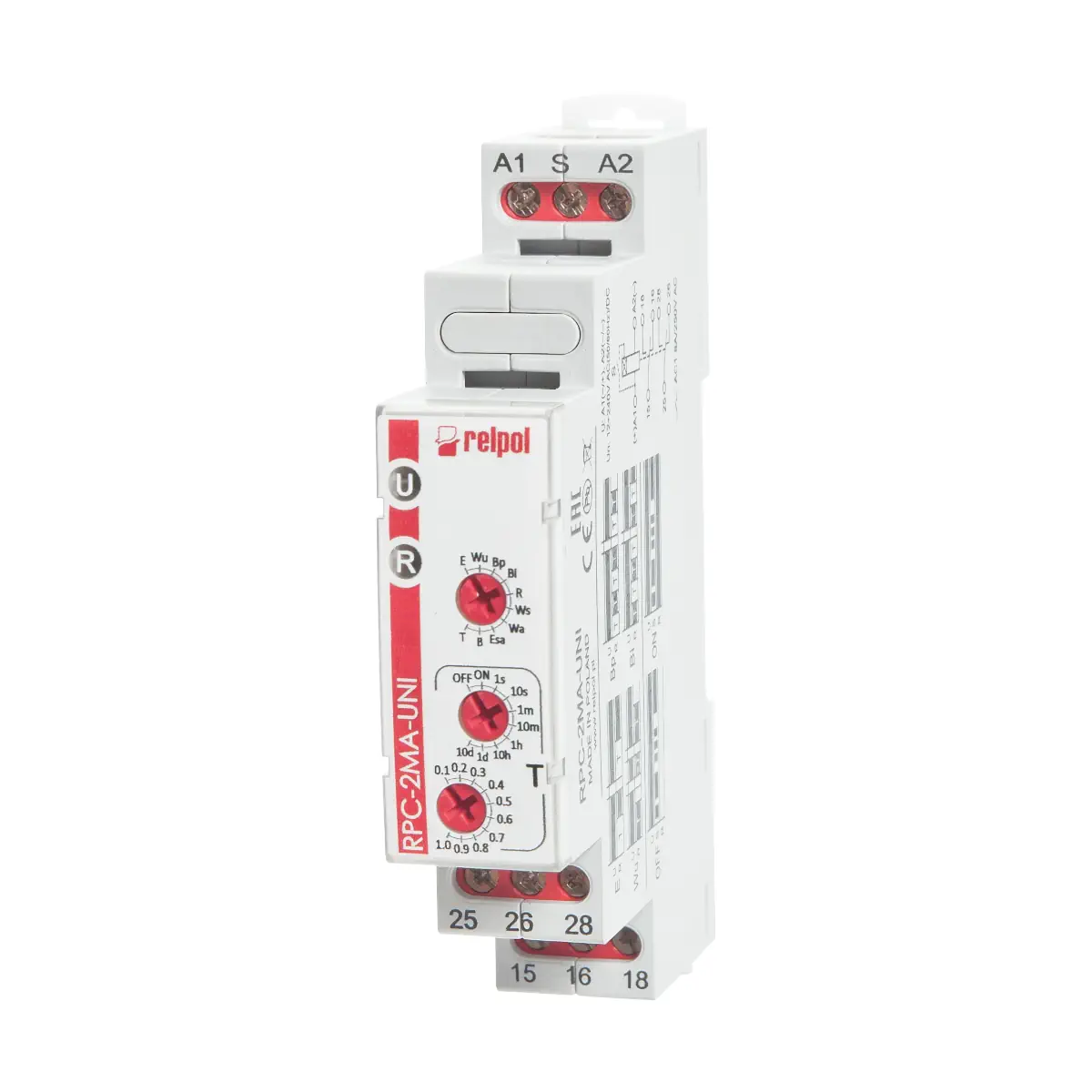

RPC-2MA-UNI Przekaźnik czasowy wielofunkcyjny (10 funkcji, dwa styki przełączne)

RPC-2MA-UNI to wielofunkcyjny przekaźnik czasowy Relpol w obudowie modułowej (17,5 mm), przeznaczony do aplikacji w instalacjach niskiego napięcia. Wersja UNI umożliwia zasilanie 12…240 V AC/DC i oferuje 10 funkcji czasowych oraz 8 zakresów czasowych. Przekaźnik wyposażono w dwa zestyki przełączne (2P) o materiale styków AgSnO₂ (styki bez kadmu) i przewidziano do bezpośredniego montażu na szynie DIN 35 mm.

Najważniejsze cechy

• Producent: Relpol
• Model: RPC-2MA-UNI
• Typ: wielofunkcyjny przekaźnik czasowy (MA)
• Liczba funkcji czasowych: 10
• Liczba zakresów czasowych: 8
• Wyjście: 2P – dwa zestyki przełączne
• Zasilanie (znamionowe): 12…240 V AC/DC (AC: 50/60 Hz)
• Obudowa: moduł instalacyjny, szerokość 17,5 mm
• Montaż: szyna 35 mm wg PN-EN 60715, położenie pracy dowolne
• Zgodność: PN-EN 61812-1
• Dyrektywy: RoHS

Zastosowanie

RPC-2MA-UNI przeznaczony jest do realizacji funkcji czasowych w układach automatyki i sterowania w instalacjach niskiego napięcia, gdzie wymagane jest opóźnianie załączenia/wyłączenia, praca cykliczna, generacja impulsu lub sterowanie z wykorzystaniem zestyku sterującego S.

Funkcje czasowe i nastawy

• Funkcje: E, Wu, Bp, Bi, R, Ws, Wa, Esa, B, T
• Tryby dodatkowe: ON – stałe załączenie, OFF – stałe wyłączenie
• Zakresy czasowe: 1 s; 10 s; 1 min; 10 min; 1 h; 10 h; 1 d; 10 d
• Nastawa czasu: płynna (0,1…1) × zakres czasowy (nie dotyczy ON/OFF)
• Dokładność nastawienia: ±5%
• Powtarzalność: ±0,5%
• Wpływ temperatury na nastawy: ±0,05% / °C
• Wpływ napięcia zasilania na nastawy: ±0,01% / V

Sygnalizacja LED

• Zielona LED U (świeci): sygnalizacja napięcia zasilania U
• Zielona LED U (miga): odmierzanie czasu T
• Żółta LED R (ON/OFF): stan przekaźnika wyjściowego

Wyjście – parametry styków (RPC-2MA-UNI)

• Liczba i rodzaj zestyków: 2P (dwa przełączne)
• Materiał styków: AgSnO₂
• Maksymalne napięcie zestyków: 300 V AC
• Obciążenie znamionowe: AC1: 8 A / 250 V AC
• Obciążenie znamionowe: DC1: 8 A / 24 V DC
• Obciążenie znamionowe: DC1: 0,3 A / 250 V DC
• Obciążalność prądowa trwała zestyku: 8 A / 250 V AC
• Maks. moc łączeniowa (AC1): 2 000 VA
• Minimalna moc łączeniowa: 1 W / 10 mA
• Rezystancja zestyków: ≤ 100 mΩ
• Maks. częstość łączeń: 600 cykli/h (przy obciążeniu znamionowym w kategorii AC1)

Zasilanie i wejście sterujące

• Napięcie znamionowe wejścia: 12…240 V AC/DC (AC: 50/60 Hz)
• Zasilanie (UNI): AC lub DC, 48…63 Hz (dla AC), wartości 10,8…264 V
• Napięcie odpadowe: ≥ 0,1 U_n
• Roboczy zakres napięcia zasilania: 0,9…1,1 U_n
• Pobór mocy: ≤ 1,5 VA (AC), ≤ 1,5 W (DC)
• Czas regeneracji: ≤ 400 ms (AC), ≤ 150 ms (DC)

Zacisk sterujący S

• Sposób aktywacji: zacisk S aktywuje się przez podłączenie do zacisku A1 przez zewnętrzny zestyk sterujący S
• Poziom zadziałania: 0,7 U_n
• Minimalny czas trwania impulsu: AC: ≥ 50 ms, DC: ≥ 30 ms
• Maksymalna długość linii sterującej: 10 m
• Uwaga dla DC: biegun dodatni musi być podłączony do linii A1

Izolacja i bezpieczeństwo

• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 4 000 V (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 2
• Klasa palności: V-0 dla obudowy modułowej (wg UL 94)
• Napięcie probiercze (wejście–wyjście): 4 000 V AC (izolacja podstawowa)
• Napięcie probiercze (przerwy zestykowej): 1 000 V AC (oddzielenie niepełne)
• Napięcie probiercze (pomiędzy torami prądowymi): 2 000 V AC (zestyki 2P, izolacja podstawowa)

Montaż i podłączenie

• Montaż: bezpośrednio na szynie 35 mm wg PN-EN 60715
• Położenie pracy: dowolne
• Maks. przekrój przewodu: 1 × 2,5 mm² (1 × 14 AWG)
• Długość odizolowania przewodu: 6,5 mm
• Maks. moment dokręcenia zacisku: 0,5 Nm
• Zaciski zasilania: (+)A1 oraz A2(-)
• Wyjście (2P): 15–16–18 oraz 25–26–28

Dane środowiskowe i mechaniczne

• Wymiary (a × b × h): 90 × 17,5 × 64,6 mm
• Długość z zaczepami na szynę 35 mm: 98,8 mm
• Masa: 72…73 g
• Temperatura składowania: -40…+70°C
• Temperatura pracy: -20…+50°C
• Stopień ochrony obudowy: IP20 (wg PN-EN 60529)
• Wilgotność względna: do 85%
• Odporność na udary: 15 g
• Odporność na wibracje: 0,35 mm DA, 10…55 Hz

Podsumowanie

Relpol RPC-2MA-UNI to wąski (17,5 mm) przekaźnik czasowy na szynę DIN z uniwersalnym zasilaniem 12…240 V AC/DC, oferujący 10 funkcji i 8 zakresów czasowych. Dwa zestyki przełączne (2P) o parametrach do 8 A / 250 V AC (AC1) oraz czytelna sygnalizacja LED ułatwiają realizację typowych funkcji opóźniania, cykli i impulsów w instalacjach niskiego napięcia.
