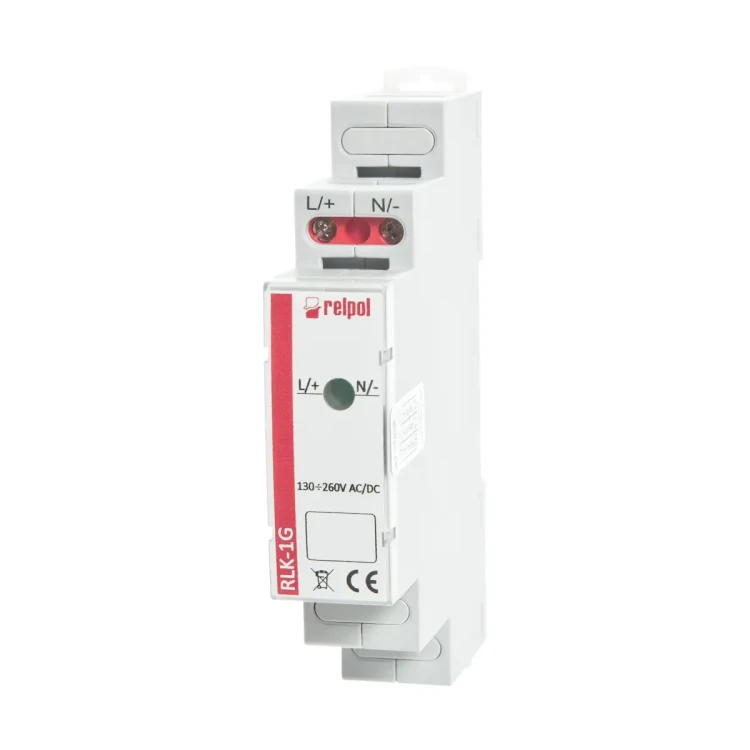

RLK-1G Lampka kontrolna jednofazowa - dioda LED zielona

RLK-1G to jednofazowa lampka kontrolna firmy Relpol, służąca do optycznej sygnalizacji obecności napięcia AC/DC w sieci 1‑fazowej. Jest to rozwiązanie bezobsługowe – sygnalizacja realizowana jest przez świecenie jednej niewymiennej diody LED w kolorze zielonym. Modułowa obudowa o szerokości 17,5 mm umożliwia bezpośredni montaż na szynie 35 mm (wg PN‑EN 60715), co ułatwia instalację w rozdzielnicach i układach niskiego napięcia.

Najważniejsze cechy

• Producent: Relpol
• Model: RLK-1G
• Typ: jednofazowa lampka kontrolna (sygnalizator napięcia)
• Sygnalizacja: 1 niewymienna dioda LED zielona (L ON)
• Zasilanie: 130…260 V AC/DC (zaciski (+)L – (-)N)
• Montaż: szyna DIN 35 mm wg PN‑EN 60715
• Obudowa: moduł instalacyjny, szerokość 17,5 mm
• Stopień ochrony: IP20 wg PN‑EN 60529
• Zgodność z normami: PN‑EN 62094‑1, PN‑EN 61000‑4‑2,3,4,5,6,11
• Dyrektywy: RoHS

Zastosowanie

RLK-1G przeznaczona jest do pracy w instalacjach niskiego napięcia jako wskaźnik obecności napięcia w sieci 1‑fazowej. Dzięki elementowi świetlnemu (LED umieszczonej centralnie na panelu czołowym) możliwe jest szybkie rozpoznanie zaniku fazy.

Funkcje i sygnalizacja

• L ON: świecenie zielonej diody LED sygnalizuje obecność napięcia zasilania.
• Światło LED jest dobrze widoczne nawet przy silnym naświetleniu.
• Jasność LED zależy od aktualnej wartości napięcia zasilającego.

Podłączenie elektryczne

• Zaciski: (+)L oraz (-)N.
• Maks. przekrój przewodu: 1 × 2,5 mm² (1 × 14 AWG)
• Długość odizolowania przewodu: 6,5 mm
• Maks. moment dokręcenia zacisku: 0,5 Nm
• Śruba zacisku: uniwersalna (pod krzyżak z nacięciem lub płaski wkrętak)
• Uwaga: jeżeli przed punktem podłączenia lampki do sieci zainstalowany jest bezpiecznik nadprądowy równy lub większy niż 25 A, obwód podłączenia lampki należy dobezpieczyć bezpiecznikiem nie większym niż 6 A.

Dane techniczne

• Napięcie zasilania: 130…260 V AC/DC
• Zakres częstotliwości zasilania AC: 48…63 Hz
• Roboczy zakres napięcia zasilania: 0,85…1,1 Un
• Znamionowy pobór mocy (DC): ≤ 0,7 W
• Znamionowy pobór prądu: 1,7 mA
• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 1 000 V
• Napięcie udarowe (wejście / szyna 35 mm – zaciski): 4 000 V, 1,2 / 50 µs
• Napięcie probiercze (szyna 35 mm – zaciski): 4 000 V AC
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia izolacji: 2
• Klasa palności: V‑0 (dla obudowy modułowej, wg UL 94)
• Wymiary (a × b × h): 90 × 17,5 × 64,6 mm
• Długość z zaczepami na szynę 35 mm: 98,8 mm
• Masa: 35 g
• Temperatura otoczenia (praca): −20…+55°C (bez kondensacji i/lub oblodzenia)
• Temperatura otoczenia (składowanie): −40…+70°C
• Stopień ochrony obudowy: IP20

Montaż

• Bezpośredni montaż na szynie 35 mm wg PN‑EN 60715.
• Położenie pracy: dowolne.
• Dwa zaczepy zapewniają prosty montaż oraz solidne zaczepienie (góra i dół).

Podsumowanie

Relpol RLK-1G to wąska (17,5 mm) i bezobsługowa lampka kontrolna 1‑fazowa do sygnalizacji obecności napięcia 130…260 V AC/DC. Zielona dioda LED na panelu czołowym ułatwia szybką diagnostykę (w tym wykrycie zaniku fazy), a montaż na szynie DIN 35 mm i standardowe zaciski instalacyjne upraszczają zastosowanie w rozdzielnicach niskiego napięcia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz deklarowaną zgodność z dyrektywą RoHS.
• Produkt przeznaczony do instalacji niskonapięciowych jako jednofazowa lampka kontrolna sygnalizująca obecność napięcia AC/DC poprzez świecenie niewymiennej diody LED.
• Montaż wyłącznie na szynie 35 mm zgodnej z PN-EN 60715. Położenie pracy dowolne.
• Urządzenie elektryczne. Nigdy nie dotykać części znajdujących się pod napięciem.
• Przed zastosowaniem należy upewnić się, że parametry instalacji mieszczą się w zakresie parametrów produktu. Użytkowanie przekraczające parametry znamionowe jest niedopuszczalne i może spowodować nieprawidłową pracę urządzenia lub systemu.
• Produkt należy podłączyć prawidłowo, zgodnie ze schematem połączeń producenta: zacisk L(+) i zacisk N(-). Nieprawidłowe podłączenie może spowodować wadliwe działanie, nadmierne przegrzewanie oraz ryzyko pożaru.
• Napięcie zasilania produktu RLK-1G: 130...260 V AC/DC, AC 50/60 Hz. Roboczy zakres napięcia zasilania: 0,85...1,1 Un.
• W przypadku, gdy przed punktem podłączenia lampki do sieci zainstalowany jest bezpiecznik nadprądowy równy lub większy niż 25 A, obwód podłączenia lampki należy dodatkowo zabezpieczyć bezpiecznikiem nie większym niż 6 A.
• Podczas montażu należy stosować przewody o maksymalnym przekroju 1 x 2,5 mm², długości odizolowania 6,5 mm oraz maksymalnym momencie dokręcenia zacisku 0,5 Nm.
• Stopień ochrony obudowy IP20. Produkt przeznaczony do stosowania w miejscach odpowiednich dla tego stopnia ochrony, z wykluczeniem narażenia na warunki przekraczające wymagania producenta.
• Urządzenie należy użytkować w temperaturze otoczenia od -20°C do +55°C. Składowanie dopuszczalne w temperaturze od -40°C do +70°C, bez kondensacji i/lub oblodzenia.
• Dioda LED w produkcie jest niewymienna. Produkt jest bezobsługowy i nie jest przeznaczony do wymiany źródła światła przez użytkownika.
• Jeżeli wadliwa praca produktu mogłaby spowodować poważne straty materialne lub zagrożenie dla zdrowia i życia ludzi albo zwierząt, urządzenie lub system należy wyposażyć w podwójny system bezpieczeństwa zapewniający niezawodną pracę.
• Nie wyrzucać produktu razem z odpadami komunalnymi. Po zakończeniu użytkowania należy przekazać go do odpowiedniego punktu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z obowiązującymi przepisami.
