RPC-1MA-UNI Przekaźnik czasowy wielofunkcyjny (10 funkcji, jeden styk przełączny)

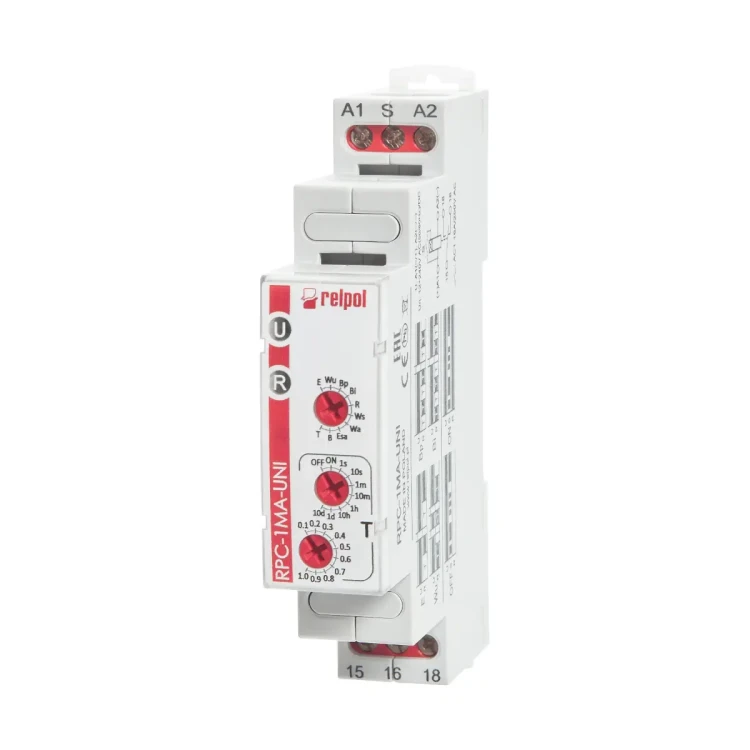

RPC-1MA-UNI to wielofunkcyjny przekaźnik czasowy firmy Relpol do zastosowań w instalacjach niskiego napięcia. Oferuje 10 funkcji czasowych oraz 8 zakresów czasowych, a dzięki szerokiemu zasilaniu 12…240 V AC/DC (AC: 50/60 Hz) sprawdza się w wielu typach układów sterowania. Przekaźnik ma obudowę modułu instalacyjnego 17,5 mm i jest przeznaczony do bezpośredniego montażu na szynie DIN 35 mm wg PN-EN 60715.

Najważniejsze cechy

• Producent: Relpol
• Model: RPC-1MA-UNI
• Typ: przekaźnik czasowy wielofunkcyjny
• Liczba funkcji czasowych: 10
• Liczba zakresów czasowych: 8 (+ tryby ON / OFF)
• Wyjście: 1P (1 zestyk przełączny), styki bez kadmu
• Zasilanie: 12…240 V AC/DC (AC: 50/60 Hz)
• Montaż: szyna 35 mm wg PN-EN 60715, położenie pracy dowolne
• Szerokość obudowy: 17,5 mm
• Zgodność z normą: PN-EN 61812-1
• Zgodność/dyrektywy: RoHS

Zastosowanie

RPC-1MA-UNI przeznaczony jest do realizacji funkcji czasowych w instalacjach niskiego napięcia, m.in. w układach automatyki, sterowaniu sekwencyjnym oraz aplikacjach wymagających opóźnień, pracy cyklicznej lub generacji impulsu.

Funkcje czasowe (10)

• E – opóźnione załączenie
• Wu – załączenie na nastawiony czas (po podaniu zasilania)
• Bp – symetryczna praca cykliczna rozpoczynająca się od przerwy
• Bi – symetryczna praca cykliczna rozpoczynająca się od załączenia
• R – opóźnione wyłączenie sterowane zestykiem S
• Ws – jednokrotne załączenie na nastawiony czas, wyzwalane zamknięciem zestyku S
• Wa – załączenie na nastawiony czas, wyzwalane otwarciem zestyku S
• Esa – opóźnione załączenie i wyłączenie sterowane zestykiem S
• B – praca cykliczna sterowana zamykaniem zestyku S (zmiana stanu jak przekaźnik bistabilny)
• T – generacja impulsu 0,5 s po upływie czasu T

Zakresy i nastawa czasu

• Zakresy czasowe: 1 s; 10 s; 1 min; 10 min; 1 h; 10 h; 1 d; 10 d
• Tryby dodatkowe: ON (stałe załączenie), OFF (stałe wyłączenie)
• Nastawa czasu: płynna (0,1…1) × zakres (nie dotyczy ON/OFF)
• Dokładność nastawienia: ± 5%
• Powtarzalność: ± 0,5%
• Wpływ temperatury: ± 0,05% / °C
• Wpływ napięcia zasilania: ± 0,01% / V

Wejście zasilania i sterowanie

• Napięcie znamionowe: 12…240 V AC/DC (AC: 50/60 Hz)
• Zaciski zasilania: (+)A1, (-)A2 (dla zasilania DC biegun dodatni do A1)
• Zakres częstotliwości AC: 48…63 Hz
• Napięcie odpadowe: ≥ 0,1 Un
• Roboczy zakres napięcia zasilania: 0,9…1,1 Un
• Pobór mocy: AC ≤ 1,5 VA (12…240 V AC/DC, AC: 50 Hz); DC ≤ 1,5 W (12…240 V AC/DC)
• Zacisk sterujący S: aktywacja przez podłączenie do zacisku A1 przez zewnętrzny zestyk sterujący
• Minimalne napięcie sterujące S: 0,7 Un
• Minimalny czas impulsu: AC ≥ 50 ms; DC ≥ 30 ms
• Maksymalna długość linii sterującej: 10 m
• Zasilanie (UNI): możliwe napięciem stałym lub przemiennym 48…63 Hz o wartościach 10,8…264 V

Wyjście przekaźnikowe (styk 1P)

• Liczba i rodzaj zestyków: 1P (przełączny)
• Materiał styków: AgSnO2
• Maksymalne napięcie zestyków: 300 V AC
• Obciążenie znamionowe: AC1: 16 A / 250 V AC; DC1: 16 A / 24 V DC; DC1: 0,3 A / 250 V DC
• Obciążalność prądowa trwała zestyku: 16 A / 250 V AC
• Maksymalna moc łączeniowa (AC1): 4 000 VA
• Minimalna moc łączeniowa: 1 W / 10 mA
• Rezystancja zestyków: ≤ 100 mΩ
• Maksymalna częstość łączeń: 600 cykli/h (przy obciążeniu znamionowym w kategorii AC1)

Sygnalizacja LED

• LED zielona U (ON): sygnalizacja napięcia zasilania
• LED zielona U (migająca): odmierzenie czasu T
• LED żółta R (ON/OFF): stan przekaźnika wyjściowego

Montaż i okablowanie

• Montaż: bezpośrednio na szynie 35 mm wg PN-EN 60715
• Położenie pracy: dowolne
• Maks. przekrój przewodu: 1 × 2,5 mm² (1 × 14 AWG)
• Długość odizolowania przewodu: 6,5 mm
• Maks. moment dokręcenia zacisku: 0,5 Nm

Dane techniczne

• Napięcie izolacji (Ui): 250 V AC
• Napięcie udarowe: 4 000 V (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Klasa palności: V-0 (dla obudowy modułowej, wg UL 94)
• Napięcie probiercze wejście–wyjście: 4 000 V AC (izolacja podstawowa)
• Napięcie probiercze przerwy zestykowej: 1 000 V AC (oddzielenie niepełne)
• Trwałość łączeniowa (AC1): > 0,5 × 10⁵ (16 A, 250 V AC)
• Trwałość mechaniczna: > 3 × 10⁷ cykli
• Wymiary (a × b × h): 90 × 17,5 × 64,6 mm
• Masa: 65…66 g
• Temperatura składowania: -40…+70°C
• Temperatura pracy: -20…+50°C
• Stopień ochrony obudowy: IP20 (wg PN-EN 60529)
• Wilgotność względna: do 85%
• Odporność na udary: 15 g
• Odporność na wibracje: 0,35 mm DA, 10…55 Hz

Podsumowanie

Relpol RPC-1MA-UNI to wąski, modułowy przekaźnik czasowy 17,5 mm z uniwersalnym zasilaniem 12…240 V AC/DC, przeznaczony do montażu na szynie DIN. Oferuje 1 zestyk przełączny (1P), 10 funkcji i 8 zakresów czasu, a czytelna sygnalizacja LED ułatwia diagnostykę pracy i odmierzania czasu w aplikacjach automatyki i instalacjach niskiego napięcia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt zgodny z dyrektywą RoHS.
• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Przekaźnik czasowy przeznaczony do instalacji niskonapięciowych.
• Montaż wyłącznie na szynie 35 mm zgodnie z PN-EN 60715, zgodnie z dokumentacją producenta.
• Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie przez wykwalifikowany personel.
• Przed rozpoczęciem montażu lub podłączenia należy odłączyć zasilanie. Nigdy nie dotykać części urządzenia znajdujących się pod napięciem.
• Produkt należy użytkować wyłącznie w granicach parametrów podanych w specyfikacji. Należy zapewnić odpowiedni margines bezpieczeństwa i bezwzględnie unikać użytkowania przekraczającego parametry produktu.
• Nieprawidłowe podłączenie może spowodować nieprawidłowe działanie, nadmierne przegrzewanie oraz ryzyko powstania pożaru.
• Dla wersji RPC-1MA-UNI należy zachować właściwą biegunowość zasilania DC: biegun dodatni musi być podłączony do zacisku A1, a biegun ujemny do A2.
• Zacisk sterujący S należy aktywować przez podłączenie do zacisku A1 przez zewnętrzny zestyk sterujący S. Maksymalna długość linii sterującej wynosi 10 m.
• Podłączenia należy wykonywać zgodnie ze schematem producenta. Maksymalny przekrój przewodów: 1 x 2,5 mm², długość odizolowania przewodów: 6,5 mm, maksymalny moment dokręcenia zacisku: 0,5 Nm.
• Produkt przeznaczony do pracy w temperaturze otoczenia od -20°C do +50°C, bez kondensacji i oblodzenia. Temperatura składowania: od -40°C do +70°C.
• Stopień ochrony obudowy: IP20. Produkt nie jest przeznaczony do bezpośredniego kontaktu z wodą ani do stosowania bez dodatkowej ochrony w warunkach narażenia na wilgoć i zanieczyszczenia.
• Jeżeli wadliwa praca produktu mogłaby spowodować straty materialne lub zagrożenie dla zdrowia i życia ludzi albo zwierząt, urządzenie lub system należy wyposażyć w podwójny system bezpieczeństwa zapewniający niezawodną pracę.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.
