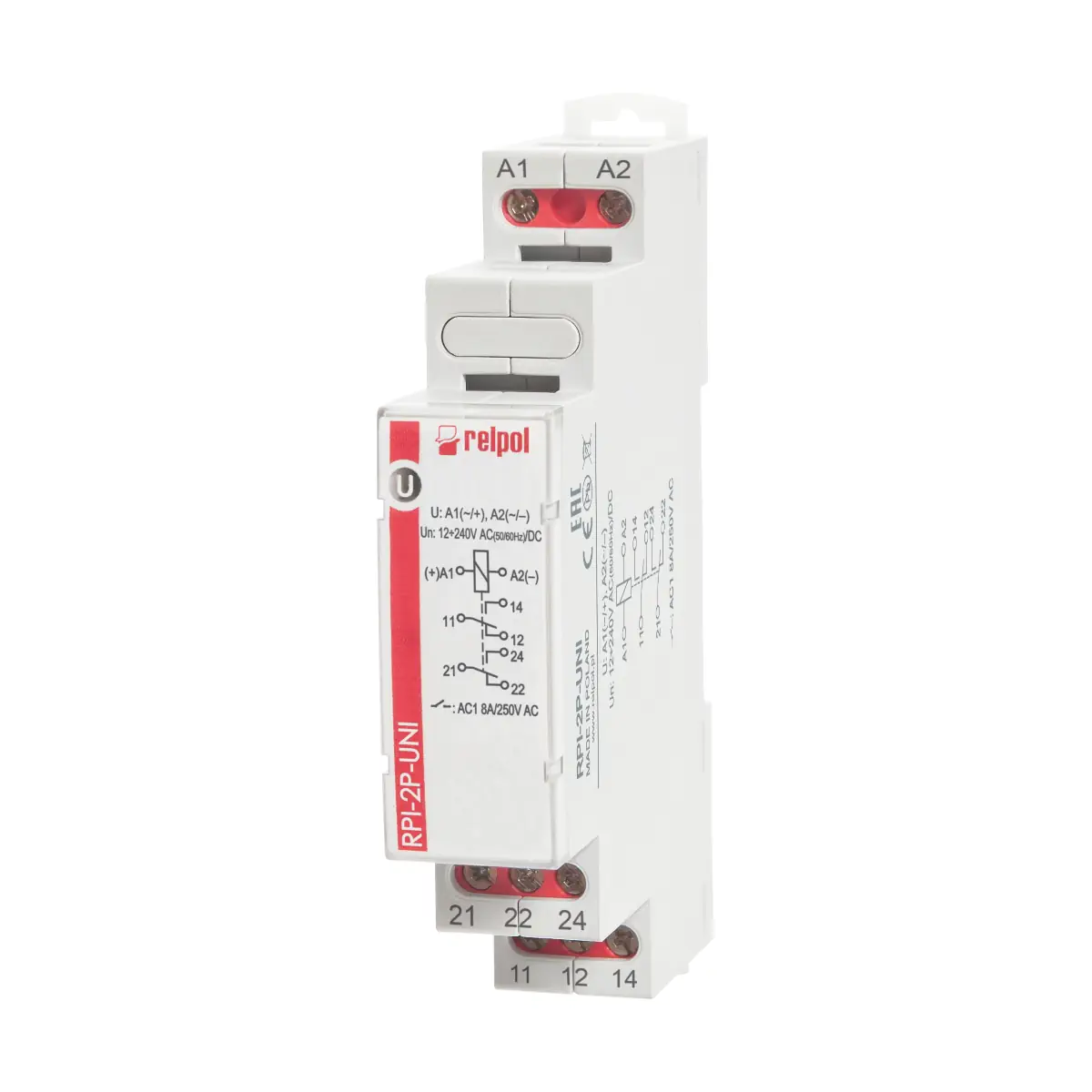

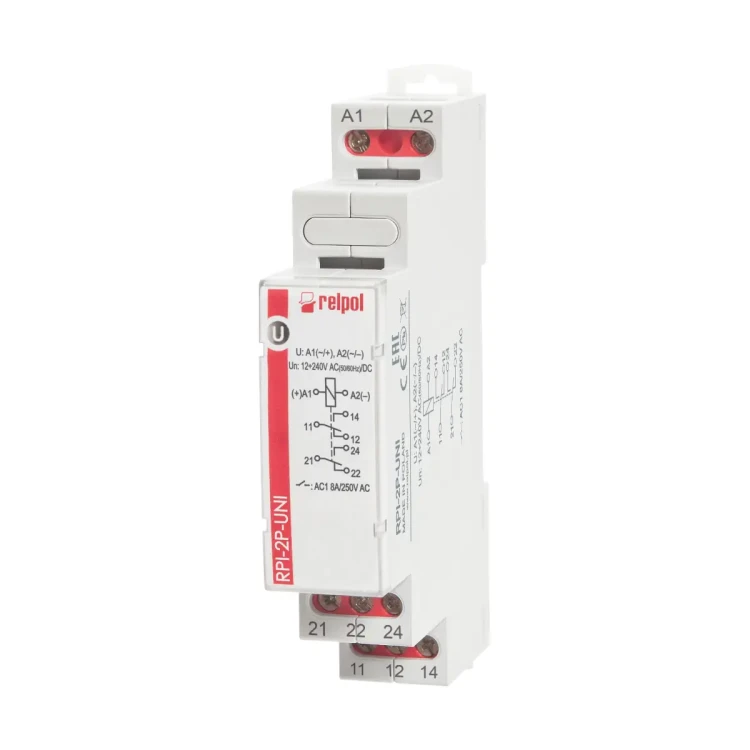

RPI-2P-UNI Przekaźnik modułowy

RPI-2P-UNI to przekaźnik instalacyjny (elektromagnetyczny) firmy Relpol, w obudowie modułowej o szerokości 17,5 mm, przeznaczony do bezpośredniego montażu na szynie 35 mm (PN-EN 60715). Wersja UNI posiada szeroki zakres zasilania cewki 12…240 V AC/DC oraz 2 zestyki przełączne (2P), dzięki czemu sprawdza się w automatyce budynków i instalacjach elektrycznych, a także w automatyce przemysłowej i energetycznej.

Najważniejsze cechy

• Producent: Relpol
• Model: RPI-2P-UNI
• Typ: przekaźnik instalacyjny (elektromagnetyczny), moduł instalacyjny 17,5 mm
• Liczba i rodzaj zestyków: 2P – 2 zestyki przełączne
• Materiał styków: AgSnO₂ (styki bez kadmu)
• Zasilanie cewki: 12…240 V AC/DC (AC: 50/60 Hz)
• Sygnalizacja: zielona dioda LED (świeci ciągle – zasilanie prawidłowe)
• Montaż: szyna 35 mm, dwa zaczepy (góra i dół), położenie pracy – dowolne
• Stopień ochrony obudowy: IP20 (wg PN-EN 60529)
• Zgodność: RoHS

Zastosowanie

• automatyka budynków (we współpracy z zegarami sterującymi, wyłącznikami, przyciskami sterowniczymi),
• instalacje elektryczne,
• automatyka przemysłowa i energetyczna,
• rozdzielnice aparatury modułowej.

Parametry styków (obwód wyjściowy)

• Maksymalne napięcie zestyków: 300 V AC / 300 V DC
• Minimalne napięcie zestyków: 10 V
• Minimalny prąd zestyków: 10 mA
• Znamionowy prąd obciążenia:
• • AC1: 8 A / 250 V AC
  • DC1: 8 A / 24 V DC
• Maksymalny prąd załączania: 15 A
• Obciążalność prądowa trwała zestyku: 8 A
• Maksymalna moc łączeniowa (AC1): 2 000 VA
• Minimalna moc łączeniowa: 1 W
• Rezystancja zestyków: ≤ 100 mΩ
• Maks. częstość łączeń: 600 cykli/h (przy obciążeniu znam. w kat. AC1)
• Częstość łączeń bez obciążenia: 72 000 cykli/h

Zasilanie (obwód wejściowy)

• Napięcie znamionowe: 12…240 V AC/DC
• Zaciski zasilania: (+)A1, (–)A2
• Napięcie odpadowe: AC: ≥ 0,15 U_n, DC: ≥ 0,05 U_n
• Roboczy zakres napięcia zasilania: 0,85…1,1 U_n
• Znamionowy pobór mocy: ≤ 1,5 W
• Zakres częstotliwości zasilania (AC): 48…63 Hz

Izolacja (wg PN-EN 60664-1)

• Znamionowe napięcie izolacji: 250 V AC
• Znamionowe napięcie udarowe: 4 000 V (1,2/50 µs)
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia izolacji: 2
• Klasa palności: V-0 dla obudowy modułowej (wg UL 94)
• Napięcie probiercze wejście–wyjście: 4 000 V AC (typ izolacji: podstawowa)
• Napięcie probiercze przerwy zestykowej: 1 000 V AC (rodzaj przerwy: oddzielenie niepełne)
• Napięcie probiercze pomiędzy torami prądowymi: 2 000 V AC (zestyki 2P, typ izolacji: podstawowa)

Montaż i okablowanie

• Montaż: bezpośrednio na szynie 35 mm wg PN-EN 60715; położenie pracy – dowolne
• Połączenia: maks. przekrój przewodów 1 × 2,5 mm² (1 × 14 AWG)
• Długość odizolowania przewodów: 6,5 mm
• Maks. moment dokręcenia zacisku: 0,5 Nm
• Zaciski: śruba uniwersalna (pod krzyżak z nacięciem lub płaski wkrętak)

Dane mechaniczne i środowiskowe

• Wymiary (a × b × h): 90 × 17,5 × 64,6 mm
• Długość z zaczepami na szynę 35 mm: 98,8 mm
• Masa: 65 g
• Temperatura otoczenia (składowanie): -40…+70°C
• Temperatura otoczenia (praca): -20…+50°C
• Wilgotność względna: do 85%
• Odporność na udary: 15 g (11 ms)
• Odporność na wibracje (zestyk zwierny / rozwierny): 9 g / 5 g (10…150 Hz)

Podsumowanie

Relpol RPI-2P-UNI to kompaktowy przekaźnik instalacyjny na szynę DIN 35 mm z 2 zestykami przełącznymi oraz uniwersalnym zasilaniem cewki 12…240 V AC/DC. Zapewnia parametry styków do 8 A (AC1 250 V / DC1 24 V), posiada zieloną diodę LED sygnalizującą poprawne zasilanie i sprawdza się w typowych aplikacjach automatyki budynkowej oraz w rozdzielnicach modułowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: przekaźnik instalacyjny RPI-2P-UNI, przeznaczony do montażu na szynie 35 mm zgodnie z PN-EN 60715.
• Posiada oznaczenie CE oraz deklarowaną zgodność z RoHS.
• Urządzenie elektryczne do zastosowań instalacyjnych i automatyki. Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Przed montażem i podłączeniem należy upewnić się, że parametry pracy produktu zapewniają odpowiedni margines bezpieczeństwa dla urządzenia lub systemu. Nie wolno stosować produktu poza parametrami podanymi w specyfikacji.
• Nie dotykać części znajdujących się pod napięciem. Grozi to porażeniem prądem elektrycznym.
• Produkt należy podłączyć prawidłowo, zgodnie ze schematem połączeń i oznaczeniami zacisków. Nieprawidłowe podłączenie może spowodować nieprawidłowe działanie, nadmierne przegrzewanie lub ryzyko pożaru.
• Znamionowe napięcie wejścia dla modelu RPI-2P-UNI: 12...240 V AC/DC, AC 50/60 Hz. Roboczy zakres napięcia zasilania: 0,85...1,1 Un.
• Dla obwodu styków nie przekraczać wartości znamionowych określonych dla modelu RPI-2P-UNI, w tym maksymalnego napięcia zestyków 300 V AC / 300 V DC oraz znamionowego prądu obciążenia 8 A / 250 V AC i 8 A / 24 V DC.
• Stopień ochrony obudowy wynosi IP20. Produkt nie zapewnia ochrony przed wodą i należy go stosować wyłącznie w odpowiednio zabezpieczonych rozdzielnicach lub obudowach.
• Urządzenie należy użytkować w temperaturze otoczenia od -20°C do +50°C, bez kondensacji i oblodzenia, przy wilgotności względnej do 85%.
• Położenie pracy jest dowolne, jednak montaż musi być wykonany prawidłowo na szynie DIN 35 mm. Należy stosować przewody o maksymalnym przekroju 1 x 2,5 mm², długości odizolowania 6,5 mm i dokręcać zaciski momentem maks. 0,5 Nm.
• Jeżeli wadliwe działanie produktu może spowodować poważne straty materialne lub zagrożenie dla zdrowia, życia ludzi albo zwierząt, urządzenie lub system należy wyposażyć w dodatkowy, podwójny system bezpieczeństwa.
