SAS31.03 Siłownik elektromechaniczny, skok 5,5 mm, 400 N, 3-stawny, 230 V AC, 30 s (zastępuje SQS35.03)

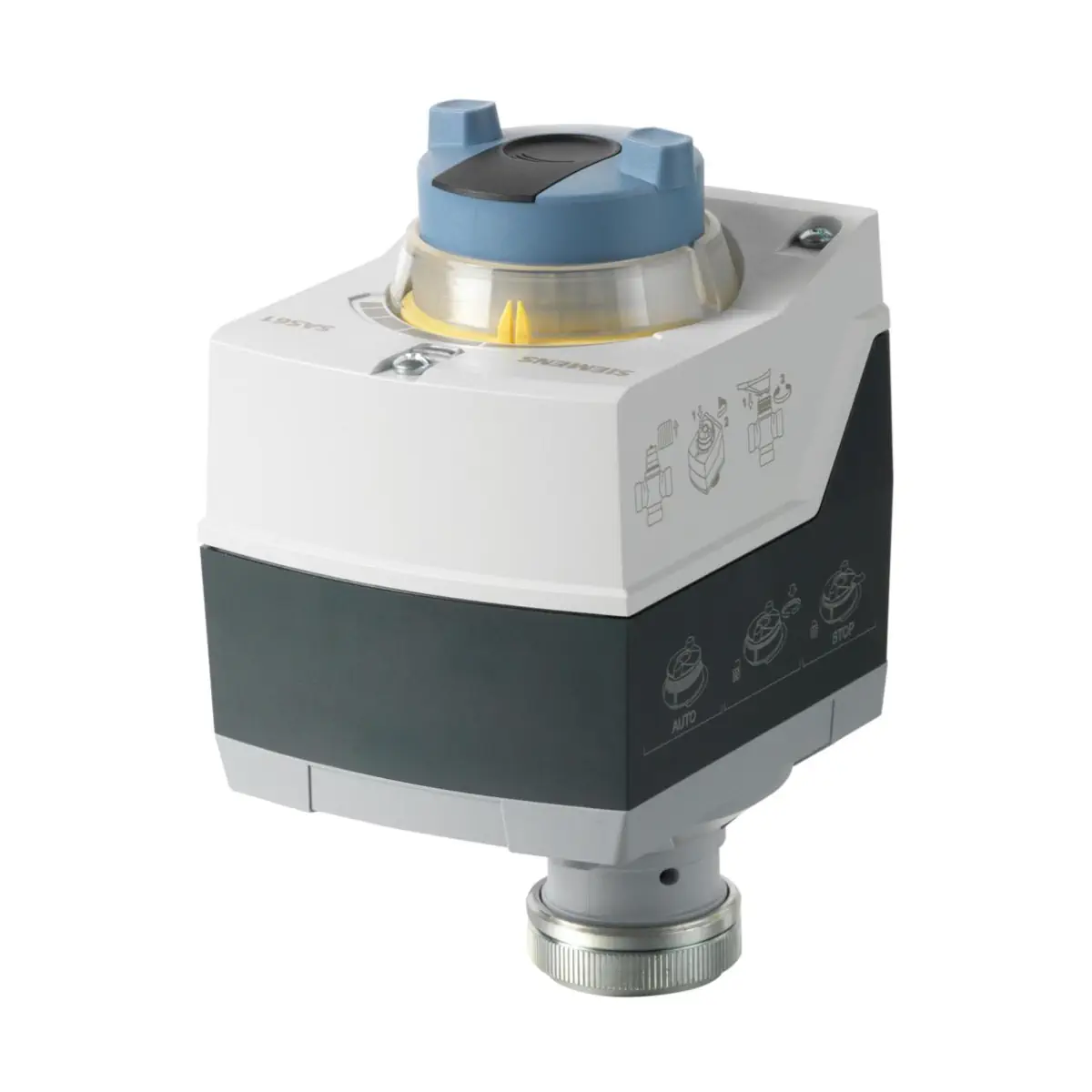

SAS31.03 to elektromechaniczny siłownik Siemens ACVATIX o skoku 5,5 mm i sile 400 N, przeznaczony do 3-stawnego sterowania zaworami regulacyjnymi lub odcinającymi w instalacjach grzewczych i klimatyzacyjnych. Zasilany jest napięciem AC 230 V i montowany bezpośrednio na zaworze – bez dodatkowych czynności montażowych. Siłownik posiada pokrętło ręcznego sterowania, wskaźnik położenia oraz sygnalizację stanu (LED).

Najważniejsze cechy

• Producent: Siemens
• Model: SAS31.03
• Nr magazynowy: S55158-A107
• Typ: siłownik elektromechaniczny do zaworów
• Zasilanie: 230 V AC ±15%
• Częstotliwość: 45…65 Hz
• Sterowanie: 3-stawne (Y1 / Y2)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 30 s
• Sprężyna powrotna: nie
• Sterowanie ręczne: tak (nieprzeznaczone do pracy ciągłej)
• Stopień ochrony obudowy: IP54

Zastosowanie

Siłownik SAS31.03 służy do sterowania przelotowymi i trójdrogowymi zaworami Siemens o skoku 5,5 mm, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych, w szczególności:

• VVG44../VXG44..
• VVG55..
• VVG549..

Z zastosowaniem łącznika montażowego ASK30 siłownik może być również stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Funkcje i działanie

Sterowanie 3-stawne

Siłownik jest sterowany sygnałem 3-stawnym poprzez zaciski Y1 lub Y2, przenosząc żądane położenie na zawór.

Wskaźnik położenia i sygnalizacja stanu

• Wskaźnik położenia ułatwia ocenę aktualnej pozycji siłownika na zaworze.
• Dioda LED sygnalizuje stan pracy.

Sterowanie ręczne

• Siłownik posiada pokrętło ręcznego sterowania (funkcja nie jest przeznaczona do pracy ciągłej).

Dodatkowe funkcje (opcjonalnie)

• Możliwość rozbudowy o przełącznik pomocniczy ASC10.51 (nastawiane punkty przełączania).

Podłączenie elektryczne i okablowanie

• Zaciski podłączeniowe (SAS31..): N – neutralny systemowy (SN), Y1 – sygnał sterujący (wysuwanie trzpienia), Y2 – sygnał sterujący (wsuwanie trzpienia).
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16).
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm.
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A.
• Typowy prąd rozruchowy (siłowniki 3-stawne bez ciągłego zasilania): 2,3 A.

Dane techniczne

• Napięcie zasilające: 230 V AC ±15%
• Częstotliwość: 45…65 Hz
• Pobór mocy (50 Hz): 3,5 / 2,9 VA (druga wartość: pobór mocy podczas normalnej pracy)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…130 °C
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): II
• Warunki otoczenia (praca): -5…55 °C, 5…95% r.h. (bez kondensacji)
• Masa: 0,4 kg

Montaż

• Montaż bezpośredni na zaworach o skoku 5,5 mm – bez dodatkowych czynności.
• Do zastosowań na zewnątrz należy stosować osłonę pogodową ASK39.2 (stopień ochrony IP54 pozostaje niezmieniony).
• Siłownik nie wymaga konserwacji.

Podsumowanie

Siemens SAS31.03 to szybki siłownik 3-stawny AC 230 V o sile 400 N i skoku 5,5 mm, przeznaczony do zaworów Siemens stosowanych w układach ogrzewania i klimatyzacji. Bezpośredni montaż na zaworze, stopień ochrony IP54 oraz ręczne sterowanie i sygnalizacja stanu sprawiają, że jest to praktyczne rozwiązanie do automatyki HVAC.

Pliki do pobrania:
SAS31.03 Karta katalogowa
SAS31.03 Instrukcja montażu
