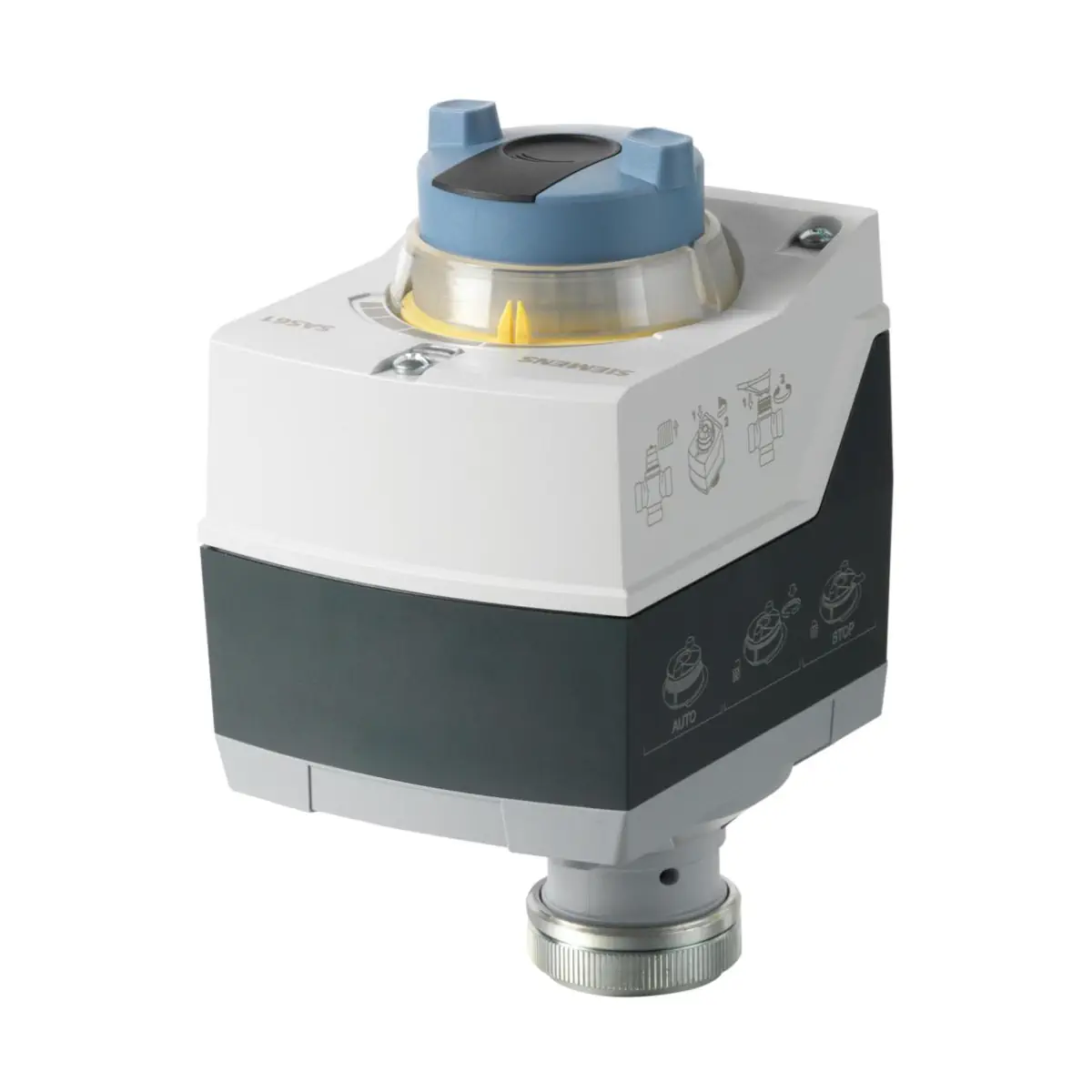

SAS81.00 Siłownik elektromechaniczny, skok 5,5 mm, 400 N, 3-stawny, 24 V AC/DC, 150 s (zastępuje SQS85.00)

SAS81.00 to siłownik elektromechaniczny Siemens (ACVATIX) o sile 400 N i skoku 5,5 mm, przeznaczony do bezpośredniego montażu na zaworach przelotowych i trójdrogowych Siemens w instalacjach grzewczych i klimatyzacyjnych. Wersja SAS81.00 zasilana jest napięciem 24 V AC/DC i pracuje ze sterowaniem 3-stawnym (sygnały Y1 / Y2). Siłownik posiada pokrętło sterowania ręcznego, wskaźnik położenia oraz sygnalizację stanu LED.

Najważniejsze cechy

• Producent: Siemens
• Model: SAS81.00
• Nr magazynowy: S55158-A103
• Typ: siłownik elektromechaniczny do zaworów
• Sterowanie: 3-stawne (Y1 / Y2)
• Napięcie zasilania: 24 V AC/DC (±20% / dla DC +20% / -15%)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 120 s
• Sprężyna powrotna: nie
• Pobór mocy: 2,2 / 2,0 VA
• Stopień ochrony: IP54
• Ręczne sterowanie: pokrętło sterowania ręcznego

Zastosowanie

Siłownik SAS81.00 jest przeznaczony do sterowania zaworami Siemens o skoku 5,5 mm, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych:

• VVG44.. / VXG44..
• VVG55..
• VVG549..

Funkcje i obsługa

Sterowanie 3-stawne (Y1 / Y2)

• Y1: sygnał sterujący wysuwanie trzpienia siłownika
• Y2: sygnał sterujący wsuwanie trzpienia siłownika

Wskaźniki i sterowanie ręczne

• Wskaźnik położenia ułatwia kontrolę aktualnego ustawienia.
• Dioda LED sygnalizuje stan pracy.
• Pokrętło sterowania ręcznego umożliwia ręczne przestawienie siłownika.

Podłączenie elektryczne i okablowanie

• Zaciski: G (potencjał systemowy SP), Y1, Y2
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20); długość gwintu maks. 9 mm
• Częstotliwość: 45…65 Hz

Dane techniczne

• Zasilanie: 24 V AC/DC (±20% / DC +20% / -15%)
• Sterowanie: 3-stawne (Y1 / Y2)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 120 s
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…130°C
• Stopień ochrony obudowy: IP54
• Warunki otoczenia (praca): -5…55°C, 5…95% r.h. (bez kondensacji)
• Masa: 0,4 kg

Montaż

• Bezpośredni montaż na zaworze – bez dodatkowych czynności.
• Do zastosowań na zewnątrz pomieszczeń należy stosować osłonę pogodową ASK39.2 (stopień ochrony IP54 pozostaje niezmieniony).

Wyposażenie dodatkowe

• ASC10.51 – przełącznik pomocniczy (nastawiane punkty przełączania), obciążalność 24…230 V AC, 6 (2) A, bezpotencjałowy
• ASK39.2 – osłona pogodowa

Podsumowanie

Siemens SAS81.00 to solidny siłownik 24 V AC/DC ze sterowaniem 3-stawnym, oferujący 400 N siły i 5,5 mm skoku, przeznaczony do zaworów Siemens w instalacjach HVAC. Bezpośredni montaż, pokrętło ręczne, wskaźnik położenia, dioda LED oraz obudowa IP54 czynią go praktycznym wyborem do automatyki zaworowej w systemach grzewczych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami. Nie wyrzucać z odpadami komunalnymi.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Urządzenie elektryczne niskonapięciowe 24 V AC/DC. Przed montażem, podłączeniem przewodów lub montażem akcesoriów należy odłączyć napięcie zasilające.
• Siłownik należy stosować wyłącznie zgodnie z przeznaczeniem, do współpracy z kompatybilnymi zaworami Siemens o skoku 5,5 mm, wskazanymi w dokumentacji producenta.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych przez producenta. Do zastosowań na zewnątrz należy stosować osłonę pogodową ASK39.2; bez niej montaż zewnętrzny jest niedozwolony.
• Stopień ochrony IP54 jest zachowany wyłącznie przy zastosowaniu odpowiednich dławików kablowych zgodnie z dokumentacją producenta.
• Przewód należy wprowadzić przez dławnicę w taki sposób, aby utworzyć pętlę ściekową ograniczającą możliwość wnikania wody do urządzenia.
• Podczas montażu siłownik należy wyrównać przed dokręceniem nakrętki. Po dokręceniu nakrętki nie obracać siłownika.
• Nakrętkę mocującą należy dokręcać wyłącznie ręcznie, bez użycia narzędzi. Nadmierna siła podczas montażu lub okablowania może spowodować uszkodzenie urządzenia.
• Jeżeli zawór lub rury są gorące, nie dotykać nakrętki mocującej. Wysoka temperatura elementów instalacji może spowodować oparzenia.
• Przed ponownym uruchomieniem należy upewnić się, że siłownik został prawidłowo zamontowany na zaworze.
• Sterowanie ręczne, jeśli jest używane, nie jest przeznaczone do pracy ciągłej.
• Urządzenie przeznaczone do pracy w temperaturze otoczenia od -5°C do +55°C, przy wilgotności 5...95% r.h. bez kondensacji. Przekroczenie dopuszczalnych warunków pracy może spowodować nieprawidłowe działanie lub uszkodzenie produktu.
