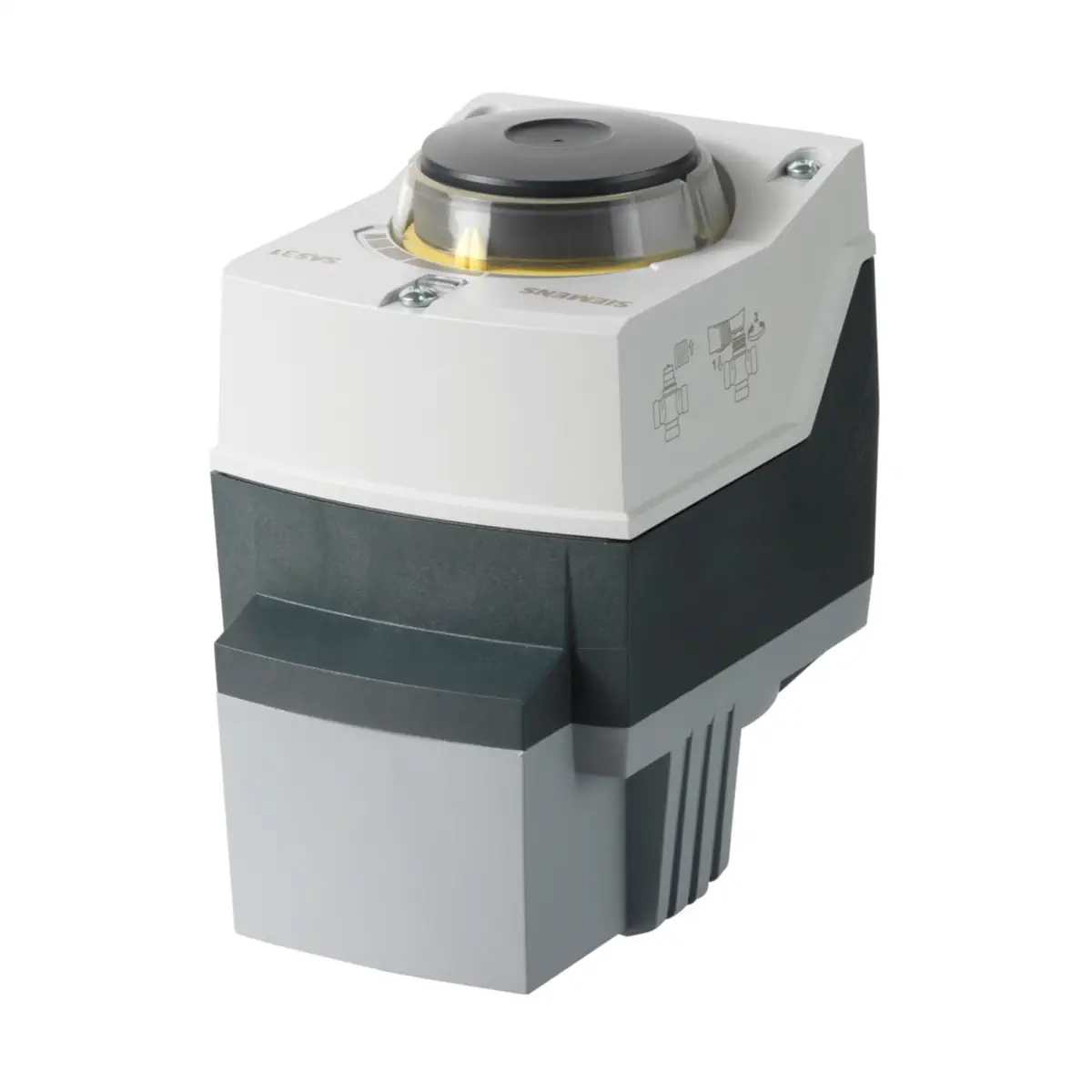

SAS31.53 Siłownik elektromechaniczny, skok 5,5 mm, 400 N, 3-stawny, 230 V AC, 30 s, sprężyna powrotna (zastępuje SQS35.53)

SAS31.53 to siłownik elektromechaniczny Siemens ACVATIX o sile 400 N i skoku 5,5 mm, zasilany 230 V AC i sterowany sygnałem 3-stawnym (Y1/Y2). Przeznaczony jest do bezpośredniego montażu na zaworach Siemens o skoku 5,5 mm, stosowanych jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych. Wersja SAS31.53 wyposażona jest w sprężynę powrotną oraz posiada zacisk 21 (funkcja bezpieczeństwa).

Najważniejsze cechy

• Producent: Siemens
• Model: SAS31.53
• Seria: ACVATIX SAS..
• Typ: siłownik elektromechaniczny do zaworów o skoku 5,5 mm
• Napięcie zasilania: 230 V AC ±15%
• Częstotliwość: 45…65 Hz
• Sygnał sterujący: 3-stawny (Y1 / Y2)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 30 s
• Sprężyna powrotna: tak (czas < 14 s)
• Sygnalizacja: wskaźnik położenia i sygnalizacja stanu (dioda LED)
• Stopień ochrony obudowy: IP54
• Klasa izolacji (EN 60730): II (dla siłowników SAS31.. 230 V AC)
• Temperatura otoczenia (praca): -5…55°C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)

Zastosowanie

Siłownik SAS31.53 służy do sterowania przelotowymi i trójdrogowymi zaworami Siemens o skoku 5,5 mm, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych.

• VVG44.. / VXG44..
• VVG55..
• VVG549..

Z łącznikiem montażowym ASK30 siłownik może być także stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51..

Funkcje i działanie

Sterowanie 3-stawne

Sygnał 3-stawny steruje siłownikiem poprzez zaciski połączeniowe Y1 lub Y2, a żądane położenie jest przenoszone na zawór.

Sprężyna powrotna i funkcja bezpieczeństwa

• SAS31.53 posiada sprężynę powrotną (czas działania < 14 s).
• Siłownik posiada zacisk 21 opisany jako funkcja bezpieczeństwa.

Rozszerzenie funkcji

Dodatkowe funkcje można realizować z użyciem przełącznika pomocniczego ASC10.51.

Podłączenie elektryczne i okablowanie

• Zaciski (SAS31.53 / SAS31.5..): N (neutralny systemowy), Y1, Y2, 21 (funkcja bezpieczeństwa)
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm

Dane techniczne

• Zasilanie: 230 V AC ±15%, 45…65 Hz
• Pobór mocy: 5,5 VA / 3,8 VA (druga wartość: podczas normalnej pracy)
• Typowy prąd rozruchowy (siłowniki 3-stawne bez ciągłego zasilania): 2,3 A
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…130°C
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Warunki otoczenia (praca): -5…55°C, 5…95% r.h. (bez kondensacji)

Montaż

• Montaż: bezpośrednio na zaworach (bez dodatkowych czynności montażowych).
• Zastosowanie na zewnątrz: wymagane stosowanie osłony pogodowej ASK39.2 (stopień ochrony IP54 pozostaje niezmieniony).

Podsumowanie

Siemens SAS31.53 to siłownik elektromechaniczny 230 V AC z 3-stawnym sterowaniem, o sile 400 N i skoku 5,5 mm. Dzięki sprężynie powrotnej, zaciskowi 21 (funkcja bezpieczeństwa), klasie szczelności IP54 oraz bezpośredniemu montażowi na zaworach Siemens o skoku 5,5 mm, sprawdza się w układach grzewczych i klimatyzacyjnych jako napęd do zaworów regulacyjnych i odcinających.
