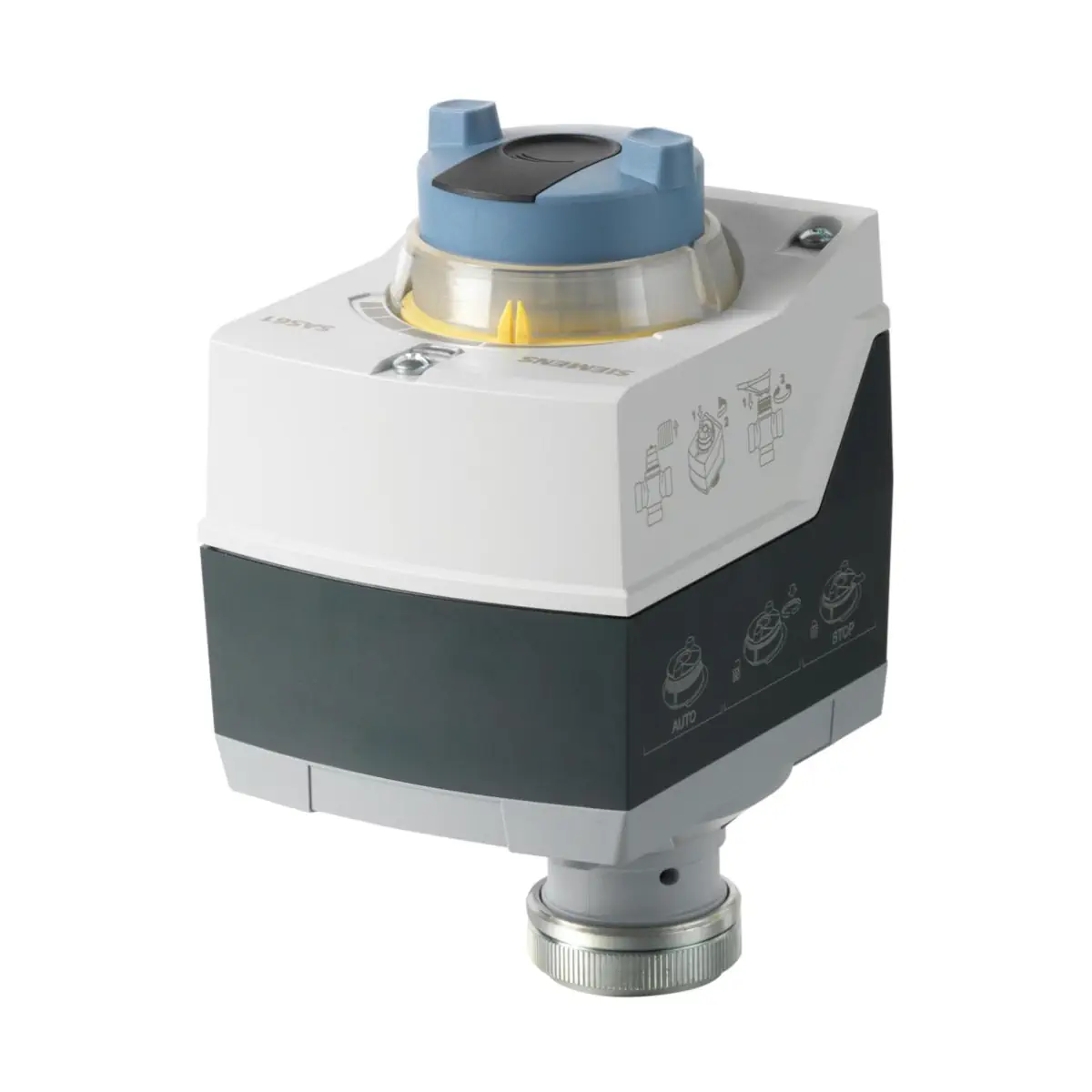

SAS81.03 Siłownik elektromechaniczny, skok 5,5 mm, 400 N, 3-stawny, 24 V AC/DC, 30 s (zastępuje SQS85.03)

SAS81.03 to siłownik elektromechaniczny Siemens z serii ACVATIX SAS.., przeznaczony do bezpośredniego montażu na zaworach o skoku 5,5 mm. Pracuje z napięciem 24 V AC/DC i realizuje sterowanie 3-stawne (sygnały Y1 / Y2). Siłownik zapewnia siłę 400 N i czas przebiegu 30 s, a wbudowane pokrętło ręcznego sterowania, wskaźnik położenia oraz dioda LED ułatwiają uruchomienie i obsługę w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: SAS81.03
• Seria: ACVATIX SAS..
• Typ: siłownik elektromechaniczny do zaworów (skok 5,5 mm)
• Zasilanie: 24 V AC/DC (±20%) lub 24 V AC klasa 2 (US)
• Sygnał sterujący: 3-stawny (Y1 / Y2)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 30 s
• Sprężyna powrotna: nie
• Sterowanie ręczne: tak (pokrętło)
• Sygnał zwrotny położenia: brak
• Stopień ochrony obudowy: IP54
• Sygnalizacja: wskaźnik położenia i dioda LED
• Możliwość rozbudowy: opcjonalny przełącznik pomocniczy ASC10.51

Zastosowanie

Siłownik SAS81.03 służy do sterowania przelotowymi i trójdrogowymi zaworami Siemens o skoku 5,5 mm, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych. Przeznaczony do współpracy z zaworami:

• VVG44../VXG44..
• VVG55..
• VVG549..

Z zastosowaniem łącznika montażowego ASK30 siłownik może być także użyty z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Funkcje i działanie

Sterowanie 3-stawne (Y1 / Y2)

Sterowanie 3-stawne realizowane jest poprzez zaciski Y1 lub Y2. Żądane położenie jest przenoszone na zawór.

Ręczne sterowanie i sygnalizacja

• Pokrętło ręcznego sterowania ułatwia nastawę podczas uruchomienia i serwisu.
• Wskaźnik położenia pozwala na szybką ocenę stopnia otwarcia.
• Dioda LED zapewnia sygnalizację stanu.

Dodatkowe funkcje (wyposażenie opcjonalne)

• ASC10.51 – przełącznik pomocniczy z nastawianymi punktami przełączania; obciążalność 24…230 V AC, 6 (2) A, styk bezpotencjałowy.

Podłączenie elektryczne i okablowanie

• Zaciski podłączeniowe: G (potencjał systemowy), Y1 (sygnał sterujący – wysuwanie trzpienia siłownika), Y2 (sygnał sterujący – wsuwanie trzpienia siłownika).
• Napięcie wejść Y1 / Y2: 24 V AC (±20%) / 24 V DC (+20% / -15%).
• Typowy prąd rozruchowy (siłowniki 3-stawne bez ciągłego zasilania): 2,8 A.
• Przekrój przewodów: 0,75…1,5 mm² (AWG 20…16).
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm.

Dane techniczne

• Zasilanie: 24 V AC/DC (±20%) lub 24 V AC klasa 2 (US)
• Częstotliwość: 45…65 Hz
• Pobór mocy (50 Hz): 2,5 / 2,1 VA (druga wartość: pobór mocy podczas normalnej pracy)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…130 °C
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa izolacji (EN 60730): III
• Temperatura otoczenia (praca): -5…55 °C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…70 °C
• Temperatura składowania: -15…55 °C

Wymiary i masa

• Wymiary (A × B × C): 151 × 80 × 93 mm
• Przyłącze (F): G ¾
• Masa: 0,4 kg

Montaż

• Bezpośredni montaż na zaworze – bez dodatkowych czynności montażowych.
• Zastosowanie na zewnątrz: wymagane użycie osłony pogodowej ASK39.2 (stopień ochrony IP54 pozostaje niezmieniony).
• Siłownik nie wymaga konserwacji.

Podsumowanie

Siemens SAS81.03 to solidny siłownik 24 V AC/DC ze sterowaniem 3-stawnym, o sile 400 N i skoku 5,5 mm, przeznaczony do zaworów Siemens w instalacjach grzewczych i klimatyzacyjnych. Krótki czas przebiegu 30 s, ręczne sterowanie pokrętłem oraz czytelna sygnalizacja położenia i stanu ułatwiają uruchomienie i eksploatację w aplikacjach HVAC.
