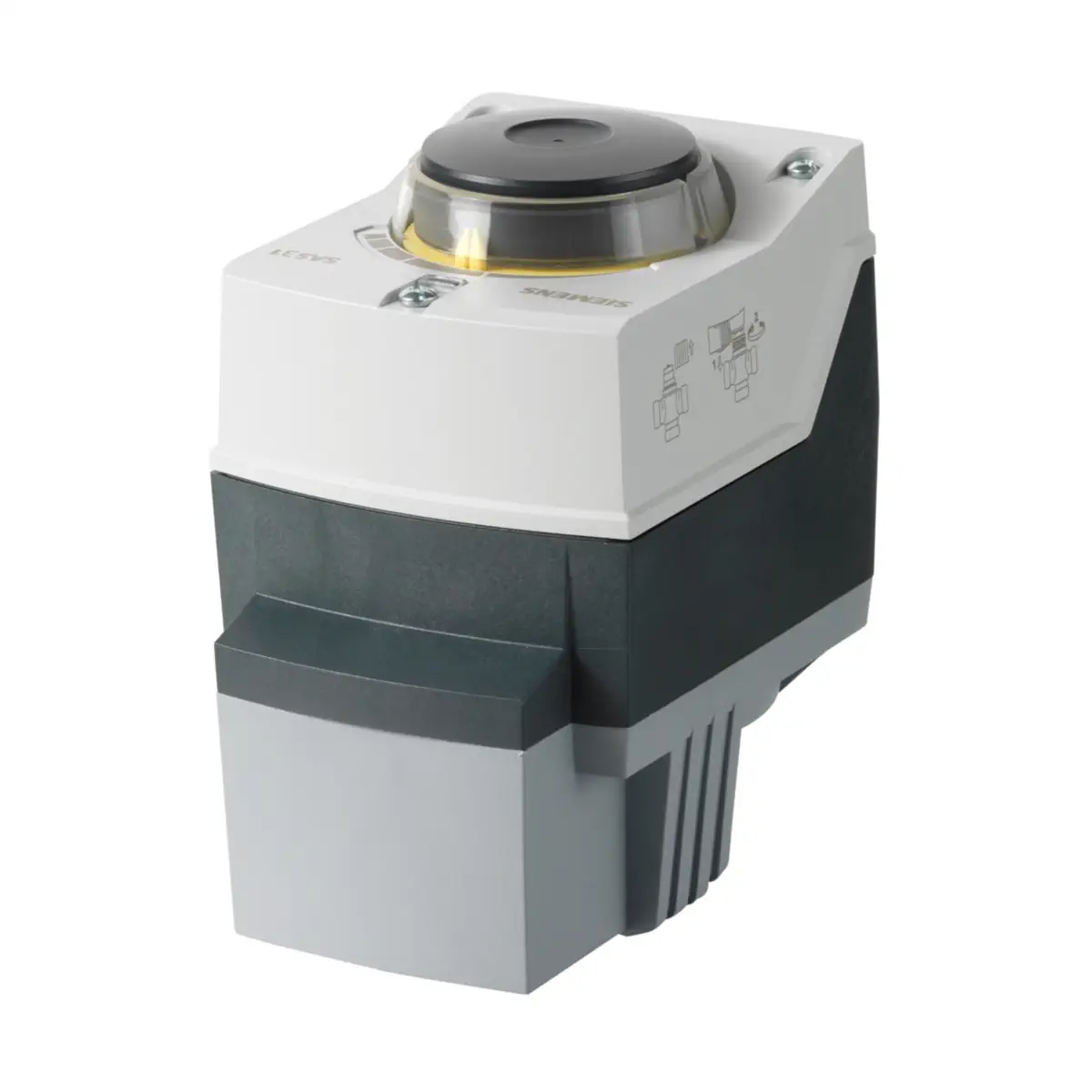

SAS31.50 Siłownik elektromechaniczny, skok 5,5 mm, 400 N, 3-stawny, 230 V AC, 150 s, sprężyna powrotna (zastępuje SQS35.50)

SAS31.50 to elektromechaniczny siłownik do zaworów Siemens ACVATIX o sile 400 N i skoku 5,5 mm, zasilany napięciem AC 230 V i sterowany sygnałem 3-stawnym. Wersja ta posiada sprężynę powrotną (czas powrotu < 28 s) oraz funkcję bezpieczeństwa realizowaną poprzez dedykowany zacisk. Siłownik jest przeznaczony do bezpośredniego montażu na zaworach Siemens o skoku 5,5 mm, stosowanych jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SAS31.50
• Nr magazynowy: S55158-A108
• Typ: siłownik elektromechaniczny do zaworów przelotowych i trójdrogowych
• Zasilanie: AC 230 V ± 15%
• Sygnał sterujący: 3-stawny (Y1 / Y2)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 120 s
• Sprężyna powrotna: tak (czas powrotu < 28 s)
• Stopień ochrony obudowy: IP54
• Klasa izolacji (EN 60730): II
• Dopuszczalna temperatura czynnika w zaworze: 1…130°C

Zastosowanie

Siłownik SAS31.50 jest przeznaczony do sterowania zaworami Siemens o skoku 5,5 mm:

• VVG44../VXG44..
• VVG55..
• VVG549..

Z łącznikiem montażowym ASK30 może być także stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu:

• X3i..
• VVG45..
• VXG45..
• VXG46..
• VVI51..

Funkcje i działanie

Sterowanie 3-stawne (Y1 / Y2)

• Sygnał 3-stawny steruje siłownikiem poprzez zaciski połączeniowe Y1 lub Y2.
• Żądane położenie jest przenoszone na zawór.

Sprężyna powrotna

• Siłownik posiada sprężynę powrotną.
• Czas przebiegu sprężyny: < 28 s (czas przy niskiej temperaturze może być nieco dłuższy).

Podłączenie elektryczne i okablowanie

• Zaciski (SAS31.5..): N – neutralny systemowy (SN), Y1 – sygnał sterujący (wysuwanie trzpienia siłownika), Y2 – sygnał sterujący (wsuwanie trzpienia siłownika), 21 – funkcja bezpieczeństwa.
• Częstotliwość: 45…65 Hz
• Typowy prąd rozruchowy (siłowniki 3-stawne bez ciągłego zasilania): 2,3 A
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm

Dane techniczne

• Napięcie zasilające: AC 230 V ± 15%
• Sterowanie: 3-stawne (Y1 / Y2)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 120 s
• Sprężyna powrotna: tak, < 28 s
• Dopuszczalna temperatura czynnika w zaworze: 1…130°C
• Stopień ochrony: IP54 (EN 60529)
• Klasa izolacji: II (EN 60730)
• Temperatura otoczenia (praca): -5…55°C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…70°C
• Temperatura składowania: -15…55°C

Montaż i eksploatacja

• Montaż: do bezpośredniego montażu na zaworach – bez dodatkowych czynności.
• Zastosowanie na zewnątrz: wyłącznie z osłoną pogodową ASK39.2 (stopień ochrony IP54 pozostaje niezmieniony).
• Konserwacja: siłownik nie wymaga konserwacji.

Wyposażenie dodatkowe (opcjonalne)

• ASC10.51 – przełącznik pomocniczy (nastawiane punkty przełączania), obciążalność 24…230 V AC, 6 (2) A, bezpotencjałowy
• ASK39.2 – osłona pogodowa

Podsumowanie

Siemens SAS31.50 to siłownik elektromechaniczny 400 N do zaworów o skoku 5,5 mm, zasilany AC 230 V i sterowany 3-stawnie. Sprężyna powrotna (< 28 s) oraz dedykowana funkcja bezpieczeństwa czynią go odpowiednim rozwiązaniem do aplikacji HVAC, w których wymagane jest niezawodne sterowanie zaworami Siemens.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektryczne niskonapięciowe z zasilaniem 230 V AC. Podczas podłączania i montażu należy zachować szczególną ostrożność; w dokumentacji wskazano zagrożenie życia w przypadku podłączenia AC 230 V.
• Należy przestrzegać krajowych przepisów oraz odpowiednich zasad bezpieczeństwa. Nieprzestrzeganie tych wymagań może spowodować obrażenia osób i uszkodzenie mienia.
• Przed zamocowaniem akcesoriów oraz przed pracami montażowymi należy odłączyć napięcie zasilające.
• Siłownik należy montować wyłącznie zgodnie z dokumentacją producenta i właściwymi schematami połączeń dla modelu SAS31.50.
• Produkt jest wyposażony w sprężynę powrotną. W przypadku zaniku zasilania element wykonawczy może samoczynnie powrócić do położenia bezpieczeństwa; podczas montażu i serwisu należy uwzględnić możliwość nieoczekiwanego ruchu.
• Nie rozbierać korpusu siłownika. Rozebranie obudowy może uwolnić naprężoną sprężynę powrotną i spowodować obrażenia wskutek szybko poruszających się części.
• Przed montażem siłownika na zaworze należy upewnić się, że siłownik został ręcznie ustawiony w pozycji 0 zgodnie z oznaczeniem producenta.
• Po ustawieniu i osadzeniu siłownika należy wyrównać go przed dokręceniem nakrętki. Nie wolno obracać siłownika po dokręceniu nakrętki.
• Nakrętkę mocującą należy dokręcać wyłącznie ręcznie, bez użycia narzędzi. Nie należy ponownie dokręcać nakrętki, jeśli połączenie poluzowało się wskutek wysokiej temperatury medium.
• Nie dotykać nakrętki mocującej, jeśli zawór, rury lub inne elementy instalacji są gorące.
• Należy unikać nadmiernej siły działającej na siłownik podczas montażu akcesoriów i okablowania.
• Stopień ochrony IP54 obowiązuje tylko przy zastosowaniu odpowiednich dławików kablowych zgodnie z dokumentacją producenta.
• W przypadku montażu na zewnątrz należy stosować osłonę pogodową ASK39.2; stopień ochrony IP54 pozostaje wtedy niezmieniony.
• Przewód należy podłączyć do dławnicy kablowej w taki sposób, aby utworzyć pętlę umożliwiającą ściekanie wody i ograniczającą ryzyko przedostania się wilgoci do urządzenia.
• Urządzenie należy eksploatować w dopuszczalnych warunkach otoczenia określonych przez producenta, w szczególności w zakresie temperatur pracy od -5 °C do +55 °C oraz bez kondensacji wilgoci.
• Urządzenia nie wolno wyrzucać z odpadami komunalnymi. Należy je utylizować jako zużyty sprzęt elektroniczny zgodnie z obowiązującymi przepisami i odpowiednimi kanałami zbiórki.

Pliki do pobrania:
SAS31.50 Karta katalogowa
SAS31.50 Instrukcja montażu
