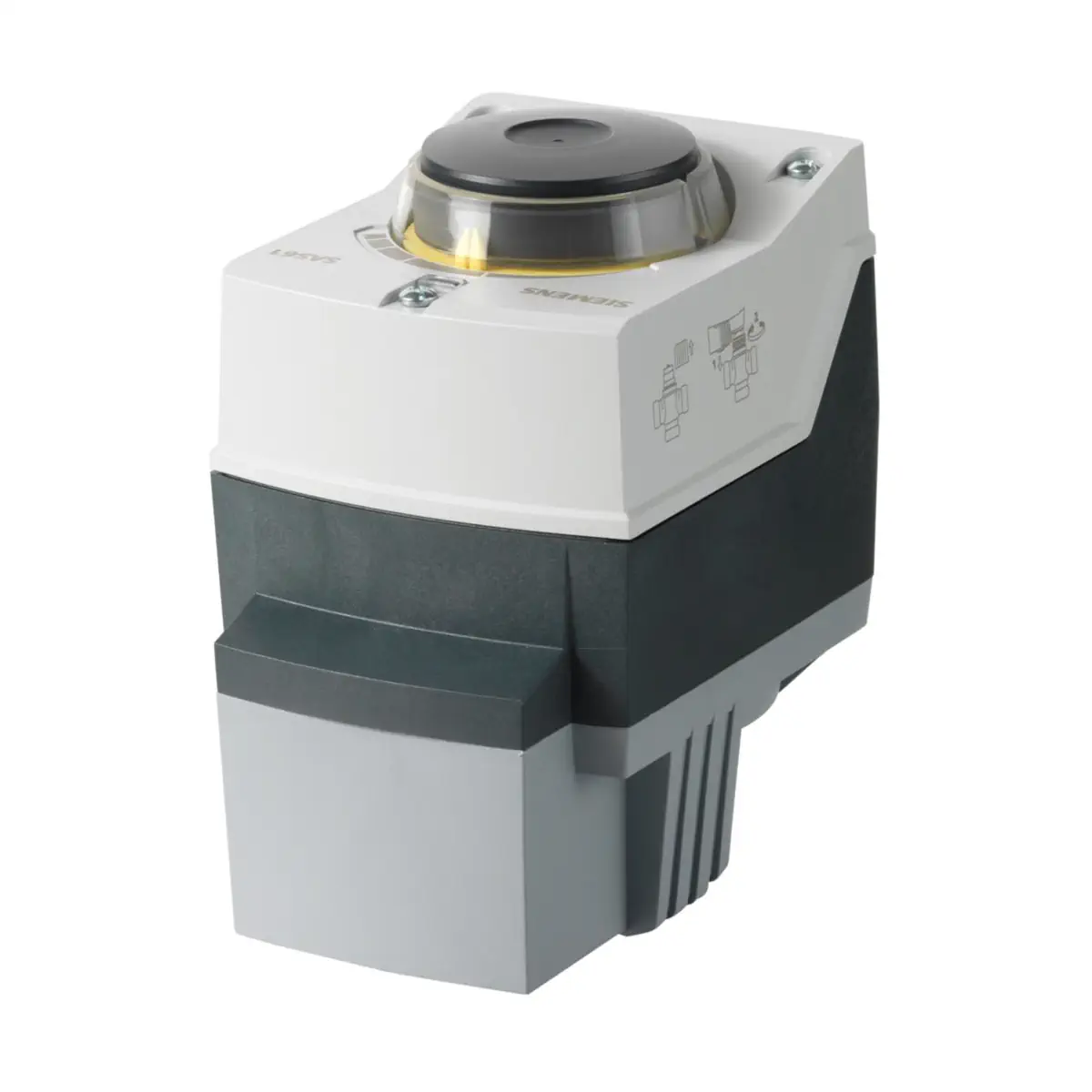

SAS61.53 Siłownik elektromechaniczny, skok 5,5 mm, 400 N, 0..10 V / 4..20 mA / 0..1000 Ω, 24 V AC/DC, 30 s, sprężyna powrotna (zastępuje SQS65.5)

SAS61.53 to elektromechaniczny siłownik do zaworów Siemens ACVATIX o skoku 5,5 mm i sile 400 N, przeznaczony do sterowania zaworami regulacyjnymi i odcinającymi w instalacjach grzewczych oraz klimatyzacyjnych. Siłownik zasilany jest 24 V AC/DC i pracuje w trybie sterowania ciągłego sygnałem 0…10 V DC / 4…20 mA / 0…1000 Ω. Wersja SAS61.53 nie posiada sprężyny powrotnej.

Najważniejsze cechy

• Producent: Siemens
• Model: SAS61.53
• Nr magazynowy: S55158-A102
• Typ: siłownik elektromechaniczny do zaworów (skok 5,5 mm)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Sygnał sterujący: 0…10 V DC / 4…20 mA DC / 0…1000 Ω
• Sygnał zwrotny położenia U: DC 0…10 V ±1% (obciążenie > 10 kΩ, maks. 1 mA)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Automatyczna kalibracja podczas uruchomienia oraz detekcja gniazda zaworu
• Detekcja ciał obcych: 3 próby pokonania przeszkody; przy niepowodzeniu ograniczony zakres ruchu i migająca czerwona LED
• Stopień ochrony obudowy: IP54
• Możliwość dodatkowych funkcji poprzez opcjonalny przełącznik pomocniczy ASC10.51

Zastosowanie

Siłownik SAS61.53 jest przeznaczony do sterowania przelotowymi i trójdrogowymi zaworami Siemens o skoku 5,5 mm, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach ogrzewania i klimatyzacji:

• VVG44.. / VXG44..
• VVG55..
• VVG549..

Z zastosowaniem łącznika montażowego ASK30 siłownik może być używany także z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm (typy: X3i.., VVG45.., VXG45.., VXG46.., VVI51..).

Funkcje i działanie

Sterowanie ciągłe (0…100%)

Zakres sygnału sterującego odpowiada zakresowi pozycjonowania (zamknięty…otwarty / skok 0…100%) w funkcji liniowej. Wybór sygnału sterującego oraz charakterystyki realizowany jest przełącznikiem DIL.

• Nastawa fabryczna: charakterystyka log (stałoprocentowa), sygnał 0…10 V DC
• Sygnał zwrotny U: DC 0…10 V (informacja o położeniu)

Kalibracja i diagnostyka

• Kalibracja przy uruchomieniu: siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu: wykrywanie na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.
• Detekcja ciał obcych: po napotkaniu przeszkody wykonywane są 3 próby jej pokonania; po niepowodzeniu siłownik pracuje w ograniczonym zakresie i LED miga na czerwono.

Sterowanie wymuszone (tryb Z)

Sterowanie wymuszone pozwala pominąć tryb automatyczny i wysterować siłownik z niezależnego układu.

• Wejście Z: R = 0…1000 Ω, G, G0 (skok proporcjonalny do R)
• Z podłączone do G: maks. skok 100%
• Z podłączone do G0: min. skok 0%
• Maks. napięcie: 24 V AC ±20% / 24 V DC +20% / -15%
• Pobór prądu: ≤ 0,1 mA

Podłączenie elektryczne i okablowanie

• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm
• Praca równoległa: do 10 siłowników (w zależności od wyjścia regulatora)

Dane techniczne

• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Częstotliwość (AC): 45…65 Hz
• Pobór mocy (50 Hz): 5,8 / 5,0 VA
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…130°C
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): III
• Temperatura otoczenia (praca): -5…55°C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…70°C
• Temperatura składowania: -15…55°C

Montaż i eksploatacja

• Montaż bezpośredni na zaworze (bez dodatkowych czynności).
• Zastosowanie na zewnątrz: wymagane jest użycie osłony pogodowej ASK39.2 (IP54 pozostaje bez zmian).
• Konserwacja: siłowniki SAS.. nie wymagają konserwacji.

Podsumowanie

Siemens SAS61.53 to siłownik 24 V AC/DC do precyzyjnego sterowania zaworami o skoku 5,5 mm w aplikacjach HVAC. Obsługa sygnałów 0…10 V, 4…20 mA i 0…1000 Ω, sygnał zwrotny 0…10 V, automatyczna kalibracja oraz diagnostyka (detekcja gniazda i przeszkód) zapewniają stabilną i przewidywalną pracę w układach regulacji przepływu.
