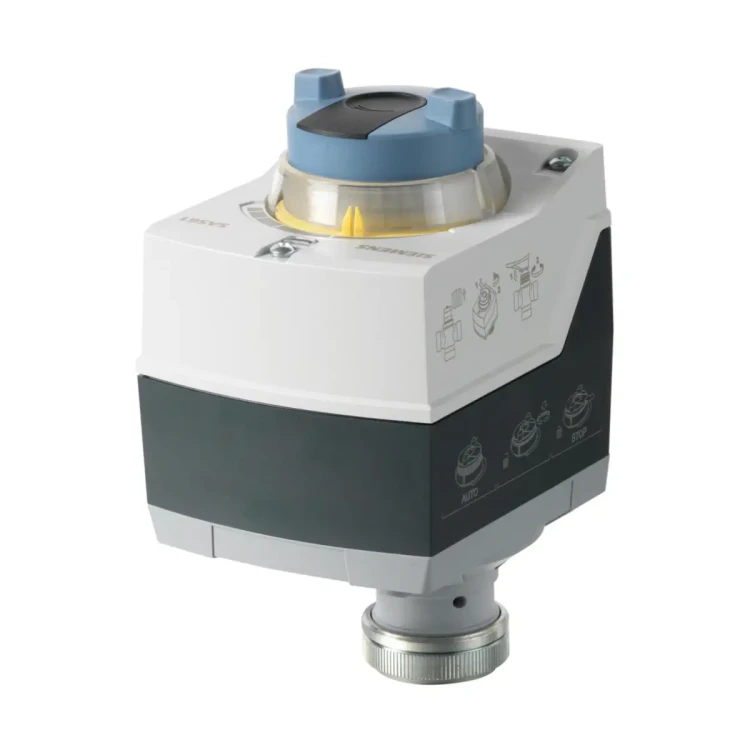

SAS61.03 Siłownik elektromechaniczny, skok 5,5 mm, 400 N, 0..10 V / 4..20 mA / 0..1000 Ω, 24 V AC/DC, 30 s (zastępuje SQS65)

SAS61.03 to siłownik elektromechaniczny Siemens ACVATIX o skoku 5,5 mm i sile 400 N, przeznaczony do bezpośredniego montażu na zaworach przelotowych i trójdrogowych Siemens o skoku 5,5 mm w instalacjach grzewczych i klimatyzacyjnych. Zasilany 24 V AC/DC, realizuje sterowanie ciągłe sygnałem 0…10 V DC, 4…20 mA lub 0…1000 Ω oraz udostępnia sygnał zwrotny położenia 0…10 V DC. Podczas uruchomienia wykonuje kalibrację, dojeżdżając do położeń krańcowych zaworu i zapamiętując zmierzone wartości.

Najważniejsze cechy

• Producent: Siemens
• Linia: ACVATIX
• Model: SAS61.03
• Nr magazynowy: S55158-A100
• Typ: siłownik elektromechaniczny do zaworów (skok 5,5 mm)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Sygnał sterujący (ciągły): 0…10 V DC / 4…20 mA DC / 0…1000 Ω
• Sygnał zwrotny położenia: 0…10 V DC
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok znamionowy): 30 s
• Pobór mocy: 5,3 / 4,5 VA
• Stopień ochrony obudowy: IP54
• Temperatura czynnika (w podłączonym zaworze): 1…130 °C
• Sygnalizacja: wskaźnik położenia i dioda LED sygnalizacji stanu
• Możliwość rozbudowy: opcjonalny przełącznik pomocniczy ASC10.51

Zastosowanie

Siłownik SAS61.03 przeznaczony jest do sterowania przelotowymi i trójdrogowymi zaworami Siemens o skoku 5,5 mm, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych, w szczególności:

• VVG44../VXG44..
• VVG55..
• VVG549..

Z łącznikiem montażowym ASK30 może być także stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm, typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Funkcje i działanie

Sterowanie ciągłe i nastawy DIL

• Zakres sygnału sterującego 0…10 V DC / 4…20 mA / 0…1000 Ω odpowiada zakresowi pozycjonowania (zamknięty…otwarty / skok 0…100%) w funkcji liniowej.
• Wybór sygnału sterującego i charakterystyki realizowany jest przełącznikiem DIL.
• Nastawy fabryczne: charakterystyka log (stałoprocentowa) oraz sygnał sterujący 0…10 V DC (przełączniki w pozycji OFF).
• Przy zastosowaniu z zaworami VVG549.. należy ustawić charakterystykę siłownika na liniową (przełącznik DIL charakterystyki na ON).

Kalibracja, detekcja gniazda i ciał obcych

• Kalibracja wykonywana jest podczas uruchomienia – siłownik dojeżdża do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu odbywa się na podstawie wywieranej siły; po kalibracji zapamiętywany jest dokładny skok zaworu.
• Detekcja ciał obcych: po napotkaniu przeszkody podejmowane są 3 próby jej pokonania; w razie niepowodzenia siłownik podąża za sygnałem sterującym tylko w ograniczonym zakresie, a dioda LED miga na czerwono.

Sygnał zwrotny położenia i sterowanie wymuszone

• Wyjście U: sygnał zwrotny położenia DC 0…10 V.
• Sterowanie wymuszone (Z): pozwala pominąć tryb automatyczny i wysterować siłownik z niezależnego układu (wejście Z, 0…1000 Ω).

Podłączenie elektryczne i okablowanie

• Zaciski: G0 (neutralny systemowy), G (potencjał systemowy), Y (0…10 V DC / 4…20 mA), M (neutralny pomiarowy), U (0…10 V DC), Z (sterowanie wymuszone ≤ 24 V AC/DC, 0…1000 Ω).
• Przekrój przewodów: 0,75…1,5 mm² (AWG 20…16).
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm.
• Praca równoległa: przy wyjściu regulatora o obciążalności 1 mA można równolegle podłączyć maks. do 10 siłowników (zależnie od wyjścia regulatora).

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15%
• Częstotliwość: 45…65 Hz
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok znamionowy): 30 s
• Pobór mocy: 5,3 / 4,5 VA
• Wejście 0…10 V DC: pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ
• Wejście 4…20 mA DC: 4…20 mA DC ±1%, impedancja wejściowa ≤ 500 Ω
• Wyjście U: DC 0…10 V ±1%, obciążenie > 10 kΩ (rezystancyjne), maks. 1 mA
• Dopuszczalna temperatura czynnika (w zaworze): 1…130 °C
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): III
• Warunki otoczenia (praca): -5…55 °C, 5…95% r.h. (bez kondensacji)

Montaż

• Montaż bezpośredni na zaworze (bez dodatkowych czynności).
• Zastosowanie na zewnątrz: wymaga osłony pogodowej ASK39.2; stopień ochrony IP54 pozostaje niezmieniony.
• Konserwacja: siłownik nie wymaga konserwacji.

Podsumowanie

Siemens SAS61.03 to siłownik 24 V AC/DC do zaworów o skoku 5,5 mm, oferujący 400 N siły, szybki przebieg 30 s oraz elastyczne sterowanie ciągłe 0…10 V / 4…20 mA / 0…1000 Ω z sygnałem zwrotnym 0…10 V. Kalibracja podczas uruchomienia, detekcja gniazda zaworu i ciał obcych oraz możliwość ustawienia charakterystyki (DIL) czynią go praktycznym rozwiązaniem do precyzyjnej regulacji i odcinania w instalacjach HVAC.
