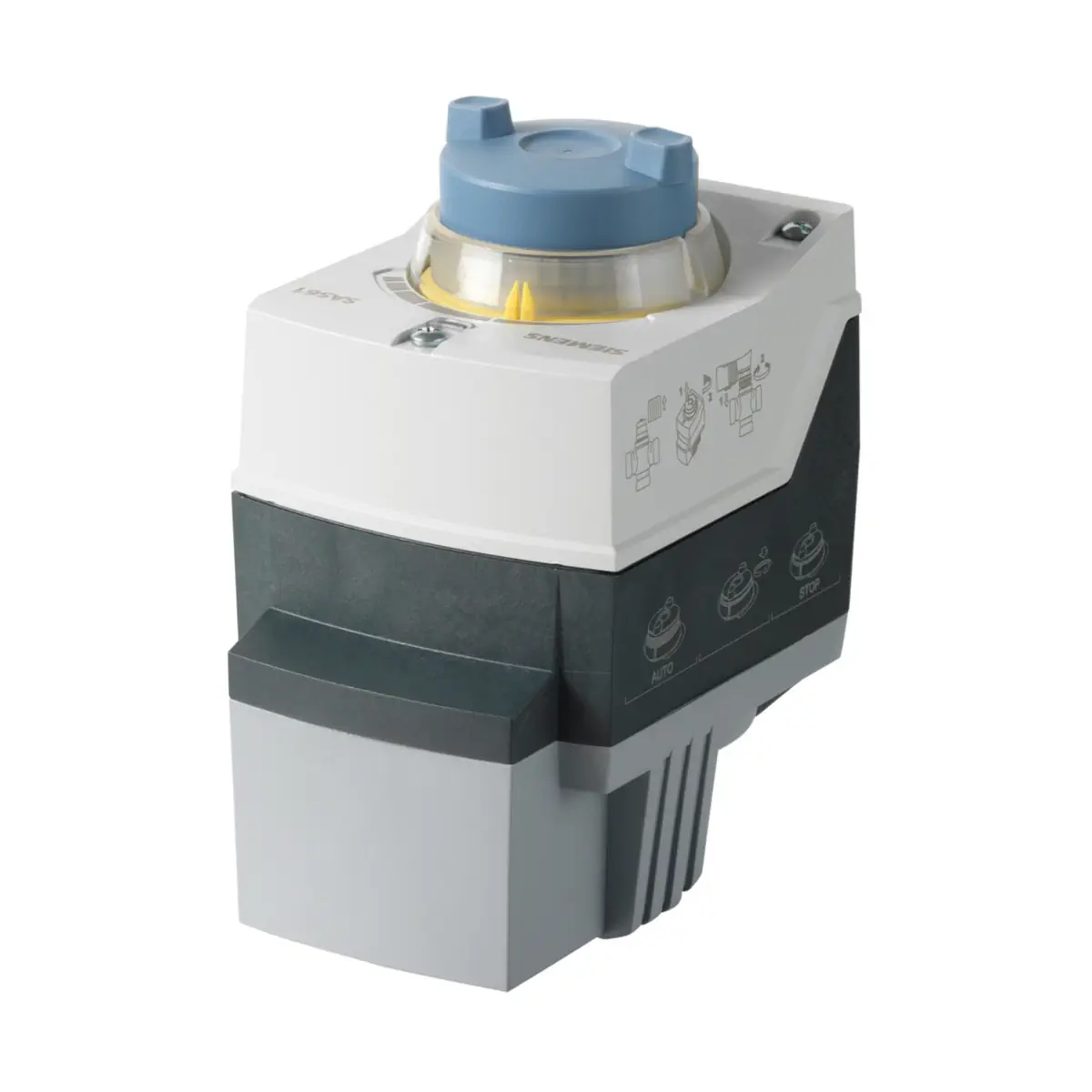

SAS81.33 Siłownik elektromechaniczny, skok 5,5 mm, 400 N, 3-stawny, 24 V AC/DC, 30 s, sprężyna powrotna

Siemens SAS81.33 to siłownik elektromechaniczny ACVATIX o skoku 5,5 mm i sile 400 N, zasilany 24 V AC/DC i sterowany sygnałem 3-stawnym (Y1 / Y2). Przeznaczony jest do bezpośredniego montażu na zaworach Siemens o skoku 5,5 mm, stosowanych jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych. Wersja .33 posiada sprężynę powrotną (czas powrotu < 14 s).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX SAS..
• Model: SAS81.33
• Nr magazynowy: S55158-A105
• Typ: siłownik elektromechaniczny do zaworów
• Zasilanie: 24 V AC/DC (AC ±20% / DC +20% / -15%)
• Sterowanie: 3-stawne (zaciski Y1 / Y2)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 30 s
• Sprężyna powrotna: tak, czas powrotu < 14 s
• Pobór mocy (50 Hz): 3,4 / 2,4 VA
• Stopień ochrony obudowy: IP54
• Sygnalizacja / obsługa: wskaźnik położenia i sygnalizacja stanu (dioda LED), pokrętło sterowania ręcznego

Zastosowanie

Siłownik SAS81.33 służy do sterowania przelotowymi i trójdrogowymi zaworami Siemens o skoku 5,5 mm:

• VVG44.. / VXG44..
• VVG55..
• VVG549..

Z łącznikiem montażowym ASK30 siłownik może być również stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Funkcje i działanie

Sterowanie 3-stawne

• Y1: sygnał sterujący powodujący wysuwanie trzpienia siłownika.
• Y2: sygnał sterujący powodujący wsuwanie trzpienia siłownika.

Sprężyna powrotna

• SAS81.33 wyposażony jest w sprężynę powrotną.
• Czas powrotu: < 14 s (czas przebiegu ze sprężyną przy niskiej temperaturze jest nieco dłuższy).

Podłączenie elektryczne

• Zaciski: G (potencjał systemowy SP), Y1 (wysuwanie trzpienia), Y2 (wsuwanie trzpienia).
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie kabli (wersja EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm
• Typowy prąd rozruchowy (siłowniki 3-stawne bez ciągłego zasilania): 2,8 A
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15%
• Częstotliwość (AC): 45…65 Hz
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…130 °C
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa izolacji (EN 60730): III
• Temperatura otoczenia (praca): -5…55 °C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)

Wyposażenie dodatkowe

• ASC10.51 – przełącznik pomocniczy (nastawiane punkty przełączania), obciążalność 24…230 V AC, 6 (2) A, bezpotencjałowy
• ASK39.2 – osłona pogodowa (do zastosowań na zewnątrz pomieszczeń; stopień ochrony IP54 pozostaje niezmieniony)

Podsumowanie

Siemens SAS81.33 to siłownik 24 V AC/DC z 3-stawnym sterowaniem, o sile 400 N i skoku 5,5 mm, przeznaczony do zaworów Siemens z serii VVG44../VXG44.., VVG55.. oraz VVG549... Wariant ze sprężyną powrotną oraz stopniem ochrony IP54 sprawdzi się w typowych zastosowaniach HVAC, gdzie liczy się szybkie i pewne przestawianie zaworu.
