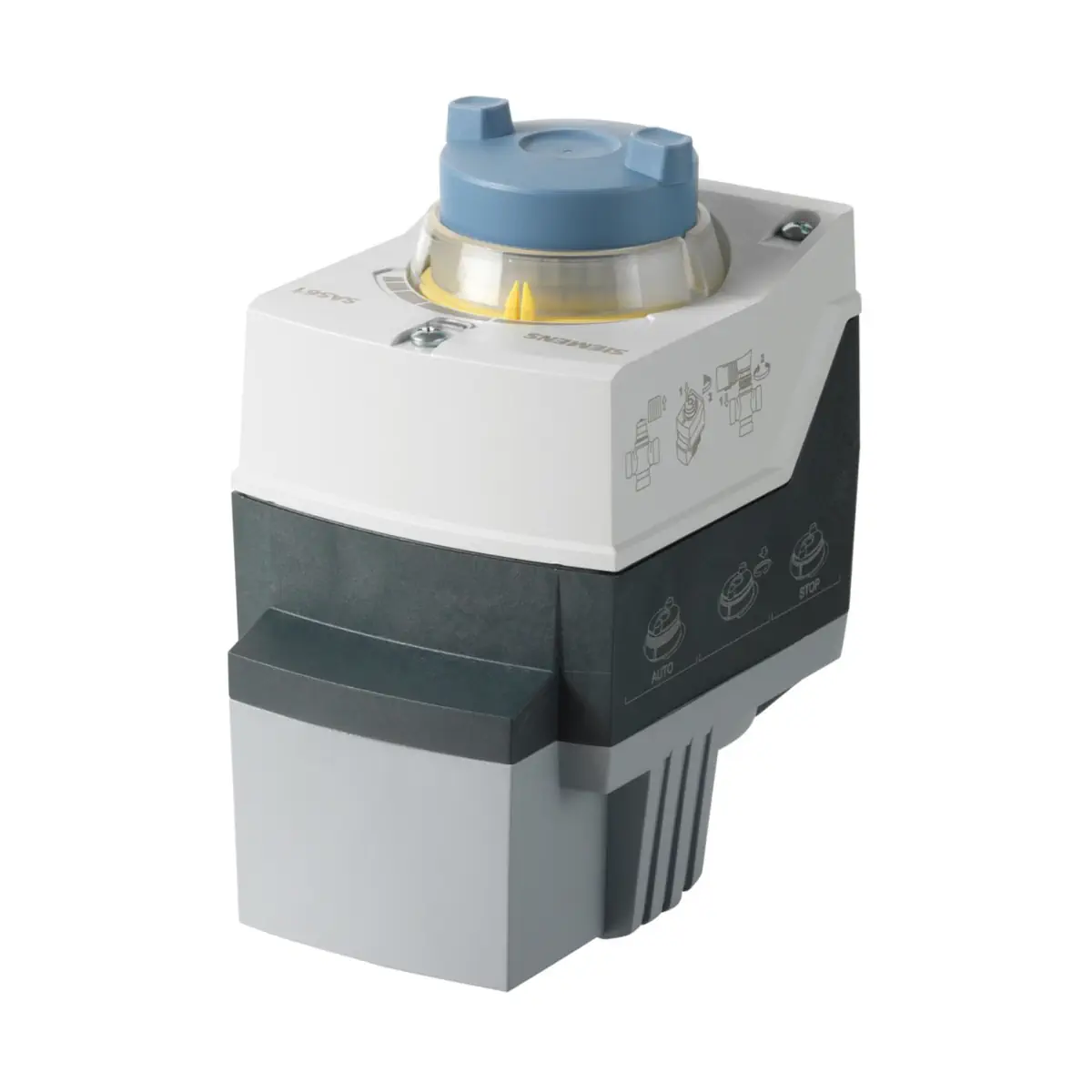

SAS61.33 Siłownik elektromechaniczny, skok 5,5 mm, 400 N, 0..10 V / 4..20 mA / 0..1000 Ω, 24 V AC/DC, 30 s

SAS61.33 to elektromechaniczny siłownik Siemens ACVATIX o sile 400 N i skoku 5,5 mm, przeznaczony do regulacji przelotowych i trójdrogowych zaworów Siemens o skoku 5,5 mm w instalacjach grzewczych i klimatyzacyjnych. Zasilany napięciem 24 V AC/DC, realizuje sterowanie ciągłe sygnałem 0…10 V DC / 4…20 mA / 0…1000 Ω oraz oferuje sprężynę powrotną dla szybkiego powrotu. Siłownik zapewnia automatyczną kalibrację podczas uruchomienia, detekcję gniazda zaworu oraz sygnalizację stanu diodą LED.

Najważniejsze cechy

• Producent: Siemens
• Linia: ACVATIX
• Model: SAS61.33
• Nr magazynowy: S55158-A101
• Typ: siłownik elektromechaniczny do zaworów regulacyjnych/odcinających
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Sygnał sterujący: 0…10 V DC / 4…20 mA DC / 0…1000 Ω
• Sygnał zwrotny położenia U: 0…10 V DC (±1%)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 30 s
• Sprężyna powrotna: tak, < 14 s (przy niskiej temperaturze czas może być nieco dłuższy)
• Stopień ochrony obudowy: IP54
• Montaż: bezpośrednio na zaworze (bez dodatkowych czynności)

Zastosowanie

Siłownik SAS61.33 służy do sterowania przelotowymi i trójdrogowymi zaworami Siemens o skoku 5,5 mm, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych, w szczególności:

• VVG44.. / VXG44..
• VVG55..
• VVG549..

Z łącznikiem montażowym ASK30 siłownik może być stosowany także z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Funkcje i działanie

Sterowanie ciągłe (modulacyjne)

• Sygnał sterujący 0…10 V DC / 4…20 mA / 0…1000 Ω odpowiada zakresowi pozycjonowania zaworu (zamknięty…otwarty lub skok 0…100%) w funkcji liniowej.
• Wybór sygnału sterującego i charakterystyki realizowany jest przełącznikiem DIL.
• Nastawy fabryczne: charakterystyka log (stałoprocentowa) oraz sygnał sterujący 0…10 V DC.

Kalibracja i detekcje

• Kalibracja wykonywana jest podczas uruchomienia: siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu odbywa się na podstawie wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.
• Detekcja ciał obcych: po napotkaniu przeszkody podejmowane są 3 próby jej pokonania; jeśli zakończą się niepowodzeniem, siłownik będzie podążał za sygnałem sterującym tylko w ograniczonym zakresie, a dioda LED będzie migać na czerwono.

Sterowanie wymuszone (tryb Z)

• Sygnał Z: R = 0…1000 Ω (zaciski G, G0), skok proporcjonalny do R.
• Z podłączone do G: maks. skok 100%.
• Z podłączone do G0: min. skok 0%.

Podłączenie elektryczne

• G0: neutralny systemowy (SN)
• G: potencjał systemowy (SP)
• Y: sygnał sterujący 0…10 V DC / 4…20 mA
• M: neutralny pomiarowy
• U: sygnał zwrotny położenia 0…10 V DC
• Z: sygnał sterowania wymuszonego ≤ 24 V AC/DC, 0…1000 Ω

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15%
• Częstotliwość: 45…65 Hz
• Pobór mocy (przy 50 Hz): 5,9 / 4,8 VA (druga wartość: pobór mocy podczas normalnej pracy)
• Czas przebiegu dla skoku nominalnego: 30 s
• Sprężyna powrotna: tak, czas powrotu < 14 s
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…130 °C
• Wejście 0…10 V DC: pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ
• Wejście 4…20 mA DC: 4…20 mA DC ±1%, impedancja wejściowa ≤ 500 Ω
• Wyjście U (sprzężenie zwrotne): DC 0…10 V ±1%, obciążenie > 10 kΩ, maks. 1 mA
• Stopień ochrony: IP54 (EN 60529)
• Klasa izolacji (EN 60730): III
• Warunki otoczenia (praca): -5…55 °C, 5…95% r.h. (bez kondensacji)

Okablowanie i wprowadzenie przewodów

• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm

Montaż

• Siłownik przystosowany jest do bezpośredniego montażu na zaworze (bez dodatkowych czynności).
• Do zastosowań na zewnątrz pomieszczeń należy stosować osłonę pogodową ASK39.2 (stopień ochrony IP54 pozostaje niezmieniony).

Wyposażenie dodatkowe

• ASC10.51 – przełącznik pomocniczy (nastawiane punkty przełączania), obciążalność 24…230 V AC, 6 (2) A, bezpotencjałowy
• ASK39.2 – osłona pogodowa do zastosowań zewnętrznych

Podsumowanie

Siemens SAS61.33 to siłownik 24 V AC/DC do zaworów o skoku 5,5 mm, łączący siłę 400 N z precyzyjnym sterowaniem ciągłym (0…10 V / 4…20 mA / 0…1000 Ω), wyjściem sprzężenia zwrotnego 0…10 V oraz funkcjami uruchomieniowymi (kalibracja, detekcje). Sprężyna powrotna z krótkim czasem powrotu ułatwia realizację aplikacji wymagających szybkiej reakcji.
