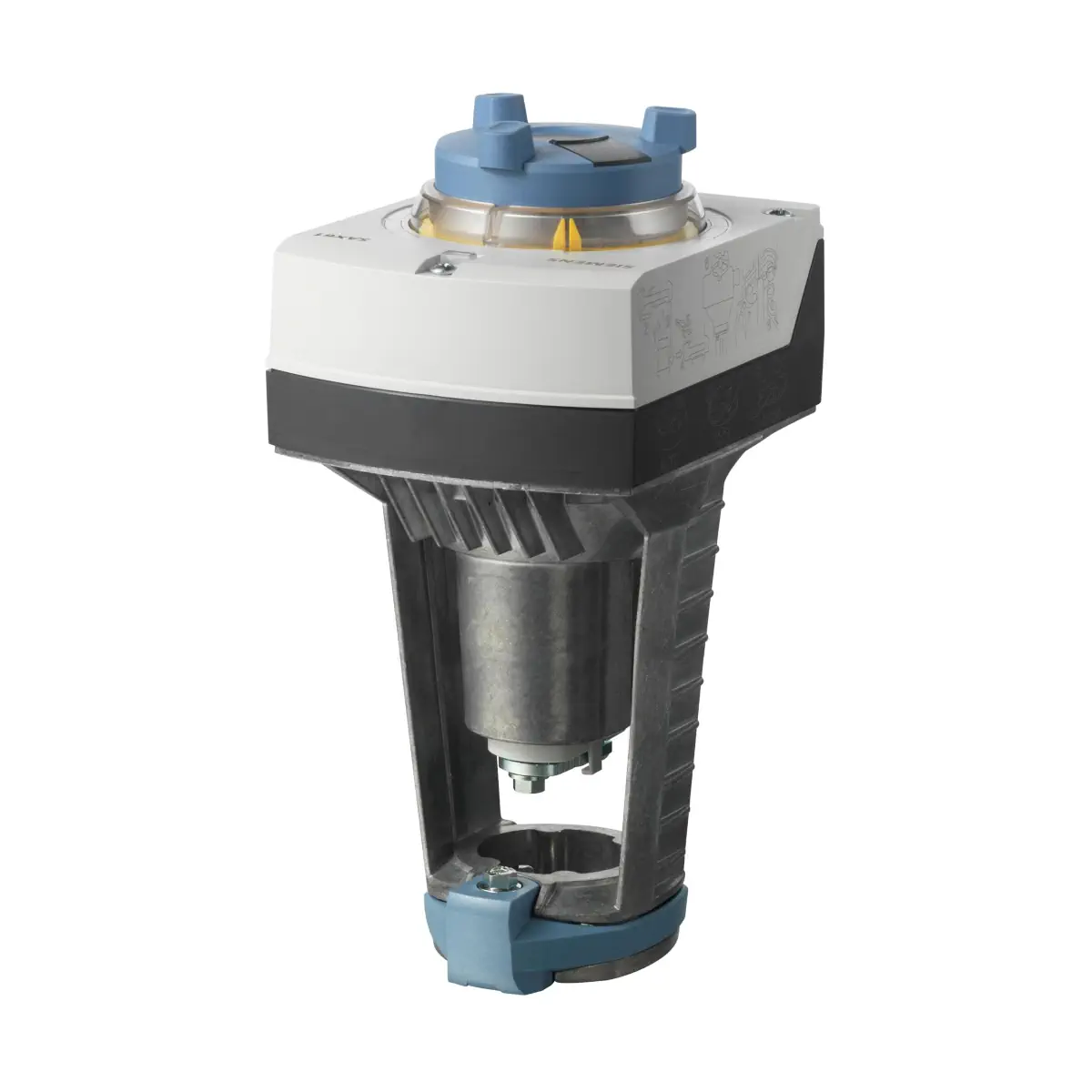

SAV31.00 Siłownik elektromechaniczny, skok 40 mm, 1600 N, 3-stawny, 230 V AC, 120 s, maks. 130 °C

SAV31.00 to elektromechaniczny siłownik liniowy Siemens ACVATIX™ o skoku 40 mm i sile 1600 N, przeznaczony do bezpośredniego montażu na zaworach Siemens o skoku 40 mm. Wersja 230 V AC pracuje z sygnałem sterującym 3-stawnym (Y1 / Y2) i jest stosowana do sterowania zaworami regulacyjnymi lub jako odcinający zawór bezpieczeństwa w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SAV31.00
• Nr magazynowy: S55150-A112
• Typ: siłownik elektromechaniczny do zaworów (liniowy)
• Zasilanie: 230 V AC ±15%
• Sygnał sterujący: 3-stawny (zaciski Y1 / Y2)
• Siła nominalna: 1600 N
• Skok znamionowy: 40 mm
• Czas przebiegu (skok nominalny): 120 s
• Sprężyna powrotna: brak
• Sterowanie ręczne: pokrętło „Wciśnij i ustaw” (nie przeznaczone do pracy ciągłej)
• Stopień ochrony obudowy: IP54 (od pionowej do poziomej)
• Klasa izolacji (EN 60730-1): II
• Zatwierdzenie: CE

Zastosowanie i kompatybilne zawory

Siłownik SAV31.00 jest przeznaczony do sterowania zaworami przelotowymi oraz trójdrogowymi Siemens o skoku 40 mm, stosowanymi jako zawory regulacyjne lub odcinające zawory bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Współpracujące typy zaworów (skok 40 mm):

• V..F22..
• V..F32..
• V..F42..
• V..F43..
• V..F53..

Funkcje i działanie

Sterowanie 3-stawne

• Sygnał 3-stawny steruje siłownikiem poprzez zaciski Y1 lub Y2.
• Żądane położenie siłownika jest przenoszone na zawór.

Siła, skok i kalibracja

• Skok znamionowy: 40 mm
• Zakres roboczy skoku, w jakim siłownik jest kalibrowany: 15…43 mm
• Siła nominalna: 1600 N

Podłączenie elektryczne

• Zaciski (sterowanie 3-stawne, 230 V AC): N – neutralny systemowy (SN), Y1 – sygnał sterujący (wysuwanie trzpienia siłownika), Y2 – sygnał sterujący (wsuwanie trzpienia siłownika).
• Przekroje przewodów: 0,13…1,5 mm² (AWG 24…16)
• Doprowadzenie kabli (EU): 2 otwory ∅ 20,5 mm (pod M20) oraz 1 otwór ∅ 25,5 mm (pod M25)

Dane techniczne

• Napięcie zasilające: 230 V AC ±15%
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz (wsuwanie/wysuwanie trzpienia): 6,5 VA / 4 W
• Typowy prąd rozruchowy: 23 A
• Czas przebiegu (skok nominalny): 120 s
• Siła nominalna: 1600 N
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -25…130°C (do 150°C przy montażu poziomym)
• Warunki pracy (IEC 60721-3-3): klasa 3K5
• Temperatura otoczenia (praca): -5…<55°C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730-1): II
• Masa: 1,920 kg

Montaż

• Montaż bezpośredni: do bezpośredniego montażu na zaworach, bez dodatkowych czynności.
• Zastosowanie na zewnątrz: wyłącznie z osłoną pogodową ASK39.1 (stopień ochrony IP54 pozostaje niezmieniony).

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (S55845-Z103), maks. 2 szt.
• Potencjometr: ASZ7.5/1000 (S55845-Z106), maks. 1 szt.
• Podgrzewacz trzpienia: ASZ6.6 (S55845-Z108), maks. 1 szt.
• Osłona pogodowa: ASK39.1 (S55845-Z109)

Wymiary

• A: 265 mm
• B: 124 mm
• C: 150 mm
• C1: 68 mm
• C2: 82 mm
• D: 80 mm
• E: 100 mm

Podsumowanie

Siemens SAV31.00 to solidny siłownik elektromechaniczny 230 V AC z 3-stawnym sterowaniem, oferujący 1600 N siły i 40 mm skoku. Bezpośredni montaż na zaworach o skoku 40 mm oraz możliwość doposażenia w akcesoria (np. przełączniki pomocnicze, potencjometr, podgrzewacz trzpienia) sprawiają, że jest to praktyczne rozwiązanie do zastosowań HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SAV31.00 posiada oznaczenie CE.
• Siłownik elektromechaniczny do zaworów, zasilanie AC 230 V, sygnał sterujący 3-stawny.
• Należy przestrzegać krajowych przepisów i odpowiednich regulacji bezpieczeństwa. Nieprzestrzeganie lokalnych przepisów bezpieczeństwa może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Podczas prac serwisowych należy wyłączyć pompę i odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający oraz odczekać do ostygnięcia instalacji.
• Uwaga na ryzyko poparzenia: wspornik siłownika pracującego w instalacji grzewczej może nagrzewać się od zaworu i osiągać temperaturę do 100 °C.
• Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń. Do zastosowań na zewnątrz należy stosować wyłącznie z osłoną pogodową ASK39.1; stopień ochrony IP54 pozostaje niezmieniony.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych w dokumentacji producenta.
• Zewnętrzne zabezpieczenie linii zasilającej powinno być wykonane jako bezpiecznik zwłoczny 6...10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D wg EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Sterowanie ręczne nie jest przeznaczone do pracy ciągłej.
• Stopień ochrony obudowy: IP54. Klasa izolacji: II.
• Urządzenie należy stosować wyłącznie z kompatybilnymi zaworami Siemens wskazanymi przez producenta; stosowanie produktów innych producentów powoduje utratę gwarancji.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.

Pliki do pobrania:
SAV31.00 Karta katalogowa
