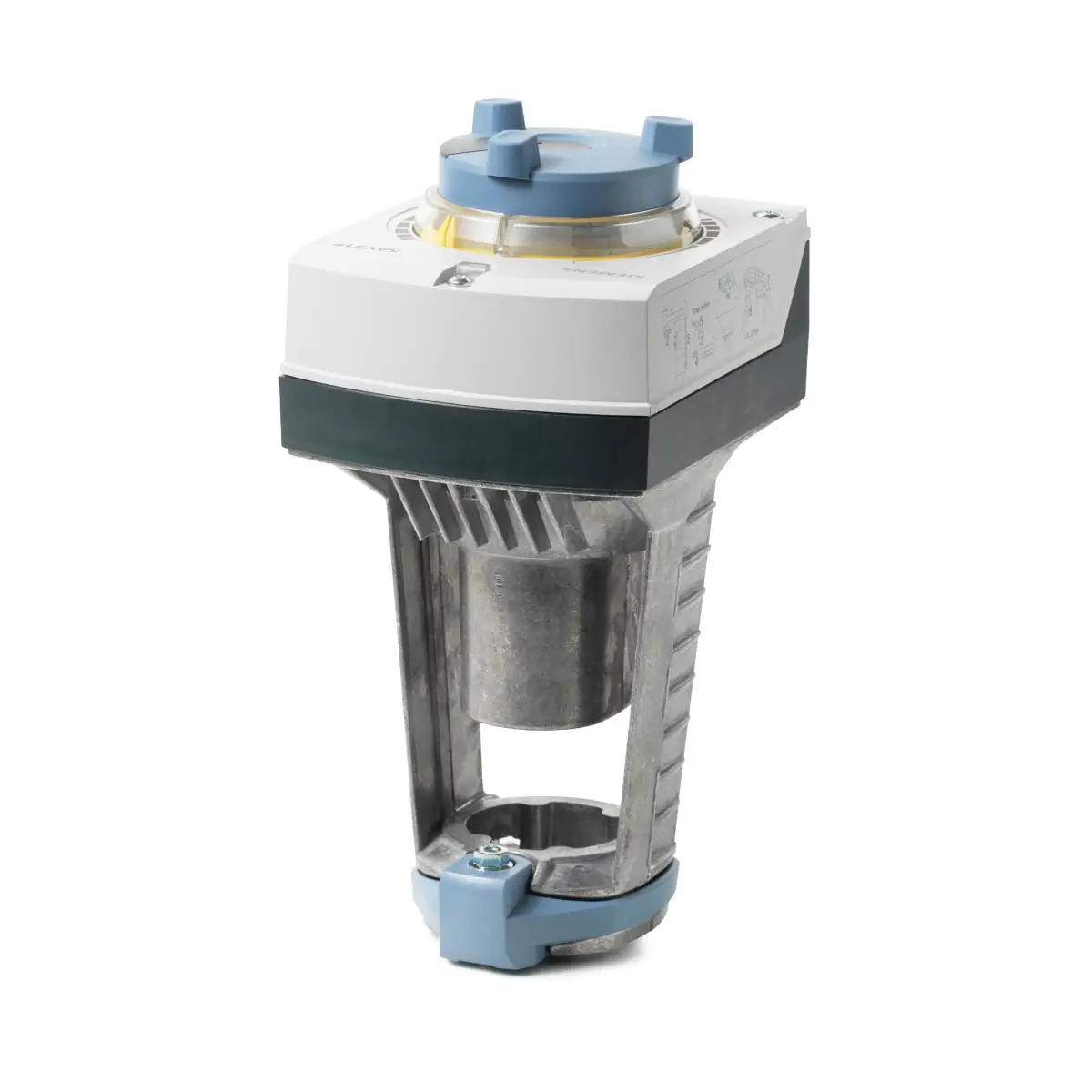

SAV31P00 Siłownik elektromechaniczny, skok 40 mm, 1100 N, 3-stawny, 230 V AC, 120 s

SAV31P00 to elektromechaniczny siłownik liniowy Siemens ACVATIX™ do zaworów PICV, przeznaczony do bezpośredniego montażu na zaworach Kombi VPF43.. oraz VPF53... Oferuje siłę 1100 N, skok 40 mm (dla VPF.. DN 100…125) i zasilanie AC 230 V. Sterowanie odbywa się sygnałem 3-stawnym przez wejścia Y1 / Y2, a ręczne przestawienie umożliwia mechanizm „wciśnij i ustaw” z pokrętłem oraz wskaźnikiem położenia.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: SAV31P00
• Nr magazynowy: S55150-A121
• Typ: siłownik elektromechaniczny do zaworów PICV (zawory Kombi VPF..)
• Sterowanie: 3-stawne (Y1 / Y2)
• Zasilanie: 230 V AC ±15%, 45…65 Hz
• Siła nominalna: 1100 N
• Skok znamionowy: 40 mm (dla VPF.. DN 100…125)
• Czas przebiegu (skok nominalny): 120 s
• Montaż: bezpośrednio na zaworze, bez dodatkowych czynności
• Sterowanie ręczne: pokrętło „wciśnij i ustaw”
• Stopień ochrony: IP54

Zastosowanie

Siłownik SAV31P00 służy do sterowania zaworami Kombi typu VPF43.. i VPF53.. o skoku 40 mm, stosowanymi jako zawory regulacyjne w instalacjach:

• wentylacyjnych,
• klimatyzacyjnych,
• ciepłowniczych,
• chłodniczych.

Funkcje i działanie

Sterowanie 3-stawne

• Sygnał 3-stawny steruje siłownikiem poprzez zaciski Y1 lub Y2.
• Żądane położenie siłownika jest przenoszone na zawór.

Sterowanie ręczne

• Siłownik wyposażony jest w pokrętło sterowania ręcznego typu „wciśnij i ustaw”.
• Położenie wskazywane jest przez wskaźnik położenia.

Podłączenie elektryczne

• Zasilanie / sterowanie: AC 230 V (sterowanie 3-stawne)
• Zaciski: N – neutralny systemowy (SN), Y1 – sygnał sterujący (wysuwanie trzpienia siłownika), Y2 – sygnał sterujący (wsuwanie trzpienia siłownika)
• Zalecane zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne

• Napięcie zasilające: 230 V AC ±15%
• Częstotliwość: 45…65 Hz
• Pobór mocy (50 Hz, wsuwanie/wysuwanie trzpienia): 6,5 VA / 4 W
• Typowy prąd rozruchowy: 2,3 A
• Siła nominalna: 1100 N
• Czas przebiegu (skok nominalny): 120 s
• Skok znamionowy: 40 mm (z zaworem VPF.. DN 100…125)
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120°C
• Stopień ochrony obudowy: IP54
• Klasa izolacji (EN 60730): II (dla 230 V AC)
• Temperatura otoczenia (praca): -5…55°C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Przekrój przewodów: 0,75 mm² (AWG 20…16)
• Doprowadzenie kabli: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)
• Masa: 1,920 kg

Montaż i warunki środowiskowe

• Przeznaczony do montażu wewnątrz pomieszczeń.
• Do zastosowań na zewnątrz pomieszczeń należy stosować osłonę pogodową ASK39.1 (stopień ochrony IP54 pozostaje niezmieniony).

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (nr magazynowy S55845-Z103), maks. 2 szt. dla SAV31P..
• Potencjometr: ASZ7.5/1000 (nr magazynowy S55845-Z106), maks. 1 szt. dla SAV31P..
• Osłona pogodowa: ASK39.1 (nr magazynowy S55845-Z109)

Podsumowanie

Siemens SAV31P00 to solidny siłownik elektromechaniczny 1100 N z zasilaniem AC 230 V i sterowaniem 3-stawnym, przygotowany do szybkiego, bezpośredniego montażu na zaworach Kombi VPF43.. i VPF53.. w instalacjach HVAC. Skok 40 mm, stopień ochrony IP54 oraz możliwość ręcznego przestawienia „wciśnij i ustaw” czynią go praktycznym rozwiązaniem do aplikacji regulacyjnych w wentylacji, klimatyzacji, ciepłownictwie i chłodnictwie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską. Nie wolno wyrzucać go wraz z odpadami komunalnymi. Należy przestrzegać lokalnych przepisów dotyczących utylizacji.
• Nieprzestrzeganie lokalnych i krajowych przepisów bezpieczeństwa może skutkować obrażeniami ciała oraz uszkodzeniem mienia. Podczas montażu, podłączenia i eksploatacji należy stosować się do obowiązujących regulacji bezpieczeństwa.
• Siłownik SAV31P00 jest urządzeniem zasilanym napięciem 230 V AC. Podłączenie elektryczne oraz uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta i właściwym schematem połączeń.
• Przed rozpoczęciem montażu, demontażu lub prac serwisowych należy odłączyć zasilanie elektryczne urządzenia.
• Siłownik 3-stawny SAV31P00 musi być sterowany z odpowiedniego regulatora. Nieprawidłowe sterowanie lub podłączenie może spowodować nieprawidłową pracę urządzenia lub instalacji.
• W instalacjach grzewczych wspornik siłownika może nagrzewać się od zaworu do temperatury nawet 100 °C. Istnieje ryzyko poparzenia przy kontakcie z gorącymi elementami.
• Podczas prac serwisowych przy siłowniku zamontowanym w instalacji grzewczej należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający oraz odczekać do ostygnięcia instalacji.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych przez producenta.
• W przypadku zastosowania na zewnątrz pomieszczeń należy stosować osłonę pogodową ASK39.1. Bez zastosowania wymaganej osłony pogodowej montaż zewnętrzny jest niedopuszczalny.
• Stopień ochrony obudowy wynosi IP54 przy montażu zgodnym z dokumentacją producenta.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi od 1 do 120 °C. Przekroczenie dopuszczalnych parametrów pracy może prowadzić do uszkodzenia urządzenia lub zagrożenia bezpieczeństwa.
• Zewnętrzne zabezpieczenie linii zasilającej powinno być wykonane zgodnie z dokumentacją: bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D według EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Urządzenie jest przeznaczone do współpracy z kompatybilnymi zaworami wskazanymi przez producenta. Zastosowanie z nieprzewidzianymi elementami instalacji może prowadzić do nieprawidłowej pracy.
