SAV81.00 Siłownik elektromechaniczny, skok 40 mm, 1600 N, 3-stawny, 24 V AC/DC, 120 s, maks. 130 °C

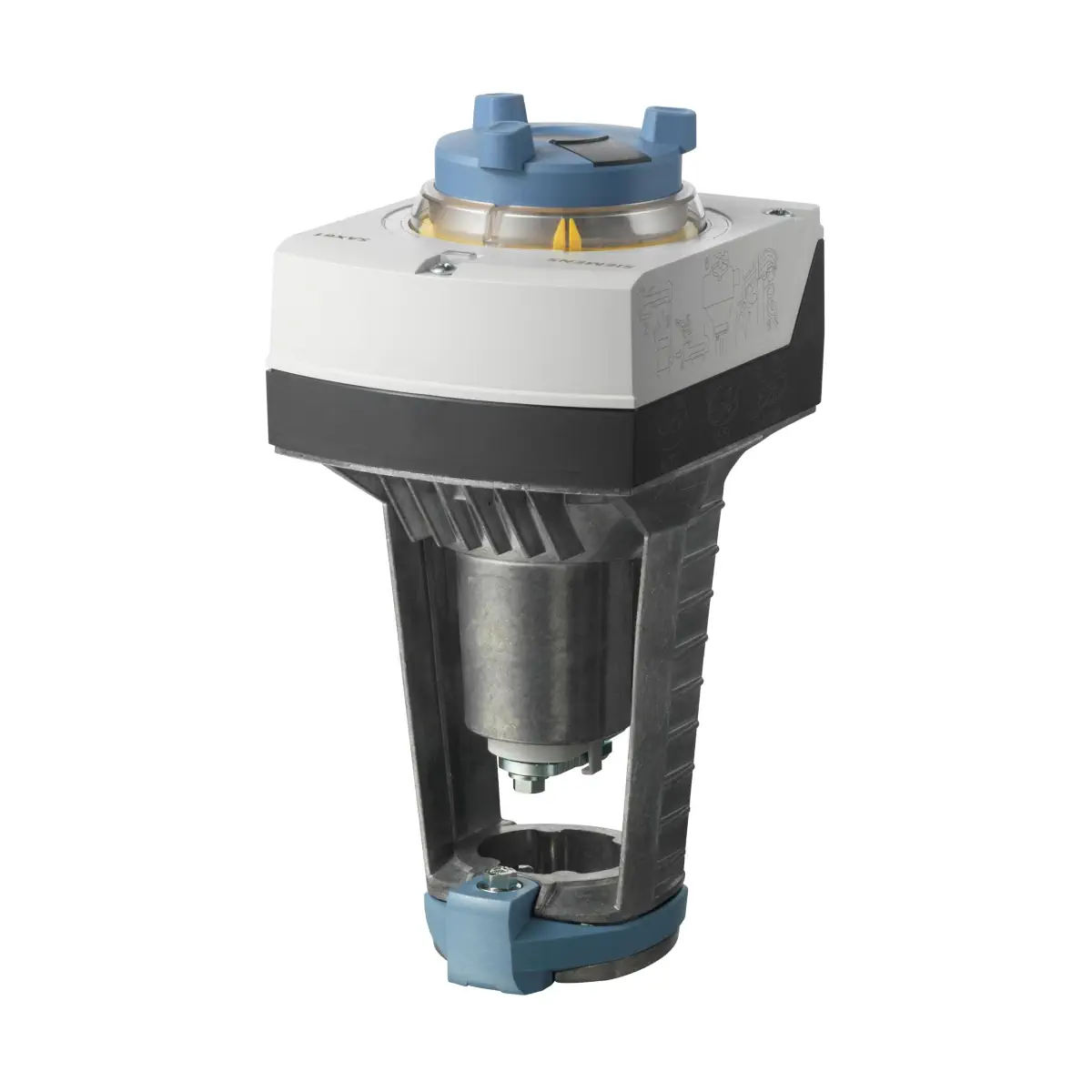

SAV81.00 to elektromechaniczny siłownik liniowy Siemens ACVATIX™ o skoku 40 mm i sile 1600 N, zasilany 24 V AC/DC i sterowany sygnałem 3-stawnym. Przeznaczony jest do bezpośredniego montażu na zaworach przelotowych i trójdrogowych Siemens o skoku 40 mm, stosowanych jako zawory regulacyjne lub odcinające zawory bezpieczeństwa w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: SAV81.00
• Nr magazynowy: S55150-A111
• Typ: siłownik elektromechaniczny do zaworów (liniowy)
• Zastosowanie: sterowanie zaworami regulacyjnymi i odcinającymi (HVAC)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Sygnał sterujący: 3-stawny
• Siła nominalna: 1600 N
• Skok znamionowy: 40 mm
• Czas przebiegu (dla skoku nominalnego): 120 s (może się różnić zależnie od typu zaworu)
• Sterowanie ręczne: „Wciśnij i ustaw”
• Wskaźniki: wskaźnik położenia oraz wskaźnik stanu (dioda LED)
• Stopień ochrony obudowy: IP54 (od pionowej do poziomej)

Zastosowanie

Siłownik SAV81.00 służy do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 40 mm, wykorzystywanymi jako zawory regulacyjne lub odcinające zawory bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Współpracuje z zaworami Siemens typu:

• V..F22.., V..F32.., V..F42.., V..F43.., V..F53.. (zawory przelotowe)
• V..F22.., V..F32.., V..F42.., V..F43.., V..F53.. (zawory trójdrogowe)

Sterowanie i działanie

• Sterowanie 3-stawne: sygnał 3-stawny steruje siłownikiem poprzez zaciski połączeniowe Y1 lub Y2; żądane położenie przenoszone jest na zawór.
• Zakres roboczy skoku (kalibracja): 15…43 mm

Podłączenie elektryczne i okablowanie

• Napięcie zasilające: 24 V AC / 24 V DC
• Zaciski: G (potencjał systemowy SP), G0 (neutralny systemowy SN), Y1 (sygnał sterujący – wysuwanie trzpienia siłownika), Y2 (sygnał sterujący – wsuwanie trzpienia siłownika)
• Przekrój przewodów: 0,13…1,5 mm² (AWG 24…16)
• Doprowadzenie kabli (EU): 2 otwory ∅ 20,5 mm (pod M20) oraz 1 otwór ∅ 25,5 mm (pod M25)

Dane techniczne

• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz: 7 VA / 4,5 W
• Typowy prąd rozruchowy (siłowniki 3-stawne): 4,5 A
• Siła nominalna: 1600 N
• Skok znamionowy: 40 mm
• Czas przebiegu (dla skoku nominalnego): 120 s
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -25…130°C (do 150°C przy montażu poziomym)
• Stopień ochrony: IP54
• Warunki pracy (otoczenie): -5…<55°C, 5…95% r.h. (bez kondensacji)
• Masa: 1,920 kg
• Wymiary (A/B/C): 265 / 124 / 150 mm

Montaż

• Bezpośredni montaż na zaworze – bez dodatkowych czynności.
• Zastosowanie na zewnątrz: wyłącznie z osłoną pogodową ASK39.1 (stopień ochrony IP54 pozostaje niezmieniony).

Podsumowanie

Siemens SAV81.00 to solidny siłownik elektromechaniczny 24 V AC/DC ze sterowaniem 3-stawnym, oferujący 1600 N siły i 40 mm skoku do precyzyjnego sterowania zaworami Siemens o skoku 40 mm w instalacjach HVAC. Bezpośredni montaż, sterowanie ręczne oraz obudowa IP54 czynią go praktycznym wyborem do zastosowań w automatyce budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SAV81.00 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Siłownik jest urządzeniem elektrycznym niskonapięciowym, zasilanym AC/DC 24 V, klasa izolacji III (SELV/PELV). Podłączenie należy wykonywać wyłącznie zgodnie ze schematem połączeń i dokumentacją producenta.
• Przed montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie elektryczne urządzenia.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może skutkować obrażeniami ciała i uszkodzeniem mienia.
• W instalacjach grzewczych wspornik siłownika może nagrzewać się od zaworu do temperatury nawet 100°C. Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający oraz odczekać do ostygnięcia instalacji.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu, zgodnie z dokumentacją producenta.
• Do zastosowań na zewnątrz pomieszczeń należy zawsze stosować osłonę pogodową ASK39.1. Stopień ochrony obudowy IP54 pozostaje niezmieniony.
• Zewnętrzne zabezpieczenie linii zasilającej powinno stanowić bezpiecznik zwłoczny 6...10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Sterowanie ręczne nie jest przeznaczone do pracy ciągłej.
• Produkt należy stosować wyłącznie z kompatybilnymi zaworami Siemens wskazanymi przez producenta dla tego siłownika.
• Zużytego urządzenia nie wolno wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
