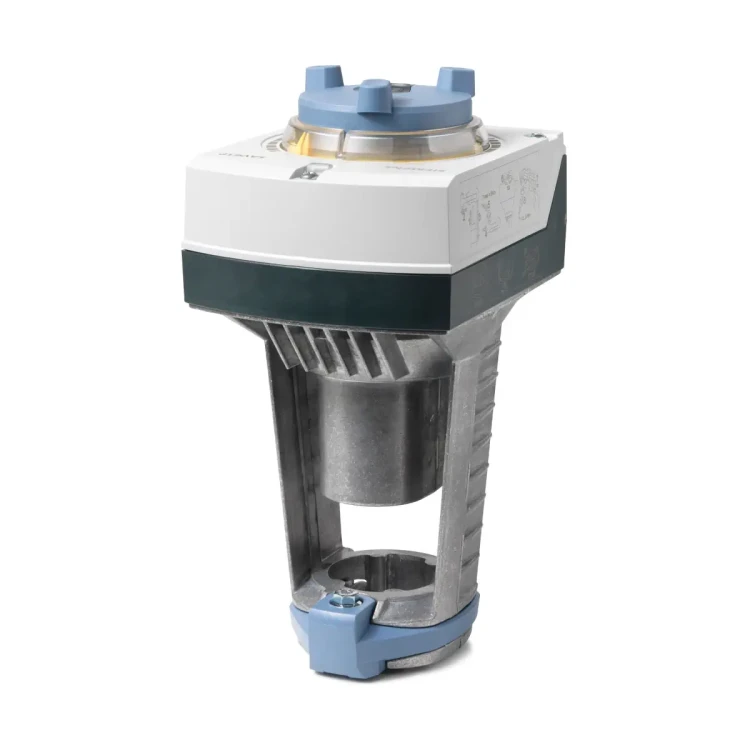

SAV61P00 Siłownik elektromechaniczny, skok 40 mm, 1100 N, 0..10 V / 4..20 mA / 0..1000 Ω, 24 V AC/DC, 120 s

SAV61P00 to siłownik elektromechaniczny Siemens z rodziny ACVATIX™, przeznaczony do sterowania zaworami PICV Kombi VPF43.. i VPF53... Zapewnia siłę 1100 N oraz czas przebiegu 120 s i jest zasilany 24 V AC/DC (SELV/PELV). Siłownik obsługuje sterowanie ciągłe (m.in. 0...10 V DC, 4...20 mA), oferuje sygnał zwrotny położenia 0...10 V DC, sterowanie wymuszone (tryb Z) oraz wybór sygnału sterującego i charakterystyki za pomocą przełączników DIL. Montaż jest bezpośredni na zaworze, bez dodatkowych czynności, a obsługę ułatwiają pokrętło sterowania ręcznego, wskaźnik położenia i wskaźnik stanu (LED).

Najważniejsze cechy

• Producent: Siemens
• Model: SAV61P00
• Nr magazynowy: S55150-A119
• Typ: siłownik elektromechaniczny do zaworów PICV Kombi (VPF43.. / VPF53..)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV), 45...65 Hz
• Sterowanie: ciągłe (zakres sygnału odpowiada pozycjonowaniu zamknięty...otwarty / 0...100%)
• Sygnał zwrotny położenia (U): DC 0...10 V
• Sterowanie wymuszone: tryb Z (wejście Z, R = 0...1000 Ω)
• Wybór sygnału sterującego i charakterystyki: przełączniki DIL (nastawy fabryczne: charakterystyka log, sygnał 0...10 V DC)
• Siła nominalna: 1100 N
• Czas przebiegu: 120 s (dla skoku nominalnego; może się różnić zależnie od typu zaworu)
• Kalibracja: podczas uruchomienia (dojazd do położeń krańcowych i zapamiętanie wartości)
• Detekcja gniazda zaworu: na podstawie wywieranej siły; po kalibracji zapamiętywany jest dokładny skok zaworu
• Detekcja ciał obcych: 3 próby pokonania przeszkody; przy niepowodzeniu ograniczona praca i miganie LED na czerwono
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa izolacji: III (wg EN 60730)

Zastosowanie

Siłownik SAV61P00 służy do sterowania zaworami Kombi typu VPF43.. oraz VPF53.. (skok 40 mm) stosowanymi jako zawory regulacyjne w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych.

Funkcje i działanie

Sterowanie ciągłe i nastawy DIL

• Zakres sygnału sterującego odpowiada zakresowi pozycjonowania zaworu (zamknięty...otwarty / skok 0...100%) w funkcji liniowej.
• Wybór sygnału sterującego i charakterystyki realizowany jest przełącznikami DIL.
• Nastawy fabryczne: charakterystyka log (stałoprocentowa) oraz sygnał sterujący 0...10 V DC.

Sygnał zwrotny położenia

• Wyjście U udostępnia sygnał zwrotny położenia DC 0...10 V (obciążenie > 10 kΩ, prąd maks. 1 mA).

Sterowanie wymuszone (tryb Z)

• Sterowanie wymuszone pozwala pominąć tryb automatyczny i wysterować siłownik z niezależnego układu.
• Wejście Z: R = 0...1000 Ω (skok proporcjonalny do R).
• Podłączenie Z do G ustawia maks. skok 100%, a do G0 ustawia min. skok 0% (zwrócić uwagę na przełącznik DIL kierunku działania).

Kalibracja, detekcja gniazda i ciał obcych

• Kalibracja wykonywana jest podczas uruchomienia: siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu odbywa się na podstawie wielkości wywieranej siły; po kalibracji zapamiętywany jest dokładny skok zaworu.
• Detekcja ciał obcych: po napotkaniu przeszkody podejmowane są 3 próby jej pokonania; przy niepowodzeniu siłownik pracuje w ograniczonym zakresie, a dioda LED miga na czerwono.

Kierunek działania (działanie wprost)

• Dla zaworów, których trzpień jest całkowicie wsunięty w położeniu zamkniętym, „działanie wprost” oznacza, że trzpień siłownika jest wysunięty przy sygnale Y = 0 V lub Z = 0 Ω.

Podłączenie elektryczne i okablowanie

• Zaciski: G0 (neutralny systemowy), G (potencjał systemowy 24 V AC/DC), Y (sygnał sterujący), M (neutralny pomiarowy), U (sygnał zwrotny położenia), Z (sygnał sterowania wymuszonego).
• Przekrój przewodów: 0,75 mm² (AWG 20...16).
• Doprowadzenie kabli: 2 otwory ø 20,5 mm (pod M20) oraz 1 otwór ø 25,5 mm (pod M25).
• Praca równoległa: do 10 siłowników (zależnie od wyjścia regulatora); siłownik ma impedancję wejściową 100 kΩ.

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Częstotliwość: 45...65 Hz
• Pobór mocy przy 50 Hz: 9,5 VA / 4,5 W
• Czas przebiegu (skok nominalny): 120 s
• Siła nominalna: 1100 N
• Skok znamionowy: 40 mm (z zaworem VPF.. DN 100...125); 43 mm (z zaworem VPF.. DN 150)
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1...120 °C
• Stopień ochrony obudowy: IP54
• Klasa izolacji: III
• Warunki pracy (temperatura): -5...55 °C
• Wilgotność (praca): 5...95% r.h. (bez kondensacji)
• Temperatura transportu: -25...70 °C
• Temperatura składowania: -15...55 °C

Montaż

• Montaż bezpośredni na zaworze (bez dodatkowych czynności).
• Możliwy montaż wewnątrz pomieszczeń, a na zewnątrz przy zastosowaniu osłony pogodowej ASK39.1 (stopień ochrony IP54 pozostaje niezmieniony).
• Siłownik wyposażony jest w pokrętło sterowania ręcznego oraz wskaźniki (położenia i stanu LED).

Wyposażenie dodatkowe

• ASC10.51 – przełącznik pomocniczy (nr magazynowy S55845-Z103)
• AZX61.1 – moduł funkcyjny (nr magazynowy S55845-Z107)
• ASK39.1 – osłona pogodowa (nr magazynowy S55845-Z109)

Wymiary i masa

• Wymiary (mm): A 265, B 124, C 150, C1 68, C2 82, D 80, E 100
• Masa: 1,920 kg

Podsumowanie

Siemens SAV61P00 to mocny siłownik 24 V AC/DC o sile 1100 N do zaworów PICV Kombi VPF43.. / VPF53.., zaprojektowany do precyzyjnej regulacji w instalacjach HVAC. Sterowanie ciągłe, sygnał zwrotny 0...10 V, tryb sterowania wymuszonego oraz automatyczna kalibracja ułatwiają uruchomienie i integrację z automatyką budynkową, a bezpośredni montaż i ręczne sterowanie usprawniają serwis i eksploatację.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Model SAV61P00 ma również zatwierdzenie UL.
• Urządzenie elektryczne niskonapięciowe, zasilane 24 V AC/DC (SELV). Montaż, podłączenie, uruchomienie i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi lokalnie i krajowymi przepisami bezpieczeństwa.
• Nieprzestrzeganie lokalnych przepisów bezpieczeństwa może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie elektryczne urządzenia.
• W instalacjach grzewczych wspornik siłownika może nagrzewać się od zaworu do temperatury nawet 100 °C. Istnieje ryzyko poparzenia. Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Siłownik należy stosować wyłącznie z kompatybilnymi zaworami wskazanymi przez producenta. Stosowanie produktów innych producentów może prowadzić do nieprawidłowej pracy urządzenia oraz utraty gwarancji.
• Do jednego wyjścia regulatora o obciążalności 1 mA można równolegle podłączyć maksymalnie 10 siłowników SAV61P00. Nieprzestrzeganie tych wymagań może powodować nieprawidłowe działanie układu sterowania.
• Podłączenia elektryczne należy wykonywać zgodnie z właściwym schematem połączeń producenta. Nieprawidłowe okablowanie lub podanie niewłaściwego sygnału sterującego może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Dopuszczalne sygnały sterujące dla modelu SAV61P00 to wyłącznie: 0...10 V DC, 4...20 mA oraz 0...1000 Ω, zgodnie z dokumentacją producenta.
• Urządzenie przeznaczone jest do pracy przy temperaturze otoczenia 5...55 °C i wilgotności 5...95 % r.h. bez kondensacji. Nie używać poza zakresem dopuszczalnych warunków środowiskowych.
• Do zastosowań na zewnątrz pomieszczeń należy zawsze stosować osłonę pogodową ASK39.1. Stopień ochrony obudowy IP54 pozostaje niezmieniony tylko przy zastosowaniu zgodnym z dokumentacją producenta.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...120 °C. Przekroczenie dopuszczalnych parametrów może spowodować uszkodzenie urządzenia lub zagrożenie dla użytkownika.
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami. Nie wyrzucać z odpadami komunalnymi.
