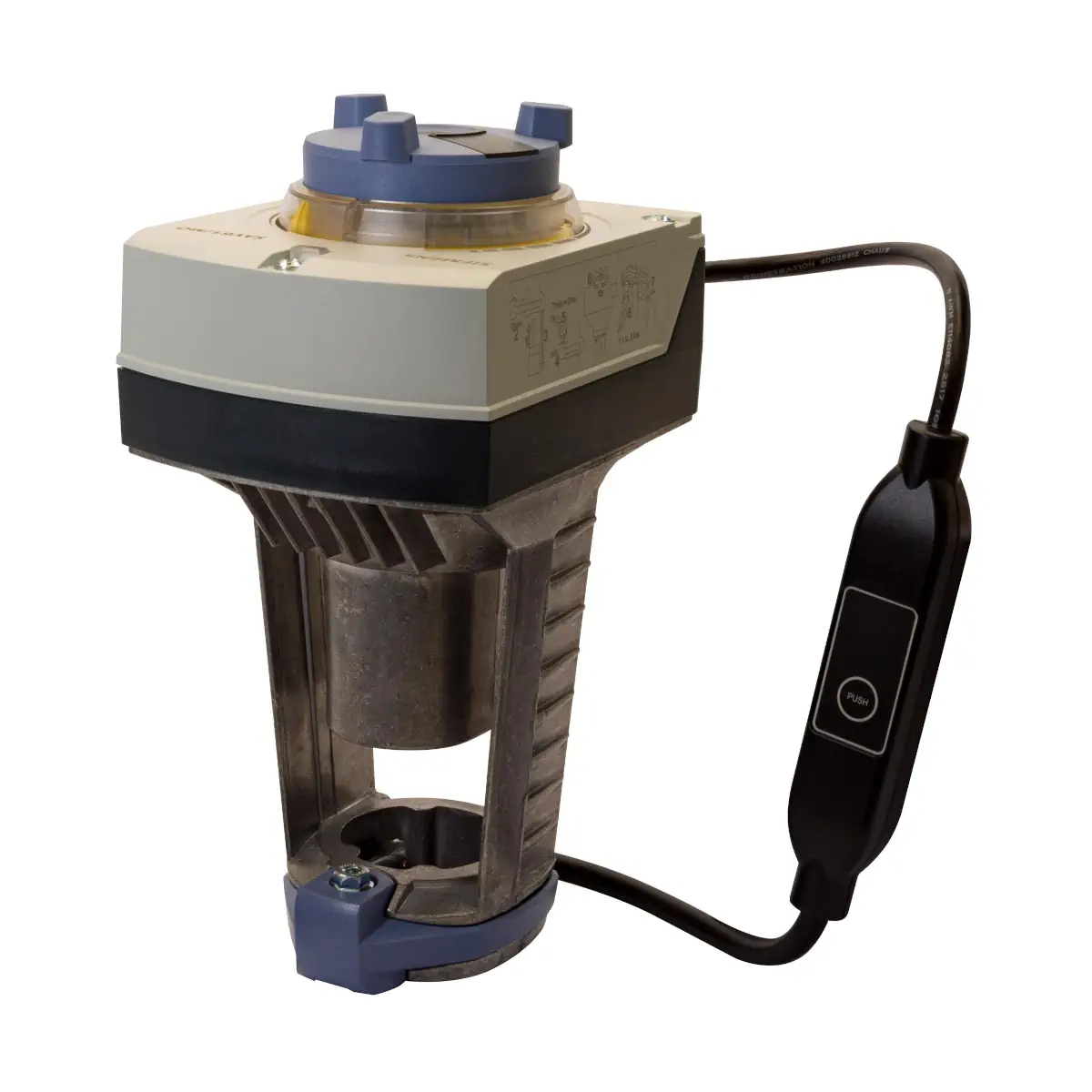

SAV61.00/MO Siłownik elektromechaniczny, skok 40 mm, 1600 N, Modbus RTU, 24 V AC/DC, 120 s

SAV61.00/MO to elektromechaniczny siłownik liniowy Siemens ACVATIX™ o skoku 40 mm i sile 1600 N, zasilany 24 V AC/DC i wyposażony w interfejs komunikacyjny Modbus RTU (RS-485, bez galwanicznej separacji). Siłownik jest przeznaczony do bezpośredniego montażu na zaworach (bez dodatkowych czynności) i współpracy z zaworami przelotowymi oraz trójdrogowymi Siemens o skoku 40 mm w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™ SAV..
• Model: SAV61.00/MO
• Nr magazynowy: S55150-A141
• Typ: siłownik elektromechaniczny do zaworów (skok 40 mm)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Komunikacja: Modbus RTU (RS-485, bez galwanicznej separacji)
• Siła nominalna: 1600 N
• Skok znamionowy: 40 mm
• Czas przebiegu (skok nominalny): 120 s
• Zakres kalibracji skoku: 15…43 mm
• Bezpośredni montaż na zaworze (bez dodatkowych czynności)
• Pokrętło sterowania ręcznego, wskaźnik położenia oraz wskaźnik stanu (LED)
• Stopień ochrony: IP54 (od pionowej do poziomej)
• Kabel podłączeniowy: fabrycznie zamontowany, 0,9 m, 5 × 0,75 mm²

Zastosowanie

Siłownik SAV61.00/MO służy do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 40 mm, stosowanymi jako zawory regulacyjne lub odcinające zawory bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Współpracujące rodziny zaworów (skok 40 mm):

• V..F22.., V..F32.., V..F42.., V..F43.., V..F53..

Komunikacja Modbus RTU (RS-485)

• Protokół: Modbus RTU (RS-485), bez galwanicznej separacji
• Wartość zadana: 0…100% położenia zaworu
• Wartość rzeczywista: 0…100% położenia zaworu
• Sterowanie nadrzędne: Otwórz / Zamknij / Min / Maks / Stop
• Funkcje komunikacyjne: monitorowanie wartości zadanej i tryb podtrzymania
• Liczba węzłów: maks. 32
• Adresowanie: 1…248 / 255 (nastawa fabryczna: 255)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (nastawa fabryczna: 1-8-E-1)
• Prędkość transmisji (kBaud): Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 (nastawa fabryczna: Auto)
• Terminator magistrali: 120 Ω, włączany elektronicznie (nastawa fabryczna: wyłączony)

Funkcje i działanie

Kalibracja i detekcja gniazda zaworu

• Kalibracja wykonywana jest podczas uruchomienia: siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Siłownik wykrywa gniazdo zaworu na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu zostaje zapamiętany.

Detekcja ciał obcych

• Po napotkaniu przeszkody podejmowane są 3 próby jej pokonania.
• Jeżeli próby zakończą się niepowodzeniem, siłownik będzie podążał za wartością zadaną tylko w ograniczonym zakresie, a dioda LED będzie migać na czerwono.

Sterowanie ręczne

• Siłownik posiada pokrętło sterowania ręcznego (sterowanie ręczne nie jest przeznaczone do pracy ciągłej).

Podłączenie elektryczne (zaciski / przewody)

• Zasilanie 24 V: G0 (neutralny systemowy SN), G (potencjał systemowy SP)
• Modbus RTU: REF (linia referencyjna), + (Bus +), - (Bus -)
• Kolory żył (kabel Modbus RTU): G0 – czarny, G – czerwony, REF – fioletowy, + – szary, - – różowy
• Kabel fabryczny: 0,9 m, 5 × 0,75 mm² (lewy otwór kablowy zajęty przez kabel)
• Dopuszczalne przekroje przewodów: 0,13…1,5 mm² (AWG 24…16)

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz: 10,2 VA / 5 W
• Siła nominalna: 1600 N
• Skok znamionowy: 40 mm
• Czas przebiegu (skok nominalny): 120 s
• Zakres roboczy skoku (kalibracja): 15…43 mm
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -25…130°C (do 150°C przy montażu poziomym)
• Temperatura otoczenia (praca): -5…<55°C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54
• Klasa izolacji (EN 60730-1): III
• Konserwacja: urządzenie bezobsługowe
• Zastosowanie na zewnątrz: SAV61../MO nie jest przeznaczony do pracy na zewnątrz pomieszczeń

Wymiary i masa

• Wymiary (A/B/C/C1/C2/D/E): 265 / 124 / 150 / 68 / 82 / 80 / 100 mm
• Masa: 2,070 kg

Części zamienne

• 8000060843: pokrywa obudowy, śruba (połączenie z trzpieniem zaworu), obejma

Podsumowanie

Siemens SAV61.00/MO to mocny siłownik liniowy 1600 N o skoku 40 mm, zasilany 24 V AC/DC i komunikujący się przez Modbus RTU (RS-485). Fabrycznie zamontowany przewód, automatyczna kalibracja oraz funkcje diagnostyczne (detekcja gniazda zaworu i ciał obcych) sprawiają, że jest to solidne rozwiązanie do automatyki zaworów HVAC wymagających integracji z systemami nadrzędnymi Modbus.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SAV61.00/MO posiada oznaczenie CE oraz zatwierdzenie UL.
• Urządzenie jest przeznaczone do pracy z zasilaniem AC/DC 24 V i należy do urządzeń klasy izolacji III. Obwody zasilania i sterowania należy wykonywać jako SELV/PELV, zgodnie z dokumentacją producenta.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Nieprzestrzeganie krajowych i lokalnych przepisów bezpieczeństwa może skutkować obrażeniami ciała oraz uszkodzeniem mienia.
• Przed rozpoczęciem montażu lub prac serwisowych należy odłączyć zasilanie elektryczne urządzenia.
• Podczas prac serwisowych w instalacji grzewczej należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Uwaga na ryzyko poparzenia: wspornik siłownika pracującego w instalacji grzewczej może nagrzewać się od zaworu do temperatury nawet 100°C.
• Model SAV61.00/MO jest przeznaczony wyłącznie do montażu wewnątrz pomieszczeń. Nie jest przeznaczony do stosowania na zewnątrz.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażowej określonej przez producenta.
• Komunikacja Modbus RTU realizowana jest przez RS-485 bez galwanicznej separacji. Podłączenie magistrali należy wykonywać zgodnie ze schematem producenta.
• Ustawienia sygnału analogowego siłownika nie wolno zmieniać; przełącznik 1 musi pozostać w pozycji fabrycznej „OFF”.
• Należy stosować zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny 6...10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Sterowanie ręczne nie jest przeznaczone do pracy ciągłej.
• Urządzenie należy stosować wyłącznie z kompatybilnymi zaworami wskazanymi przez producenta. Stosowanie produktów innych producentów może powodować nieprawidłową pracę i utratę gwarancji.
• Produkt nie wymaga konserwacji.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
