SAV61.00 Siłownik elektromechaniczny, skok 40 mm, 1600 N, 0..10 V / 4..20 mA / 0..1000 Ω, 24 V AC/DC, 120 s, maks. 130 °C

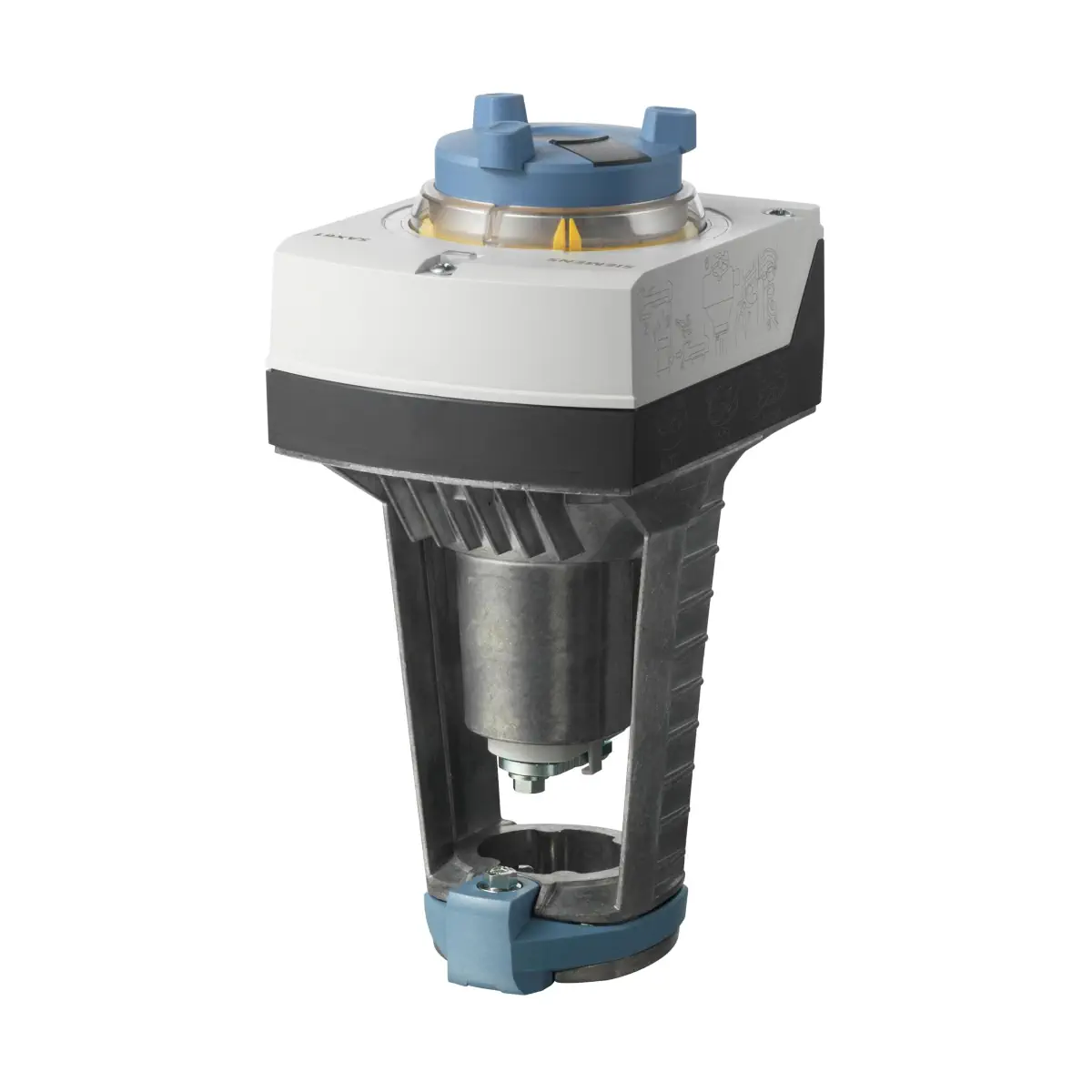

SAV61.00 to elektromechaniczny siłownik liniowy Siemens ACVATIX™ o skoku 40 mm i sile 1600 N, zasilany 24 V AC/DC (SELV/PELV) i sterowany ciągłym sygnałem 0…10 V DC lub 4…20 mA. Siłownik zapewnia sygnał zwrotny położenia 0…10 V DC, obsługuje sterowanie wymuszone (Z) oraz umożliwia wybór charakterystyki i typu sygnału sterującego za pomocą przełączników DIL. Przeznaczony jest do bezpośredniego montażu na zaworach Siemens o skoku 40 mm w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC).

Najważniejsze cechy

• Producent: Siemens
• Model: SAV61.00
• Nr magazynowy: S55150-A110
• Typ: siłownik elektromechaniczny do zaworów przelotowych i trójdrogowych (skok 40 mm)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV/PELV)
• Sygnał sterujący (ciągły): 0…10 V DC / 4…20 mA DC
• Sterowanie wymuszone (Z): 0…1000 Ω
• Sygnał zwrotny położenia (U): DC 0…10 V
• Siła nominalna: 1600 N
• Skok znamionowy: 40 mm
• Czas przebiegu (skok nominalny): 120 s
• Stopień ochrony obudowy: IP54
• Sterowanie ręczne: pokrętło sterowania ręcznego (nieprzeznaczone do pracy ciągłej)
• Wskaźniki: wskaźnik położenia oraz wskaźnik stanu (dioda LED)

Zastosowanie

Siłownik SAV61.00 przeznaczony jest do sterowania zaworami Siemens o skoku 40 mm, stosowanymi jako zawory regulacyjne lub odcinające zawory bezpieczeństwa w instalacjach HVAC. Współpracuje z zaworami:

• VVF22.. (przelotowe)
• VVF32.. (przelotowe)
• VVF42.. (przelotowe)
• VVF43.. (przelotowe)
• VVF53.. (przelotowe)
• VXF22.. (trójdrogowe – mieszanie/rozdzielanie)
• VXF32.. (trójdrogowe – mieszanie/rozdzielanie)
• VXF42.. (trójdrogowe – mieszanie/rozdzielanie)
• VXF43.. (trójdrogowe – mieszanie/rozdzielanie)
• VXF53.. (trójdrogowe – mieszanie/rozdzielanie)

Funkcje i działanie

Sterowanie ciągłe (Y)

• Zakres sygnału sterującego odpowiada zakresowi pozycjonowania siłownika (zamknięty…otwarty / skok 0…100%) w funkcji liniowej.
• 0…10 V DC: pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ
• 4…20 mA DC: 4…20 mA DC ±1%, impedancja wejściowa ≤ 500 kΩ

Wybór sygnału sterującego i charakterystyki

• Ustawiane przełącznikami DIL.
• Nastawy fabryczne: charakterystyka log (stałoprocentowa) oraz sygnał sterujący 0…10 V DC (oba przełączniki w pozycji OFF).

Sygnał zwrotny położenia (U)

• Wyjście: DC 0…10 V
• Impedancja obciążenia: > 10 kΩ (rez.)
• Pobór prądu: maks. 1 mA

Sterowanie wymuszone (tryb Z)

• Sygnał Z: R = 0…1000 Ω (skok proporcjonalny do R), zaciski G / G0
• Maks. napięcie: 24 V AC ±20% / 24 V DC +20% / -15%
• Pobór prądu: ≤ 0,1 mA

Kalibracja, detekcja gniazda zaworu i detekcja ciał obcych

• Kalibracja wykonywana jest podczas uruchomienia: siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Zakres roboczy skoku kalibracji: 15…43 mm.
• Detekcja gniazda zaworu: wykrywanie na podstawie wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.
• Detekcja ciał obcych: po napotkaniu przeszkody podejmowane są 3 próby jej pokonania; w razie niepowodzenia siłownik podąża za sygnałem sterującym tylko w ograniczonym zakresie, a dioda LED miga na czerwono.

Podłączenie elektryczne (zaciski)

• G0: neutralny systemowy (SN)
• G: potencjał systemowy (SP) 24 V AC/DC
• Y: sygnał sterujący 0…10 V DC / 4…20 mA
• M: neutralny pomiarowy
• U: sygnał zwrotny położenia 0…10 V DC (neutralny systemowy jest masą pomiarową M)
• Z: sygnał sterujący sterowania wymuszonego

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV/PELV)
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz: 9,5 VA / 4,5 W
• Czas przebiegu (skok nominalny): 120 s
• Siła nominalna: 1600 N
• Skok znamionowy: 40 mm
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): -25…130°C (do 150°C przy montażu poziomym)
• Stopień ochrony: IP54 (od pionowej do poziomej)
• Klasa izolacji (EN 60730-1): III
• Warunki pracy: -5…<55°C, 5…95% r.h. (bez kondensacji)
• Przekrój przewodów: 0,13…1,5 mm² (AWG 24…16)
• Doprowadzenie kabli (EU): 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)
• Praca równoległa: ≤ 10 (zależnie od wyjścia regulatora)
• Zgodność: CE, UL/cUL (UL 873, numer pliku E35198)

Montaż

• Bezpośredni montaż na zaworze – bez dodatkowych czynności.
• Miejsce montażu: wewnątrz pomieszczeń; na zewnątrz z osłoną pogodową ASK39.1 (stopień ochrony IP54 pozostaje niezmieniony).

Wyposażenie dodatkowe

• Przełącznik pomocniczy: ASC10.51 (S55845-Z103)
• Moduł funkcyjny: AZX61.1 (S55845-Z107)
• Podgrzewacz trzpienia: ASZ6.6 (S55845-Z108)
• Osłona pogodowa: ASK39.1 (S55845-Z109)

Wymiary i masa

• Wymiary (wg rysunku): A = 265 mm, B = 124 mm, C = 150 mm
• Masa: 1,920 kg

Podsumowanie

Siemens SAV61.00 to wytrzymały siłownik elektromechaniczny 24 V AC/DC o skoku 40 mm i sile 1600 N, przeznaczony do zaworów Siemens VVF../VXF.. w aplikacjach HVAC. Oferuje sterowanie ciągłe 0…10 V lub 4…20 mA, sygnał zwrotny położenia 0…10 V, sterowanie wymuszone oraz automatyczną kalibrację z detekcją gniazda zaworu i ciał obcych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SAV61.00 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne niskonapięciowe zasilane AC 24 V lub DC 24 V. Obwód zasilania musi spełniać wymagania SELV / PELV.
• Klasa izolacji III, stopień ochrony obudowy IP54.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie lokalnych regulacji może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie elektryczne urządzenia.
• Podczas prac serwisowych w instalacji grzewczej należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Uwaga na ryzyko poparzenia: wspornik siłownika pracującego w instalacji grzewczej może nagrzewać się od zaworu do temperatury około 100 °C.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażowej. W zastosowaniach zewnętrznych należy zawsze stosować osłonę pogodową ASK39.1.
• Urządzenie jest przeznaczone do współpracy z kompatybilnymi zaworami Siemens wskazanymi przez producenta. Zastosowanie z nieprzewidzianymi elementami może prowadzić do nieprawidłowej pracy instalacji.
• Zewnętrzne zabezpieczenie linii zasilającej powinno być wykonane zgodnie z dokumentacją: bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Do jednego wyjścia regulatora o obciążalności 1 mA można równolegle podłączyć maksymalnie 10 siłowników.
• Ręczne sterowanie siłownikiem nie jest przeznaczone do pracy ciągłej.
