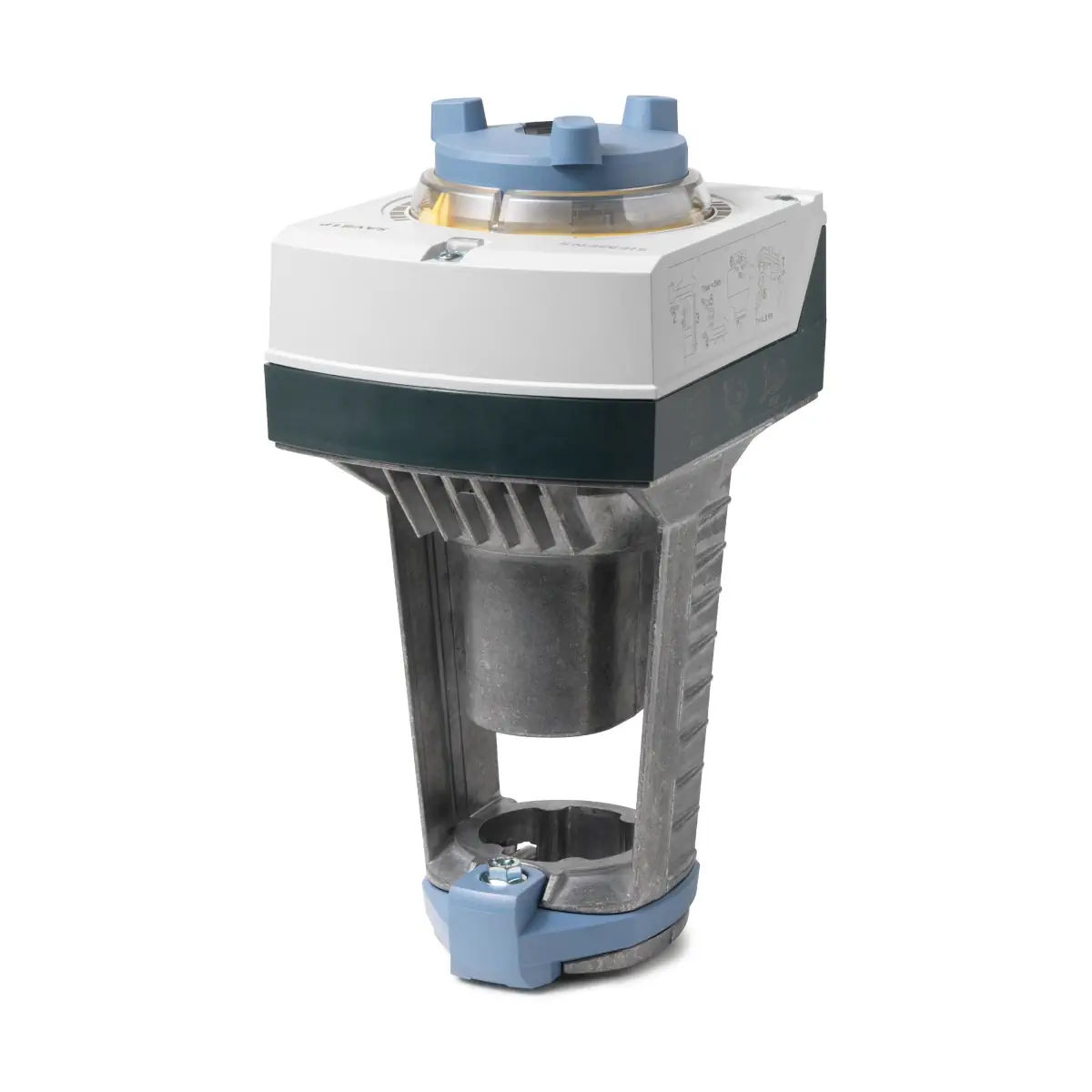

SAV81P00 Siłownik elektromechaniczny, skok 40 mm, 1100 N, 3-stawny, 24 V AC/DC, 120 s

SAV81P00 to siłownik elektromechaniczny Siemens z rodziny ACVATIX™, przeznaczony do sterowania zaworami PICV Kombi VPF43.. i VPF53... Zapewnia siłę 1100 N i pracuje ze skokiem nominalnym 40 mm (czas przebiegu 120 s). Siłownik zasilany jest 24 V AC/DC i sterowany sygnałem 3-stawnym (wysuwanie / wsuwanie trzpienia), a montaż na zaworze jest bezpośredni – bez dodatkowych czynności.

Najważniejsze cechy

• Producent: Siemens
• Model: SAV81P00
• Nr magazynowy: S55150-A120
• Typ: siłownik elektromechaniczny do zaworów PICV (Kombi)
• Zastosowanie: instalacje wentylacyjne, klimatyzacyjne, ciepłownicze i chłodnicze (HVAC)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Sygnał sterujący: 3-stawny
• Siła nominalna: 1100 N
• Czas przebiegu (dla skoku nominalnego): 120 s
• Sprężyna powrotna: brak
• Stopień ochrony obudowy: IP54
• Klasa izolacji (EN 60730): III

Zastosowanie

Siłownik SAV81P00 jest przeznaczony do sterowania zaworami Kombi typu VPF43.. i VPF53.. (PICV) o skoku 40 mm, stosowanymi jako zawory regulacyjne w instalacjach HVAC.

Urządzenia współpracujące – zawory VPF43..

• VPF43.100F70 (S55266-V106)
• VPF43.125F110 (S55266-V108)
• VPF43.150F160 (S55266-V110)
• VPF43.200F210 (S55266-V148)
• VPF43.100F90 (S55266-V107)
• VPF43.125F135 (S55266-V109)
• VPF43.150F200 (S55266-V111)
• VPF43.200F280 (S55266-V149)

Urządzenia współpracujące – zawory VPF53..

• VPF53.100F70 (S55266-V118)
• VPF53.125F110 (S55266-V120)
• VPF53.150F160 (S55266-V122)
• VPF53.200F210 (S55266-V150)
• VPF53.100F90 (S55266-V119)
• VPF53.125F135 (S55266-V121)
• VPF53.150F200 (S55266-V123)
• VPF53.200F280 (S55266-V151)

Funkcje i działanie

Sterowanie 3-stawne

Siłownik SAV81P00 realizuje sterowanie 3-stawne poprzez zaciski połączeniowe Y1 (wysuwanie trzpienia siłownika) oraz Y2 (wsuwanie trzpienia siłownika). Żądane położenie jest przenoszone na zawór.

Podłączenie elektryczne i okablowanie

• Zasilanie / sterowanie: 24 V AC/DC, sterowanie 3-stawne
• Zaciski: G – potencjał systemowy (SP), Y1 – sygnał sterujący (wysuwanie), Y2 – sygnał sterujący (wsuwanie)
• Przekrój przewodów: 0,75 mm² (AWG 20…16)
• Doprowadzenie kabli (obudowa): 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz: 7 VA / 4,5 W
• Typowy prąd rozruchowy: 4,5 A
• Siła nominalna: 1100 N
• Czas przebiegu (dla skoku nominalnego): 120 s (czas może się różnić zależnie od typu zaworu)
• Skok znamionowy: 40 mm (z zaworem VPF.. DN 100…125); 43 mm (z zaworem VPF.. DN 150)
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120°C
• Stopień ochrony obudowy: IP54
• Klasa izolacji (EN 60730): III
• Warunki pracy: -5…55°C, 5…95% r.h. (bez kondensacji)
• Transport: -25…70°C, < 95% r.h.
• Składowanie: -15…55°C, 5…95% r.h.
• Wymiary (A/B/C): 265 / 124 / 150 mm
• Masa: 1,920 kg

Montaż

• Montaż: bezpośrednio na zaworach (bez dodatkowych czynności)
• Zastosowanie na zewnątrz: wymaga osłony pogodowej ASK39.1 (stopień ochrony IP54 pozostaje niezmieniony)

Wyposażenie dodatkowe

• Przełącznik pomocniczy: ASC10.51
• Potencjometr: ASZ7.5/1000 (0…1000 Ω ±5%, 10 V DC, < 4 mA)
• Osłona pogodowa: ASK39.1

Podsumowanie

Siemens SAV81P00 to mocny siłownik elektromechaniczny 1100 N do zaworów PICV Kombi VPF43.. i VPF53.., zasilany 24 V AC/DC i sterowany sygnałem 3-stawnym. Bezpośredni montaż na zaworze, stopień ochrony IP54 oraz możliwość rozbudowy o akcesoria (m.in. przełącznik pomocniczy i potencjometr) czynią go praktycznym rozwiązaniem do automatyki HVAC w aplikacjach regulacji przepływu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Model SAV81P00 posiada również zatwierdzenie UL.
• Urządzenie należy montować i podłączać wyłącznie zgodnie z dokumentacją producenta, właściwym schematem połączeń oraz obowiązującymi krajowymi i lokalnymi przepisami bezpieczeństwa. Nieprzestrzeganie tych wymagań może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Urządzenie elektryczne niskonapięciowe 24 V AC/DC, klasa izolacji III. Przed montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie.
• Zasilanie i zabezpieczenie linii należy wykonać zgodnie z dokumentacją producenta. Dopuszczalne jest stosowanie zewnętrznego zabezpieczenia linii zasilającej: bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Siłownik 3-stawny SAV81P00 musi być sterowany z odpowiedniego regulatora i podłączony zgodnie ze schematem połączeń producenta. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę urządzenia lub instalacji.
• Podczas prac serwisowych w instalacji grzewczej należy zachować ostrożność ze względu na ryzyko poparzenia gorącymi elementami. Wspornik siłownika, na skutek kontaktu z rozgrzanym zaworem, może osiągnąć temperaturę do 100 °C. Przed serwisem należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych określonych przez producenta.
• Do zastosowań na zewnątrz pomieszczeń należy zawsze stosować osłonę pogodową ASK39.1. Stopień ochrony obudowy IP54 pozostaje niezmieniony.
• Urządzenie jest przeznaczone do pracy w warunkach określonych przez producenta: temperatura otoczenia podczas pracy 5...55 °C, wilgotność 5...95 % r.h. bez kondensacji. Przekroczenie dopuszczalnych warunków może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...120 °C. Przekroczenie tej wartości może prowadzić do zagrożenia bezpieczeństwa i uszkodzenia instalacji.
• Urządzenie jest bezobsługowe; wszelkie czynności należy wykonywać zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami i odpowiednimi kanałami zbiórki.
• Dane techniczne i bezpieczeństwo użytkowania obowiązują wyłącznie przy współpracy z produktami Siemens wskazanymi przez producenta jako kompatybilne. Stosowanie produktów innych producentów powoduje utratę gwarancji.
