SAV61P00/MO Siłownik elektromechaniczny, skok 40 mm, 1100 N, Modbus RTU, 24 V AC/DC, 120 s

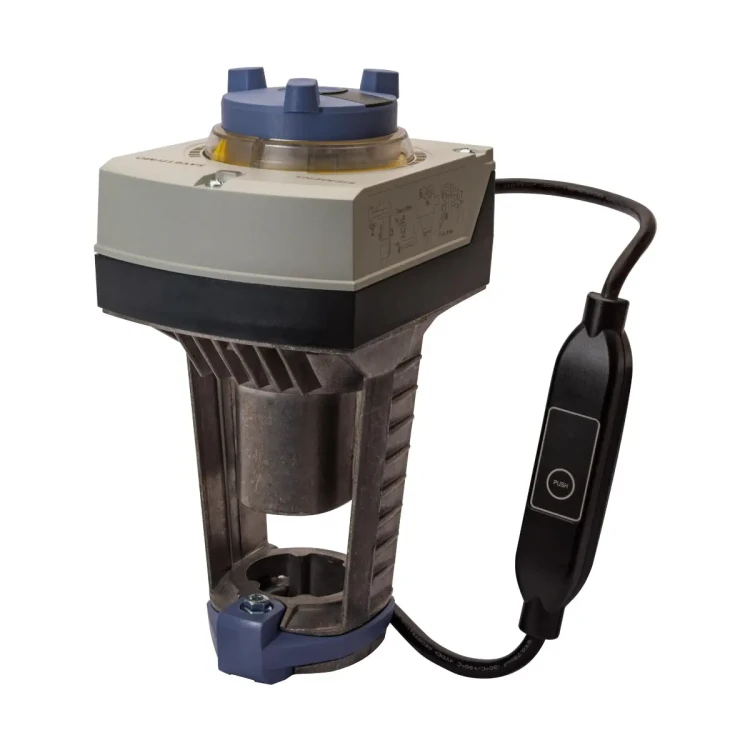

SAV61P00/MO to elektromechaniczny siłownik liniowy ACVATIX™ o sile 1100 N, przeznaczony do sterowania zaworami Kombi (PICV) VPF43.. oraz VPF53.. w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych. Siłownik zasilany jest 24 V AC/DC i posiada komunikację Modbus RTU (RS-485) (bez galwanicznej separacji). Zapewnia bezpośredni montaż na zaworze (bez dodatkowych czynności) oraz funkcje uruchomieniowe, takie jak kalibracja i detekcja gniazda zaworu.

Najważniejsze cechy

• Producent: Siemens
• Model: SAV61P00/MO
• Seria: ACVATIX™ – siłowniki elektromechaniczne do zaworów PICV
• Zastosowanie: sterowanie zaworami Kombi VPF43.. i VPF53.. jako zaworami regulacyjnymi w instalacjach HVAC (wentylacja, klimatyzacja, ciepło, chłód)
• Siła nominalna: 1100 N
• Czas przebiegu (skok nominalny): 120 s
• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Komunikacja: Modbus RTU, RS-485 (bez galwanicznej separacji)
• Funkcje uruchomieniowe: kalibracja, detekcja gniazda zaworu, detekcja ciał obcych
• Wskaźniki: wskaźnik położenia oraz wskaźnik stanu (dioda LED)
• Sterowanie ręczne: pokrętło sterowania ręcznego
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Przewód podłączeniowy: montowany fabrycznie, 0,9 m, 5 x 0,75 mm²

Zastosowanie

Siłownik SAV61P00/MO jest przeznaczony do sterowania zaworami Kombi (PICV) VPF43.. oraz VPF53.. o skoku 40 mm, stosowanymi jako zawory regulacyjne w instalacjach:

• wentylacyjnych,
• klimatyzacyjnych,
• ciepłowniczych,
• chłodniczych.

Funkcje i działanie

Kalibracja i detekcja skoku zaworu

• Kalibracja jest przeprowadzana podczas uruchomienia – siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu odbywa się na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.

Detekcja ciał obcych

• Po napotkaniu przeszkody podejmowane są 3 próby jej pokonania.
• Jeśli próby zakończą się niepowodzeniem, siłownik podąża za wartością zadaną tylko w ograniczonym zakresie, a dioda LED miga na czerwono.

Modbus RTU (RS-485)

• Protokół: Modbus RTU (RS-485), bez galwanicznej separacji
• Wartość zadana: 0…100% położenia zaworu
• Wartość rzeczywista: 0…100% położenia zaworu
• Sterowanie nadrzędne: Otwórz / Zamknij / Min / Maks / Stop
• Monitorowanie: wartości zadanej i tryb podtrzymania

Podłączenie elektryczne (Modbus)

• Zasilanie: 24 V AC / 24 V DC
• Zaciski: G0 (neutralny systemowy), G (potencjał systemowy), REF (linia referencyjna), + (Bus +), - (Bus -)
• Przewód fabryczny: 0,9 m, 5 x 0,75 mm²
• Kolory żył (kabel Modbus RTU): G0 – czarny, G – czerwony, REF – fioletowy, + – szary, - – różowy

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz: 10,2 VA / 5 W
• Siła nominalna: 1100 N
• Czas przebiegu (skok nominalny): 120 s
• Skok znamionowy: z zaworem VPF.. DN 100…125 – 40 mm; z zaworem VPF.. DN 150 – 43 mm
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120 °C
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa izolacji (wg EN 60730): III
• Warunki pracy (IEC 60721-3-3): klasa 3K5; temperatura -5…55 °C; wilgotność 5…95% r.h. (bez kondensacji)
• Transport (IEC 60721-3-2): klasa 2K3; temperatura -25…70 °C; wilgotność < 95% r.h.
• Składowanie (IEC 60721-3-1): klasa 1K3; temperatura -15…55 °C; wilgotność 5…95% r.h.

Wymiary i montaż

• Montaż: bezpośrednio na zaworze, bez dodatkowych czynności
• Miejsce montażu: wewnątrz pomieszczeń (wersja SAV61P../MO nie jest przeznaczona do stosowania na zewnątrz pomieszczeń)
• Doprowadzenie kabli (korpus): 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25); w SAV61P00/MO lewy otwór kablowy jest zajęty (kabel fabryczny)
• Wymiary siłownika (mm): A 265, B 124, C 150, C1 68, C2 82, D 80, E 100
• Masa: 2,070 kg

Wyposażenie i części zamienne

• Dostawa: siłowniki, zawory i wyposażenie dodatkowe dostarczane są w oddzielnych opakowaniach
• Wyposażenie elektryczne: dla SAV61P../MO karta katalogowa nie przewiduje wyposażenia (ASC10.51 / ASZ7.5/1000 / AZX61.1)
• Części zamienne: 8000060843 – pokrywa obudowy, śruba (połączenie z trzpieniem zaworu), obejma

Podsumowanie

Siemens SAV61P00/MO to mocny siłownik elektromechaniczny 1100 N do zaworów PICV VPF43.. i VPF53.., z zasilaniem 24 V AC/DC oraz komunikacją Modbus RTU (RS-485). Automatyczna kalibracja, detekcja gniazda zaworu i ciał obcych, a także fabrycznie zamontowany przewód ułatwiają uruchomienie i integrację siłownika w systemach automatyki HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE). W dokumentacji wskazano także zgodność EAC.
• Urządzenie elektryczne niskonapięciowe, przeznaczone do zasilania 24 V AC/DC (SELV). Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Montaż, instalację, uruchomienie i okablowanie należy powierzyć wykwalifikowanemu personelowi, z zachowaniem krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie przepisów może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie elektryczne urządzenia.
• Podczas prac serwisowych w instalacji grzewczej należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający oraz odczekać do ostygnięcia instalacji.
• Uwaga na ryzyko poparzenia: wspornik siłownika pracującego w instalacji grzewczej może nagrzewać się od zaworu do temperatury nawet 100 °C.
• Produkt należy montować wyłącznie w dopuszczalnych pozycjach montażowych określonych przez producenta.
• Model SAV61P00/MO nie jest przeznaczony do stosowania na zewnątrz pomieszczeń.
• Interfejs komunikacyjny RS-485 Modbus RTU w tym modelu jest bez galwanicznej separacji; okablowanie komunikacyjne należy wykonywać zgodnie z dokumentacją producenta.
• Konwerter Modbus w modelu SAV61P00/MO jest przystosowany do sterowania analogowego 0...10 V. Ustawienie sygnału analogowego siłownika należy pozostawić bez zmian (przełącznik 1 w pozycji „OFF”); zmiana nastawy jest niedozwolona.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta, w szczególności w temperaturze otoczenia 5...55 °C i przy wilgotności 5...95 % r.h. bez kondensacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z właściwą dyrektywą europejską oraz lokalnymi przepisami.
