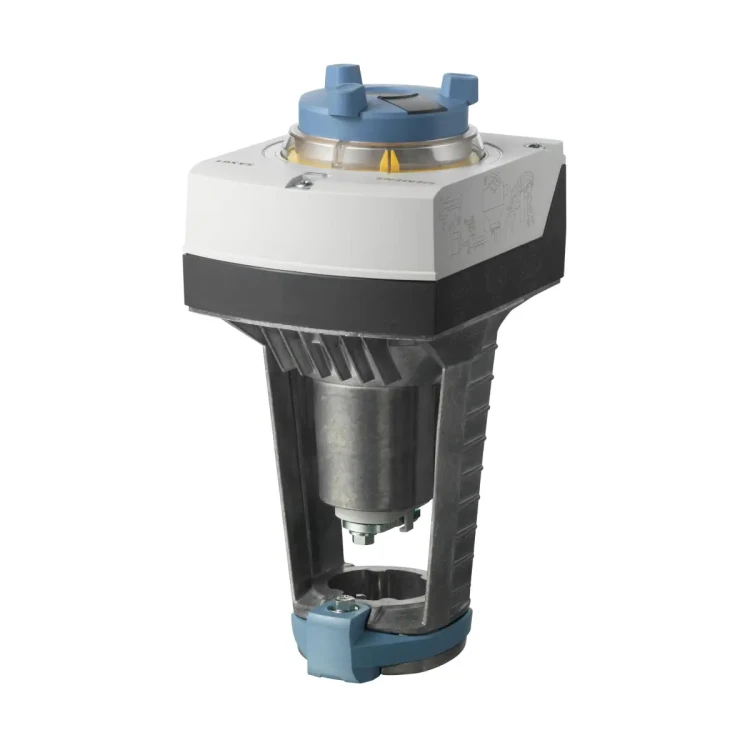

SAV61.00/HR Siłownik zaworu 1600 [N], skok 40 [mm], 24 [V] AC / DC, sterowanie 0…10 [V], dokładny sygnał pozycjonujący, do stosowania z zaworem inteligentnym EVF4U20E.., DN100 i DN125

SAV61.00/HR to siłownik elektromotoryczny Siemens (ACVATIX™) przeznaczony do współpracy z Intelligent Valve Controller oraz zaworami Siemens 2-drogowymi i 3-drogowymi typu VVF42..K, VVF42..KC i VXF42.. o skoku 40 mm. Stosowany jest jako zawór regulacyjny oraz zawór bezpieczeństwa (odcięcie) w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Zasilanie AC/DC 24 V, sterowanie DC 0…10 V oraz sprzężenie zwrotne położenia DC 0…10 V ułatwiają integrację z automatyką budynkową.

Najważniejsze cechy

• Producent: Siemens
• Model: SAV61.00/HR
• Stock number: S55150-A146
• Typ: siłownik elektromotoryczny do zaworów 2- i 3-drogowych (HVAC), w kombinacji z Intelligent Valve Controller
• Zasilanie: AC 24 V ±20% / DC 24 V +20% / -15% (SELV)
• Sygnał sterujący (Y): DC 0…10 V
• Sprzężenie zwrotne położenia (U): DC 0…10 V
• Skok nominalny: 40 mm
• Siła pozycjonowania: 1600 N
• Czas przestawienia (dla skoku nominalnego): 120 s
• Montaż bezpośredni na zaworze – bez konieczności regulacji
• Sygnalizacja: wskazanie położenia i stanu (LED)
• Ręczne przestawianie: manual adjuster „push and fix” (nieprzystosowany do pracy ciągłej)
• Opcja: możliwość zastosowania ogrzewania trzpienia (akcesorium)

Zastosowanie i kompatybilność

Siłownik SAV61.00/HR służy do sterowania zaworami Siemens o skoku 40 mm jako zaworami regulacyjnymi lub bezpieczeństwa (odcięcie) w instalacjach HVAC, w połączeniu z Intelligent Valve Controller.

• VVF42..K – zawory 2-drogowe (kołnierzowe)
• VVF42..KC – zawory 2-drogowe (kołnierzowe)
• VXF42.. – zawory 3-drogowe (kołnierzowe; funkcje „mieszanie” i „rozdział”)

Kombinacje urządzeń (dla SAV61.00/HR):

• VVF42..K / VVF42..KC: DN 100…150, PN 16, k_vs 160…315 m³/h
• VXF42..: DN 100…150, PN 16, k_vs 160…400 m³/h

Funkcje i działanie

Sterowanie analogowe i sprzężenie zwrotne

• Wejście Y: DC 0…10 V (pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ).
• Sprzężenie zwrotne U: DC 0…10 V (obciążenie: > 10 kΩ rezystancyjne, maks. 1 mA).

Wymuszenie (forced control) – wejście Z

• Z z rezystorem R = 0…1000 Ω: skok proporcjonalny do R.
• Z połączone z G: maksymalny skok 100%.
• Z połączone z G0: minimalny skok 0%.
• Dopuszczalne napięcie na Z: maks. AC 24 V ±20% / maks. DC 24 V +20% / -15%.

Charakterystyka i ograniczenia funkcji

• Siłownik jest fabrycznie skonfigurowany dla charakterystyki equal-percentage.
• Model SAV61.00/HR nie obsługuje: wyboru charakterystyki przepływu oraz sygnału 4…20 mA.
• Moduł funkcyjny AZX61.1 nie może być stosowany.

Podłączenie elektryczne i okablowanie

• Przewód przyłączeniowy: stały, długość 1,5 m
• Liczba żył: 4 × 0,75 mm²
• Dopuszczalny przekrój podłączeń: 0,13…1,5 mm² (AWG 24…16)
• Dopuszczalna długość przewodów sygnałowych: 10 m

Oznaczenia żył przewodu (wg danych kablowych):

• G (czerwony): system potential AC/DC 24 V
• G0 (czarny): system zero / system neutral
• Y (szary): wejście sygnału sterującego
• U (różowy): wyjście sygnału sprzężenia zwrotnego

Dane techniczne

• Napięcie zasilania: AC 24 V ±20% / DC 24 V +20% / -15% (SELV)
• Pobór mocy (50 Hz, ruch trzpienia): 10 VA / 4,5 W
• Czas przestawienia: 120 s
• Siła pozycjonowania: 1600 N
• Skok nominalny: 40 mm
• Dopuszczalna temperatura medium (z zamontowanym zaworem): -25…130°C
• Temperatura otoczenia (praca): -5…<55°C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 (od montażu pionowego do poziomego)
• Klasa ochronności: III (AC/DC 24 V), wg EN 60730

Wymiary i masa

• Wymiary (mm): A 265, B 124, C 150, C1 68, C2 82, D 80, E 100
• Masa: 2,070 kg

Akcesoria (opcjonalnie)

• ASZ6.6 (S55845-Z108) – element grzejny trzpienia (maks. 1 szt.)
• Zasilanie ASZ6.6: AC/DC 24 V ±20%
• Pobór mocy ASZ6.6: 50 VA, 30 W
• Prąd załączeniowy (na zimno): maks. 8,5 A (maks. temperatura 85°C)

Podsumowanie

Siemens SAV61.00/HR to siłownik elektromotoryczny AC/DC 24 V o skoku 40 mm i sile 1600 N, przeznaczony do zaworów VVF42..K, VVF42..KC oraz VXF42.. w aplikacjach HVAC jako element regulacji i odcięcia bezpieczeństwa. Sterowanie DC 0…10 V, sprzężenie zwrotne 0…10 V, sygnalizacja LED, ręczne przestawianie „push and fix” oraz opcjonalne ogrzewanie trzpienia ułatwiają integrację i serwis w instalacjach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne niskonapięciowe, zasilanie AC 24 V ±20% / DC 24 V +20% / -15% (SELV).
• Przy doborze zabezpieczenia zasilania należy stosować: bezpiecznik zwłoczny 6...10 A, wyłącznik nadprądowy maks. 13 A typu B, C lub D zgodnie z EN 60898 albo źródło zasilania z ograniczeniem prądu do maks. 10 A.
• Ryzyko poparzenia lub urazu wskutek gorącego siłownika. Gorące medium przepływające przez zawór nagrzewa metalowe elementy połączeniowe siłownika. Nie dotykać gorących powierzchni.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących przepisów może prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie przeznaczone jest do montażu wyłącznie wewnątrz budynków, w miejscu osłoniętym od wpływów atmosferycznych.
• Urządzenie należy montować wyłącznie w dopuszczonych pozycjach montażowych określonych przez producenta.
• Stopień ochrony obudowy IP54 obowiązuje dla zakresu pozycji montażowych od pionowej do poziomej, zgodnie z dokumentacją producenta.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5 °C do poniżej 55 °C, przy wilgotności 5...95% r.h., bez kondensacji.
• Maksymalna temperatura medium przy zamontowanym zaworze wynosi 130 °C.
• Do podłączenia należy stosować przewody o przekroju 0,13...1,5 mm²; urządzenie ma fabrycznie zamocowany przewód przyłączeniowy 1,5 m, 4 x 0,75 mm². Dopuszczalna długość przewodów sygnałowych wynosi 10 m.
• Wejście sterujące Y oraz sygnał sprzężenia zwrotnego U pracują w zakresie DC 0...10 V. Model SAV61.00/HR nie obsługuje sygnału pozycjonującego 4...20 mA.
• Moduł funkcyjny AZX61.1 nie może być stosowany z modelem SAV61.00/HR.
• Ręczny nastawnik nie jest przeznaczony do pracy ciągłej.
• Urządzenie jest bezobsługowe (maintenance-free).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako sprzęt elektroniczny zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Dane techniczne i poprawność zastosowania są ważne wyłącznie w połączeniu z produktami Siemens wskazanymi przez producenta jako kompatybilne. Zastosowanie produktów innych producentów może skutkować brakiem odpowiedzialności gwarancyjnej.
