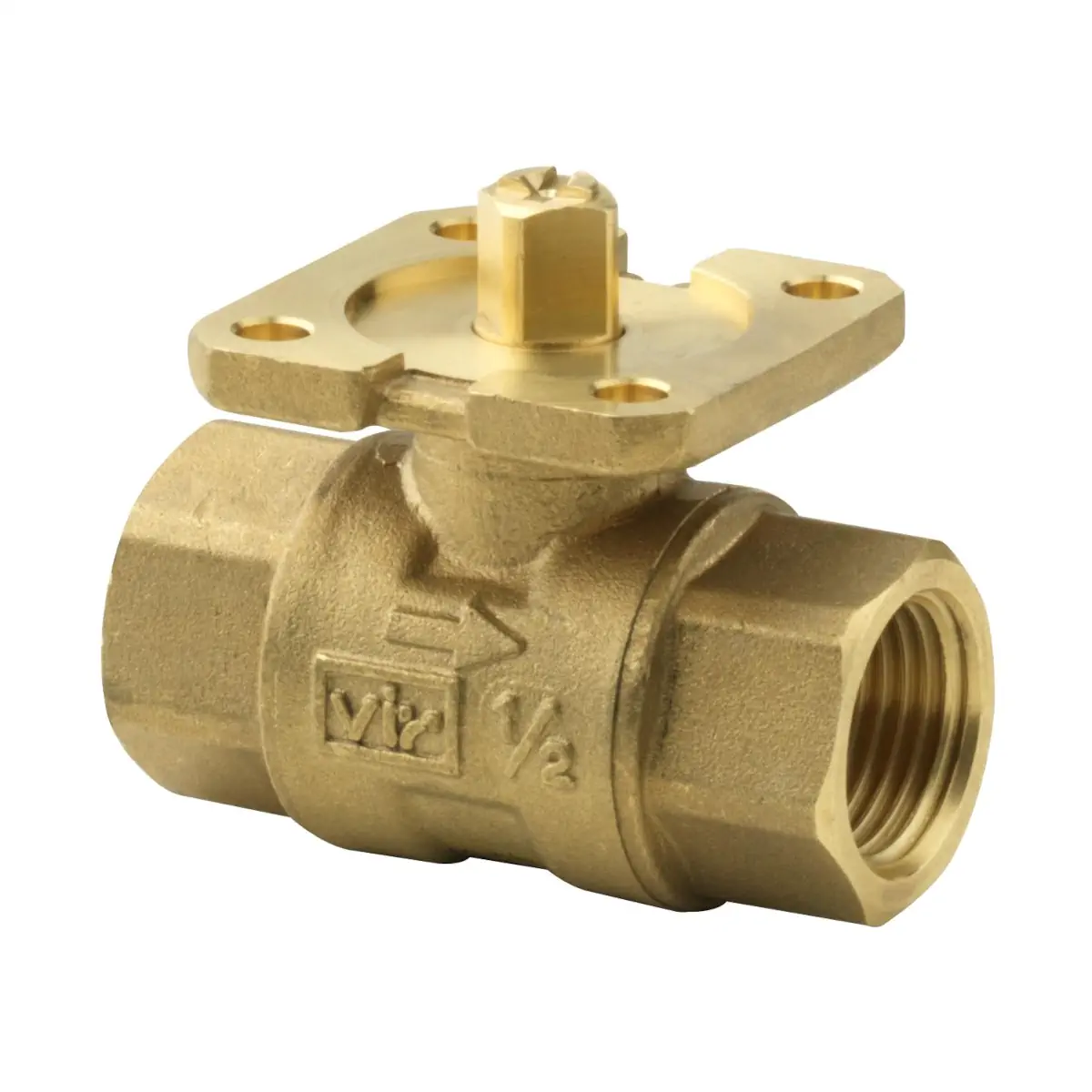

VAI61.15-0.25 Zawór kulowy przelotowy, DN15, kvs 0,25m3/h, współpracuje z GMA..9E, GLB..9E, GLD161.9E, GDB..9E, GQD..9A, GSD161.9A, przyłącza Rp½

VAI61.15-0.25 to zawór kulowy regulacyjny przelotowy z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) jako zawór regulacyjny lub odcinający w obiegach zamkniętych. Zawór ma klasę ciśnienia PN 40, przyłącza z gwintem wewnętrznym Rp (ISO 7-1), średnicę DN 15 oraz kvs = 0,25 m³/h. Regulacja realizowana jest poprzez obrót o 90° i współpracę z siłownikiem obrotowym.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VAI61.15-0.25
• Typ: zawór kulowy regulacyjny przelotowy (2-drogowy)
• Zastosowanie: instalacje HVAC, obiegi zamknięte; zawór regulacyjny lub odcinający
• DN: 15
• kvs: 0,25 m³/h
• Sv: > 500
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• Przyłącza: gwint wewnętrzny Rp 1/2 (wg ISO 7-1)
• Kąt obrotu: 90°
• Charakterystyka (kanał regulacyjny A–AB): stałoprocentowa, ngl = 3,9 wg VDI / VDE 2173
• Stopień nieszczelności kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5

Zastosowanie

VAI61.15-0.25 jest przeznaczony do regulacji przepływu wody w układach HVAC w obiegach zamkniętych. Dopuszczalne czynniki:

• woda chłodnicza,
• woda grzewcza,
• woda gorąca,
• woda ze środkami przeciwzamarzaniowymi.

Zalecenie jakości wody: wg VDI 2035.

Funkcje i charakterystyka regulacji

Regulacja 90° (zawór przelotowy)

• Zmiana położenia kuli odbywa się w zakresie 0…90°.
• Kanał regulacyjny A–AB ma charakterystykę stałoprocentową (ngl = 3,9 wg VDI / VDE 2173).

Dobór i warunki cichej pracy

• Δpmax (maksymalna dopuszczalna różnica ciśnienia na zaworze w całym zakresie wysterowania) zależy od zastosowanego siłownika.
• Jeżeli wymagana jest cicha praca, zalecana maksymalna różnica ciśnienia na zaworze wynosi 200 kPa.

Współpraca z siłownikami obrotowymi

Zawór VAI61.15-0.25 może współpracować z elektromechanicznymi siłownikami obrotowymi (m.in. w wersjach z Modbus), zgodnie z doborem dla serii VAI61..

• Maks. dopuszczalna różnica ciśnienia Δpmax: 350 kPa
• Maks. różnica ciśnienia zamykająca Δps: 1400 kPa

Uwaga temperaturowa (dla siłowników): wybrane siłowniki są zatwierdzone tylko do temperatury czynnika > 0°C.

Materiały i budowa

• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR CW602N, chromowana
• Trzpień: mosiądz DZR CW602N
• Dławica uszczelniająca: pierścienie EPDM

Dane techniczne

• DN: 15
• kvs: 0,25 m³/h
• Sv: > 500
• Klasa ciśnienia: PN 40
• Temperatura czynnika: -10…120°C
• Kąt obrotu: 90°
• Przyłącza: gwint wewnętrzny Rp 1/2 wg ISO 7-1

Wymiary i masa (VAI61.15-0.25)

• DN: 15
• Rp: 1/2
• B: 26 mm
• C: 31 mm
• D: 42 mm
• L1: 30,8 mm
• L2: 61,6 mm
• H1: 24,2 mm
• H2: 33,7 mm
• Masa: 0,3 kg

Montaż i wskazówki instalacyjne

• Zawór i siłownik obrotowy można zmontować na obiekcie bez specjalnych narzędzi i bez czynności nastawczych.
• Zalecany montaż zaworu na powrocie (niższe temperatury sprzyjają trwałości uszczelnienia trzpienia).
• Dla zwiększenia niezawodności zalecany jest filtr zanieczyszczeń przed zaworem.
• Przy połączeniach gwintowanych stosować śrubunki zgodne z ISO 7-1: zawór (gwint wewnętrzny) Rp, rurociąg (gwint zewnętrzny) R.
• Przestrzegać oznaczonego na korpusie kierunku przepływu.

Wyposażenie opcjonalne

• ALJ100 (S55846-Z115) – adapter termiczny do zaworów kulowych (np. jako zabezpieczenie siłownika w miejscach narażonych na kondensację).

Podsumowanie

Siemens VAI61.15-0.25 to kompaktowy zawór kulowy regulacyjny przelotowy DN 15 o bardzo małym przepływie nominalnym kvs 0,25 m³/h, z przyłączami Rp 1/2 i klasą ciśnienia PN 40. Stałoprocentowa charakterystyka regulacji oraz solidna, bezobsługowa konstrukcja z mosiądzu DZR CW602N czynią go praktycznym wyborem do precyzyjnej regulacji przepływu w zamkniętych obiegach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt zgodny z wymaganiami EAC (Eurasian compliance).
• Armatura ciśnieniowa PN 40, przeznaczona do pracy w instalacjach zamkniętych HVAC.
• Produkt podlega dyrektywie ciśnieniowej 2014/68/UE jako osprzęt ciśnieniowy dla płynów grupy 2; zgodnie z dokumentacją producenta nie posiada oznaczenia CE na podstawie art. 3 ust. 3 tej dyrektywy.
• Do stosowania wyłącznie z dopuszczonymi mediami: woda lodowa, woda grzewcza niskotemperaturowa, gorąca woda oraz woda z dodatkiem środka przeciwzamarzaniowego.
• Nie stosować z mediami na bazie mrówczanu potasu. Producent wskazuje ryzyko nieszczelności na trzpieniu przy użyciu takiego medium.
• Dopuszczalna temperatura medium dla zaworu: od -10 °C do +120 °C. Parametry ciśnienia roboczego i temperatury należy stosować zgodnie z ISO 7005 oraz lokalnymi przepisami.
• Montaż, uruchomienie i serwis wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i obowiązującymi przepisami krajowymi.
• Podczas prac przy urządzeniu istnieje zagrożenie związane z ciśnieniem w instalacji, wysoką temperaturą medium oraz napięciem elektrycznym, jeżeli zawór współpracuje z siłownikiem.
• Przed serwisem należy wyłączyć pompę i zasilanie współpracującego siłownika, zamknąć zawory odcinające, zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia przewodów i armatury.
• Przed ponownym uruchomieniem zaworu siłownik, jeśli jest stosowany, musi być prawidłowo zamontowany.
• Zawór należy montować wyłącznie zgodnie z właściwym kierunkiem przepływu oznaczonym na korpusie.
• Podłączenia gwintowane wykonywać zgodnie z ISO 7-1: gwint wewnętrzny zaworu Rp, gwint zewnętrzny rurociągu R. Nie stosować nadmiernej ilości konopi lub taśmy PTFE i nie dokręcać gwintu do oporu, aby uniknąć nieszczelności.
• Przy dokręcaniu lub luzowaniu połączeń używać narzędzia na części zaworu znajdującej się najbliżej podłączanej rury. Nieprawidłowy montaż mechaniczny może spowodować uszkodzenie lub wyciek.
• Aby zwiększyć bezpieczeństwo działania, producent zaleca montaż filtra przed zaworem.
• Należy zapobiegać kawitacji i nie przekraczać dopuszczalnej różnicy ciśnień; nadmierna kawitacja powoduje przyspieszone zużycie elementów zaworu i wzrost hałasu.
• Produkt jest bezobsługowy, jednak wszelkie czynności kontrolne i montażowe należy wykonywać zgodnie z instrukcją producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i aktualnie obowiązującymi przepisami; poszczególne komponenty mogą wymagać specjalnego postępowania.
