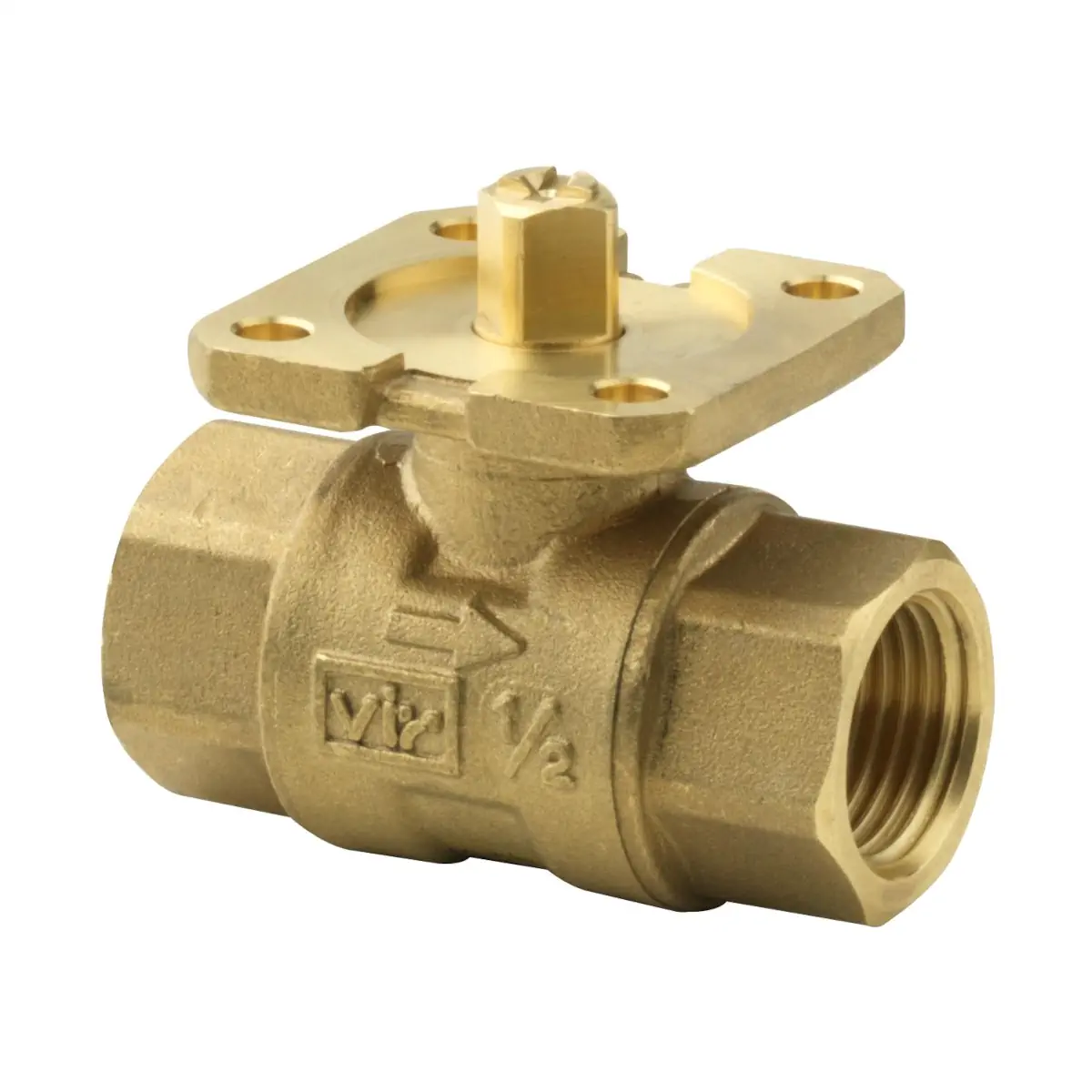

VAI61.15-0.63 Zawór kulowy przelotowy, DN15, kvs 0,63m3/h, współpracuje z GMA..9E, GLB..9E, GLD161.9E, GDB..9E, GQD..9A, GSD161.9A, przyłącza Rp½

Siemens VAI61.15-0.63 to regulacyjny zawór kulowy przelotowy z serii ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) jako zawór regulacyjny lub odcinający w obiegach zamkniętych. Zawór ma klasę ciśnienia PN 40, przyłącza z gwintem wewnętrznym Rp (ISO 7-1), a regulacja realizowana jest poprzez obrót kuli o 90°. Wariant DN 15 oferuje przepływ nominalny kvs = 0,63 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VAI61.15-0.63
• Rodzaj: zawór kulowy regulacyjny przelotowy (2-drogowy)
• Zastosowanie: instalacje HVAC, obiegi zamknięte; funkcja regulacji lub odcięcia
• DN: 15
• kvs: 0,63 m³/h
• Sv: > 500
• Przyłącza: gwint wewnętrzny Rp 1/2 wg ISO 7-1
• Kąt obrotu: 90°
• Charakterystyka (kanał regulacyjny): stałoprocentowa, ngl = 3,9 wg VDI / VDE 2173
• Szczelność kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5
• Korpus / kula / trzpień: mosiądz odporny na odcynkowanie (DZR) CW602N, kula chromowana
• Uszczelnienie trzpienia: pierścienie EPDM
• Temperatura czynnika: -10…120°C
• Masa (zawór): ok. 0,3 kg

Zastosowanie

VAI61.15-0.63 jest przeznaczony do pracy z wodą w instalacjach HVAC jako zawór kulowy regulacyjny (modulacja przepływu) lub odcinający. Zawór jest dedykowany do obiegów zamkniętych.

Dopuszczalne czynniki

• woda chłodnicza
• woda grzewcza
• woda gorąca
• woda ze środkami przeciwzamarzaniowymi
• Zalecenie: jakość wody wg VDI 2035

Uwaga: stosowanie zaworów kulowych z czynnikami opartymi na mrówczanie potasu może powodować wycieki przy trzpieniu.

Charakterystyka i działanie

Regulacja przepływu

• Regulacja odbywa się przez obrót o 90°.
• Kanał regulacyjny: charakterystyka stałoprocentowa (A → AB), ngl = 3,9 wg VDI / VDE 2173.

Kierunek przepływu i położenia

• Należy montować zawór zgodnie z kierunkiem przepływu oznaczonym na korpusie.
• Położenie fabryczne (VAI61..): A – AB = 100%.
• Po obrocie o 90° (zgodnie z ruchem wskazówek zegara): A – AB = 0%.

Współpraca z siłownikami

Zawór VAI61.15-0.63 może współpracować z elektromechanicznymi siłownikami obrotowymi (w tym wersjami z Modbus), m.in.:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD161.9A, GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E

• Δpmax (kanał regulacyjny): 350 kPa
• Δps (ciśnienie zamykające): 1400 kPa
• Jeśli wymagana jest cicha praca, zalecana maksymalna różnica ciśnienia na zaworze: 200 kPa.

Do aplikacji z dodatkowymi funkcjami (np. przełączniki pomocnicze, potencjometry) można zastosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym (ASK77.x), zgodnie z instrukcją montażu.

Dane techniczne

• Klasa ciśnienia: PN 40 wg ISO 7268
• Charakterystyka (kanał regulacyjny): stałoprocentowa, ngl = 3,9 wg VDI / VDE 2173
• Szczelność kanału regulacyjnego: EN 60534-4 L/1, ulepszona klasa 5
• kvs: 0,63 m³/h (zimna woda 5…30°C, Δp = 100 kPa)
• Sv: > 500
• Temperatura czynnika: -10…120°C
• Kąt obrotu: 90°
• Przyłącza: Rp wg ISO 7-1
• Materiał korpusu: mosiądz DZR CW602N
• Materiał kuli: mosiądz DZR CW602N, chromowany
• Materiał trzpienia: mosiądz DZR CW602N
• Dławica uszczelniająca: EPDM

Wymiary i przyłącza (VAI61.15-0.63)

• DN: 15
• Gwint: Rp 1/2
• B: 26 mm
• C: 31 mm
• D: 42 mm
• L1: 30,8 mm
• L2: 61,6 mm
• H1: 24,2 mm
• H2: 33,7 mm
• Masa (zawór): ok. 0,3 kg

Montaż i wskazówki projektowe

• Zawór kulowy i siłownik obrotowy można zmontować na obiekcie bez specjalnych narzędzi i bez czynności nastawczych.
• Zalecany montaż zaworu na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Zapewnić warunki pracy bez kawitacji; dla wody chłodniczej może być wymagane odpowiednie przeciwciśnienie za zaworem (np. dodatkowy zawór dławiący).
• W celu zwiększenia niezawodności zalecany jest filtr zanieczyszczeń przed zaworem.

Połączenia hydrauliczne – dobre praktyki

• Stosować śrubunki zgodne z ISO 7-1: zawór (gwint wewnętrzny) = Rp, rurociąg (gwint zewnętrzny) = R.
• Nie stosować zbyt dużo pakuł ani taśmy PTFE.
• Nie dokręcać gwintu rurowego do „samego końca”.
• Klucz kontrujący umieszczać na zaworze przy króćcu, do którego rura ma być przykręcana lub odkręcana.

Wyposażenie dodatkowe

• ALJ100 – adapter termiczny do zaworów kulowych (stosowany m.in. w miejscach narażonych na kondensację).

Podsumowanie

Siemens VAI61.15-0.63 to trwały, kompaktowy zawór kulowy regulacyjny przelotowy PN40 z przyłączami Rp 1/2, zaprojektowany do precyzyjnej regulacji przepływu w instalacjach HVAC. Stałoprocentowa charakterystyka, wysoka szczelność kanału regulacyjnego oraz mosiężna konstrukcja DZR (CW602N) sprawiają, że jest to solidne rozwiązanie do obiegów zamkniętych z wodą grzewczą lub chłodniczą.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt zgodny z wymaganiami Pressure Equipment Directive (PED) 2014/68/EU jako osprzęt ciśnieniowy dla płynów grupy 2. Dla tego wyrobu nie przewidziano oznaczenia CE zgodnie z art. 3 ust. 3 dyrektywy PED.
• Posiada oznaczenie zgodności EAC.
• Nie wyrzucać z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi i aktualnie obowiązującymi przepisami; poszczególne elementy mogą wymagać specjalnego sposobu postępowania.
• Produkt przeznaczony do stosowania wyłącznie w zamkniętych obiegach instalacji HVAC jako 2-drogowy zawór kulowy regulacyjny/odcinający.
• Stosować wyłącznie z dopuszczonymi mediami: woda lodowa, niskotemperaturowa woda grzewcza, gorąca woda oraz woda z dodatkiem środka przeciw zamarzaniu. Zakres temperatury medium dla modelu VAI61.15-0.63: od -10 °C do +120 °C.
• Nie stosować z mediami na bazie mrówczanu potasu. Producent wskazuje, że może to powodować nieszczelność na trzpieniu i wyciek medium na zewnątrz.
• Zawór jest elementem ciśnieniowym PN 40. Eksploatować wyłącznie w granicach dopuszczalnego ciśnienia roboczego i temperatury medium zgodnie z dokumentacją producenta oraz normą ISO 7005.
• Aby ograniczyć zużycie i hałas, nie przekraczać dopuszczalnej różnicy ciśnień oraz unikać kawitacji. W instalacjach wody lodowej należy zapewnić odpowiednie przeciwciśnienie po stronie wylotowej.
• Przed zaworem zaleca się montaż filtra w celu zwiększenia bezpieczeństwa działania i ochrony produktu.
• Montaż wykonywać zgodnie z dokumentacją producenta, z zachowaniem prawidłowego kierunku przepływu oznaczonego na korpusie zaworu. Nieprawidłowy montaż może spowodować nieszczelność lub nieprawidłową pracę instalacji.
• Połączenia gwintowane wykonywać zgodnie z ISO 7-1: gwint wewnętrzny zaworu Rp, gwint zewnętrzny instalacji R. Nie stosować nadmiernej ilości konopi lub taśmy PTFE oraz nie dokręcać gwintu do oporu, aby nie spowodować nieszczelności lub uszkodzenia.
• Podczas dokręcania lub luzowania należy przykładać narzędzie wyłącznie do części zaworu najbliższej podłączanej rury. Nieprawidłowe użycie narzędzi może uszkodzić korpus lub połączenia.
• Produkt należy montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej w dokumentacji. Należy zapewnić wymaganą przestrzeń montażową i serwisową.
• Zawór jest bezobsługowy. Wszelkie prace serwisowe w instalacji wykonywać dopiero po wyłączeniu pompy, zamknięciu zaworów odcinających, całkowitym spuszczeniu ciśnienia z odcinka instalacji i ostudzeniu medium.
• Jeżeli zawór współpracuje z siłownikiem, przed ponownym uruchomieniem instalacji siłownik musi być prawidłowo zamontowany, a w razie potrzeby należy odłączyć połączenia elektryczne od zacisków przed rozpoczęciem prac.
• Podczas montażu i eksploatacji należy przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich wymagań instalacyjnych.
