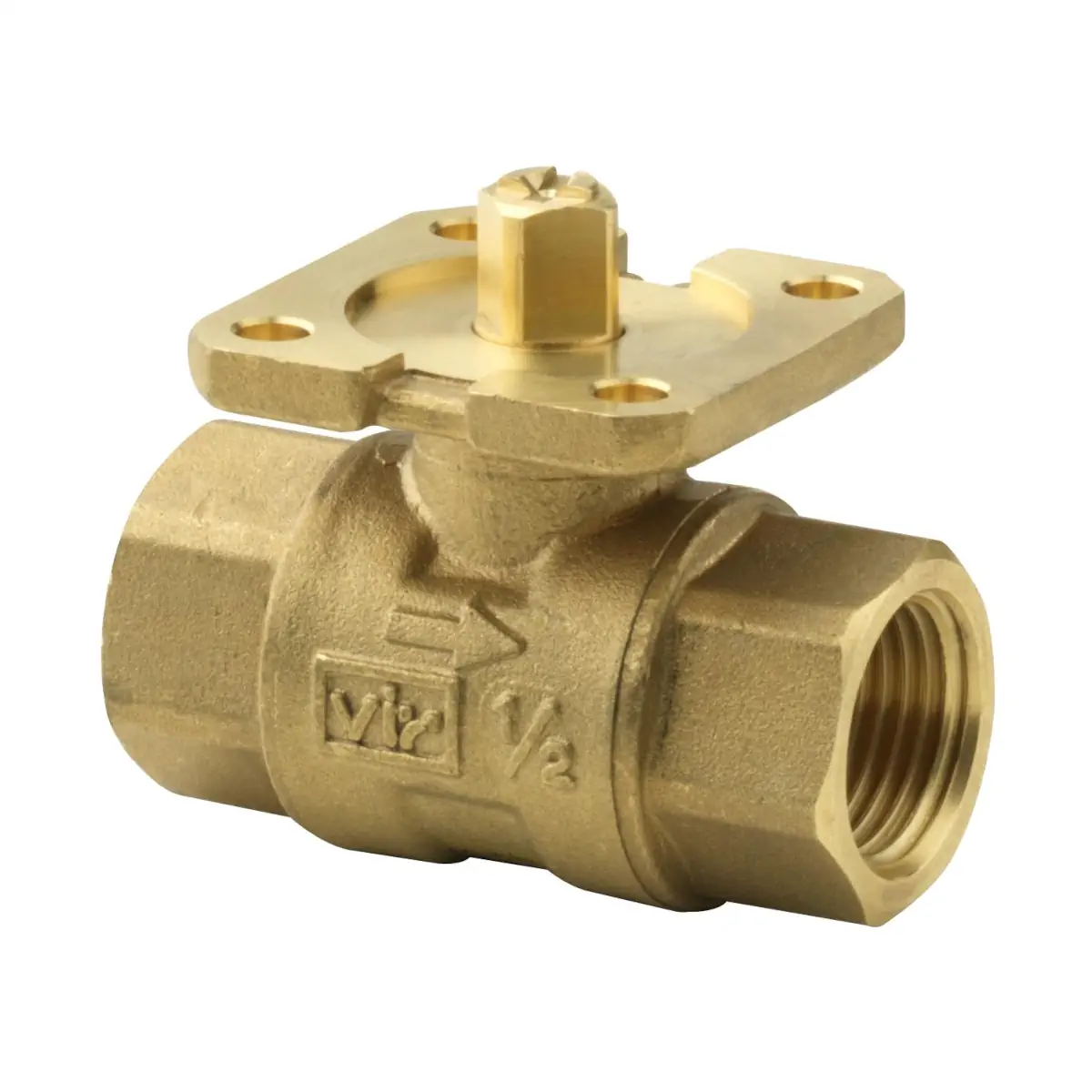

VAI61.15-0.4 Zawór kulowy przelotowy, DN15, kvs 0,4m3/h, współpracuje z GMA..9E, GLB..9E, GLD161.9E, GDB..9E, GQD..9A, GSD161.9A, przyłącza Rp½

VAI61.15-0.4 to zawór kulowy regulacyjny przelotowy z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) jako zawór regulacyjny lub odcinający w obiegach zamkniętych. Wykonany jest w klasie PN40 i posiada przyłącza z gwintem wewnętrznym Rp wg ISO 7-1. Zawór współpracuje z dedykowanymi siłownikami obrotowymi Siemens (w tym wersjami z Modbus), zapewniając regulację przepływu przy kącie obrotu 90°.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VAI61.15-0.4
• Typ: zawór kulowy regulacyjny przelotowy (2-drogowy)
• Zastosowanie: instalacje HVAC (ogrzewanie / wentylacja / klimatyzacja), obiegi zamknięte
• Średnica nominalna: DN 15
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• kvs: 0,4 m³/h
• Sv: > 500
• Przyłącza: gwint wewnętrzny Rp 1/2 (wg ISO 7-1)
• Kąt obrotu: 90°
• Charakterystyka (kanał regulacyjny A–AB): stałoprocentowa, ngl = 3,9 (wg VDI / VDE 2173)
• Szczelność kanału regulacyjnego: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 5
• Materiały części ciśnieniowych: mosiądz DZR CW602N (korpus, kula, trzpień), kula chromowana

Zastosowanie

VAI61.15-0.4 jest przeznaczony do regulacji lub odcinania przepływu w:

• instalacjach wody grzewczej,
• instalacjach wody chłodniczej,
• instalacjach wody gorącej,
• układach z wodą ze środkami przeciwzamarzaniowymi.

Zalecenie: jakość wody wg VDI 2035.

Współpraca z siłownikami

Zawór VAI61.15-0.4 może współpracować z elektromechanicznymi siłownikami obrotowymi Siemens, m.in.:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD161.9A, GDB..9E.., GLD161.9E.., GLB..9E.., GDD161.9E
• w tym wersje z Modbus (dla wybranych siłowników z powyższych rodzin)

Funkcje i działanie

Regulacja obrotowa 90°

• Kąt obrotu: 90°
• Kanał regulacyjny A–AB: regulacja 0…100% z charakterystyką stałoprocentową (ngl = 3,9)

Kierunek przepływu i położenia

• Symbol kierunku przepływu jest umieszczony na korpusie zaworu.
• Położenie fabryczne: A–AB = 100%
• Po obrocie 90° zgodnie z ruchem wskazówek zegara: A–AB = 0%

Parametry różnicy ciśnień (dla doboru z siłownikiem)

• Δpmax (maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym): 350 kPa
• Δps (maks. dopuszczalna różnica ciśnienia / ciśnienie zamykające): 1400 kPa
• Zalecenie dla cichej pracy: maks. dopuszczalna różnica ciśnienia 200 kPa

Medium i zakres temperatur

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Temperatura czynnika: -10…120 °C

Materiały

• Korpus zaworu kulowego: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N, chromowany
• Trzpień: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Dławica uszczelniająca: pierścienie EPDM

Wymiary i masa (VAI61.15-0.4)

• DN: 15
• Przyłącze: Rp 1/2
• B: 26 mm
• C: 31 mm
• D: 42 mm
• L1: 30,8 mm
• L2: 61,6 mm
• H1: 24,2 mm
• H2: 33,7 mm
• Masa zaworu: 0,3 kg

Montaż i połączenia hydrauliczne

• Montaż zaworu kulowego i siłownika obrotowego można wykonać na obiekcie bez specjalnych narzędzi i bez czynności nastawczych.
• Zalecany montaż zaworu na powrocie (ze względu na niższe temperatury, korzystne dla trwałości uszczelnienia trzpienia).
• Zaleca się montaż filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności działania.
• Gwinty: stosować śrubunki zgodne z ISO 7-1 (zawór: Rp, rurociąg: R).
• Nie stosować zbyt dużej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”.
• Klucz kontrujący umieszczać na zaworze przy króćcu, do którego rura ma być przykręcana lub odkręcana.

Wyposażenie dodatkowe

• ALJ100 (S55846-Z115): adapter termiczny do zaworów kulowych

Podsumowanie

Siemens VAI61.15-0.4 to wytrzymały, precyzyjny zawór kulowy regulacyjny przelotowy PN40 z przyłączem Rp 1/2 i kvs 0,4 m³/h, zaprojektowany do pracy w obiegach zamkniętych HVAC. Mosiężna konstrukcja DZR (CW602N), charakterystyka stałoprocentowa oraz szeroka kompatybilność z siłownikami obrotowymi Siemens czynią go solidnym wyborem do regulacji i odcinania przepływu w instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania w instalacjach ogrzewania, wentylacji i klimatyzacji jako 2-drogowy zawór kulowy regulacyjny, wyłącznie w obiegach zamkniętych.
• Zawór jest przeznaczony do pracy z dopuszczonymi mediami: woda lodowa, woda niskotemperaturowa, gorąca woda oraz woda z dodatkiem środka przeciw zamarzaniu. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Nie stosować z mediami na bazie mrówczanu potasu. Producent wskazuje ryzyko nieszczelności na trzpieniu i wycieku medium na zewnątrz.
• Zakres temperatury medium dla modelu VAI61.15-0.4 wynosi od -10 °C do +120 °C. Należy przestrzegać dopuszczalnych parametrów ciśnienia roboczego zgodnie z ISO 7005.
• Nominalna klasa ciśnieniowa produktu: PN 40 zgodnie z ISO 7268.
• Produkt podlega dyrektywie ciśnieniowej DGR 2014/68/EU jako osprzęt ciśnieniowy dla płynów grupy 2, bez oznakowania CE zgodnie z art. 3 ust. 3 (dobra praktyka inżynierska).
• Posiada zgodność EAC.
• Montaż, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Podczas prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, zredukować ciśnienie w rurociągu i poczekać do całkowitego ostygnięcia instalacji.
• Jeżeli zawór współpracuje z siłownikiem, przed pracami serwisowymi należy odłączyć zasilanie elektryczne i przed ponownym uruchomieniem upewnić się, że siłownik jest prawidłowo zamontowany.
• Zawór należy montować wyłącznie we właściwym kierunku przepływu oznaczonym na korpusie.
• Połączenia gwintowane należy wykonywać zgodnie z ISO 7-1: gwint wewnętrzny zaworu Rp, gwint zewnętrzny rurociągu R. Nie używać nadmiernej ilości pakuł lub taśmy PTFE i nie dokręcać gwintu do samego końca, aby uniknąć nieszczelności.
• Podczas dokręcania lub luzowania połączeń narzędzie należy przykładać do strony zaworu bliższej skręcanemu rurociągowi. Nie wolno przenosić siły przez cały korpus zaworu.
• Aby zwiększyć bezpieczeństwo działania, producent zaleca montaż filtra przed zaworem.
• Należy unikać kawitacji oraz przekraczania dopuszczalnej różnicy ciśnień, ponieważ może to powodować hałas, przyspieszone zużycie kuli i gniazda oraz uszkodzenie zaworu.
• Produkt jest bezobsługowy, jednak wszelkie prace kontrolne i serwisowe należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi elementów instalacyjnych i odpadów technicznych.
