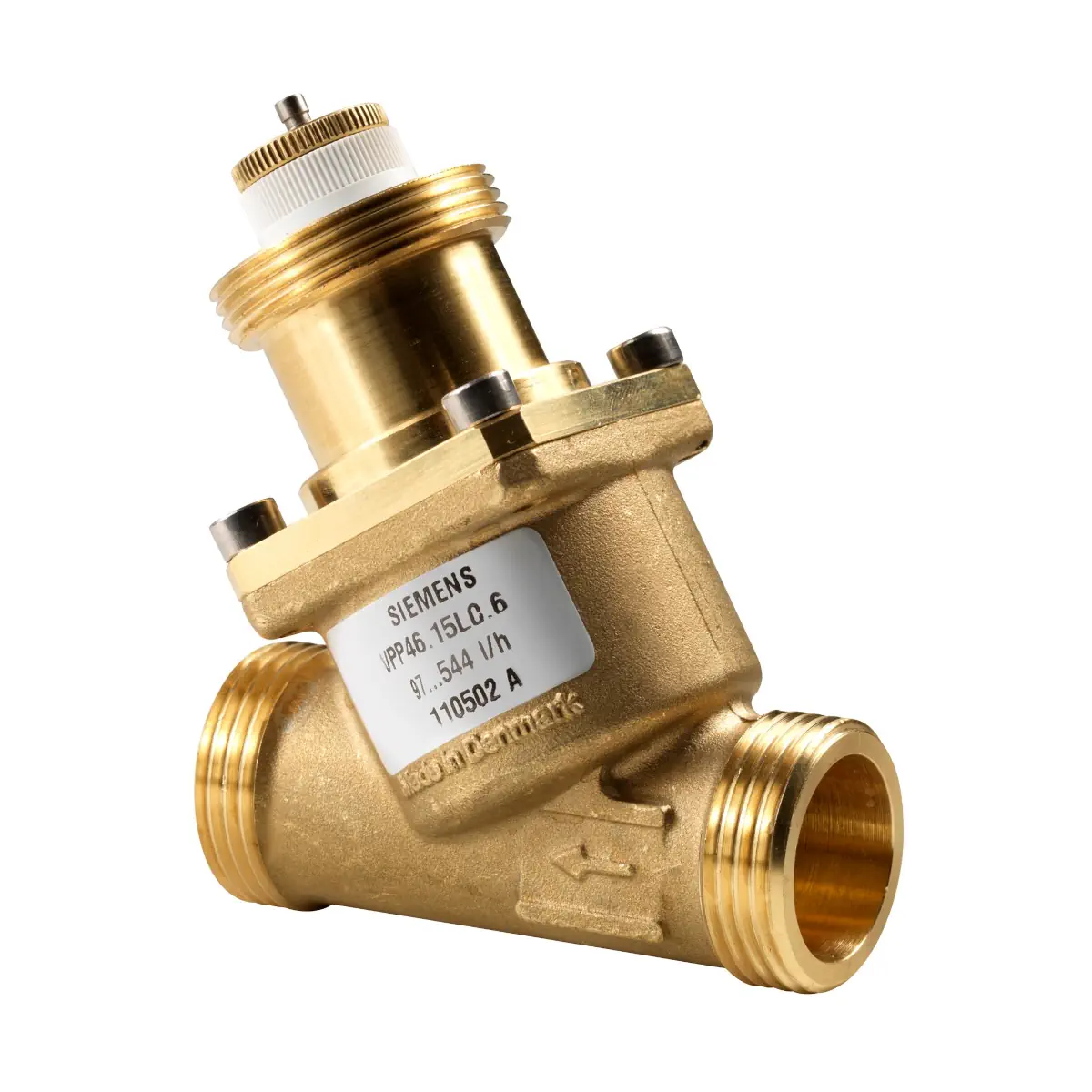

VPP46.10L0.2 Zawór Kombi gwintowany zewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN10, V100 = 200 l/h

VPP46.10L0.2 to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens z serii ACVATIX™, przeznaczony do precyzyjnej regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach wentylacyjnych, klimatyzacyjnych oraz grzewczo-chłodniczych. Zawór posiada wbudowany regulator różnicy ciśnienia oraz mechanizm nastawy maksymalnego przepływu. Wersja VPP ma gwint zewnętrzny G i nie posiada punktów pomiaru ciśnienia P/T.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPP46.10L0.2
• Typ: zawór PICV (Pressure Independent Control Valve) – regulacja przepływu + stabilizacja Δp
• Zastosowanie: instalacje wentylacji i klimatyzacji oraz ogrzewania/chłodzenia (obiegi zamknięte)
• Średnica nominalna: DN 10
• Przyłącza: gwint zewnętrzny G 1/2 B wg ISO 228-1
• Zakres nastaw przepływu (przy H100): 30…200 l/h
• Skok nominalny (H100): 2,5 mm
• Wbudowany regulator różnicy ciśnienia – utrzymanie zadanego przepływu niezależnie od ciśnienia wlotowego
• Brak punktów pomiaru ciśnienia P/T: wersja bez oznaczenia „Q”

Zastosowanie

VPP46.10L0.2 jest przeznaczony do regulacji po stronie wody oraz automatycznego zrównoważenia hydraulicznego urządzeń końcowych (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) w instalacjach ogrzewania i chłodzenia.

Budowa i zasada działania

• Czynnik wpływa przez króciec wlotowy, przechodzi przez otwór o zmiennej nastawie (nastawa maksymalnego przepływu na skali).
• Następnie przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku 2,5 mm.
• Przed wylotem z zaworu czynnik przechodzi przez mechaniczny regulator różnicy ciśnienia, który stabilizuje warunki pracy i pomaga utrzymać ustawiony przepływ.

Nastawa i sterowanie ręczne (DN 10)

• Zawór jest dostarczany z pokrętłem sterowania ręcznego, które zabezpiecza trzpień i mechanizm nastawy oraz umożliwia ręczne sterowanie podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty i powinien pozostać otwarty podczas płukania instalacji.
• Aby zamknąć zawór pokrętłem, należy obracać je zgodnie z ruchem wskazówek zegara.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.

Współpracujące siłowniki (dobór wg tabeli dla VPP46.10L0.2)

• SUA21/3P (zawór może być niezawodnie zamknięty do Δp_s = 600 kPa)
• ST..40.. (do Δp_s = 600 kPa)
• ST..65.. (do Δp_s = 600 kPa)
• SSA.. (do Δp_s = 600 kPa)
• SSD..UT (do Δp_s = 1380 kPa)

Dane techniczne (dla VPP46.10L0.2 i parametrów serii VP..46..)

• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia (Δpmax): 800 kPa
• Wymagana min. różnica ciśnienia (Δpmin): zależna od nastawy przepływu (wartości wg tabel „Przepływ objętościowy / nastawa na skali”)
• Charakterystyka zaworu: linowa wg VDI/VDE 2173
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Korpus zaworu (DN 10): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Uszczelki: EPDM 281 (O-ring)
• Przyłącze siłownika (DN 10): M30 × 1,5 mm
• Wymiary L1: 65 mm
• Masa: 0,314 kg

Montaż i uruchomienie

• Kierunek przepływu (strzałka na korpusie) jest obowiązkowy.
• Zalecany montaż na powrocie (niższe temperatury sprzyjają trwałości uszczelnienia trzpienia).
• Zalecane jest zastosowanie filtra lub odmulacza przed zaworem oraz usunięcie zanieczyszczeń z instalacji.
• Nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; płukanie wyłącznie we właściwym kierunku przepływu.
• Δpmax na zaworze nie może przekroczyć 800 kPa.

Podsumowanie

Siemens VPP46.10L0.2 to kompaktowy zawór PICV DN 10 z gwintem zewnętrznym G 1/2 B, umożliwiający nastawę maksymalnego przepływu w zakresie 30…200 l/h oraz stabilną regulację dzięki wbudowanemu regulatorowi różnicy ciśnienia. To praktyczne rozwiązanie do strefowej regulacji i hydraulicznego zrównoważenia obiegów wodnych w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania w zamkniętych obiegach instalacji wentylacyjnych, klimatyzacyjnych, grzewczych i chłodniczych, zgodnie z dokumentacją producenta.
• Osprzęt ciśnieniowy PN25. Dopuszczalne ciśnienie robocze wynosi maksymalnie 2500 kPa (25 bar). Maksymalna różnica ciśnienia na zaworze nie może przekroczyć 600 kPa.
• Dla modelu VPP46.10L0.2 obowiązuje oznaczony na korpusie kierunek przepływu. Nieprawidłowy montaż względem kierunku przepływu może spowodować nieprawidłową pracę lub uszkodzenie zaworu.
• Montaż, nastawa, uruchomienie i serwis wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Przed montażem siłownika należy ustawić wymaganą nastawę przepływu zaworu. Zawór i siłownik należy stosować wyłącznie w konfiguracjach przewidzianych przez producenta.
• Przed zaworem należy zamontować filtr lub odmulacz. Z instalacji i przewodów należy usunąć zanieczyszczenia oraz pozostałości po pracach montażowych, np. po spawaniu.
• Zawór musi być otwarty podczas płukania instalacji i próby ciśnieniowej. Zamknięty zawór może ulec uszkodzeniu wskutek silnego uderzenia hydraulicznego.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej. Zawór dostarczany jest w położeniu całkowitego otwarcia.
• Podczas uruchomienia należy sprawdzić, czy aktualna nastawa odpowiada założeniom projektowym. W razie potrzeby należy skorygować nastawę, aby uzyskać wymagany przepływ objętościowy.
• Nie demontować grzybka zaworu, wrzeciona, nastawy przepływu, membrany ani innych elementów wewnętrznych. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji oraz odczekać do jej ostygnięcia.
• W razie zastosowania wersji z siłownikiem i sprężyną powrotną demontaż może być niebezpieczny z powodu naprężonej sprężyny oraz szybko poruszających się części. Demontaż takich elementów może wykonywać wyłącznie wykwalifikowany personel.
• Nie izolować mocowania siłownika, ponieważ konieczna jest cyrkulacja powietrza. Siłowniki należy montować wyłącznie w dozwolonej pozycji montażu zgodnie z dokumentacją producenta.
• Dopuszczalne media: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dopuszczalna temperatura czynnika dla zaworu z siłownikiem: 1…120°C. Dopuszczalna temperatura otoczenia: 1…50°C.
• Produkt nie może być utylizowany z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów i ochrony środowiska.
• Dla modelu VPP46.10L0.2 dokumentacja wskazuje brak oznakowania CE w zakresie dyrektywy PED 2014/68/UE zgodnie z art. 4 ust. 3 (ogólnie uznana praktyka inżynierska).
