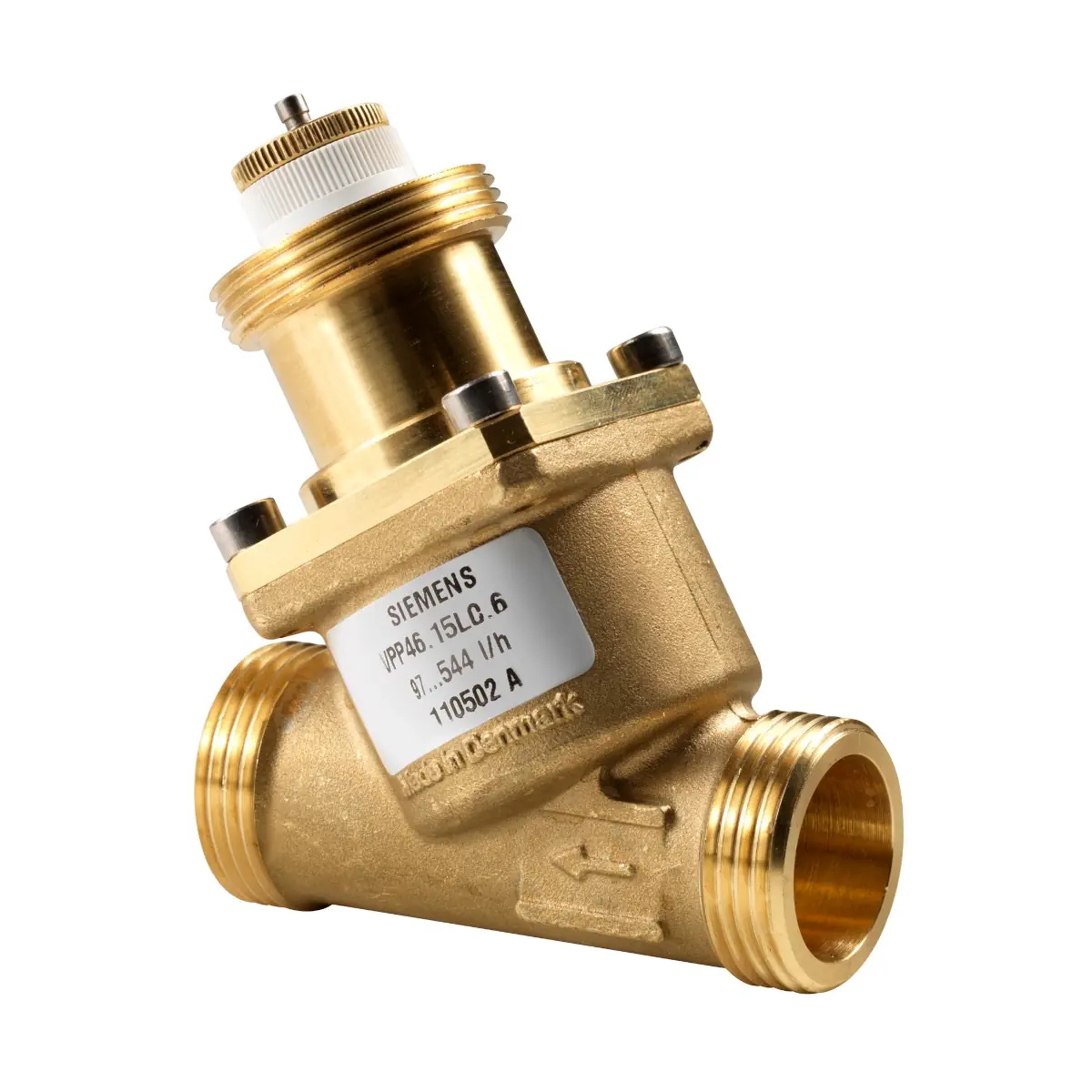

VPP46.32F4 Zawór Kombi gwintowany, PN25, DN32, V100 4001 l/h, współpracuje z SSA.., przyłącza G1½

Siemens VPP46.32F4 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii ACVATIX™, przeznaczony do precyzyjnej regulacji przepływu wody w instalacjach HVAC oraz jednoczesnego automatycznego zrównoważenia hydraulicznego obiegów. Model ten posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje zadany przepływ w szerokim zakresie warunków pracy, niezależnie od zmian ciśnienia w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: VPP46.32F4
• Typ: zawór PICV (Pressure Independent Control Valve) z wbudowanym regulatorem Δp
• DN: 32
• Przyłącza: gwint zewnętrzny G 1½ B wg ISO 228-1
• Charakterystyka: liniowa wg VDI/VDE 2173
• Nastawa maks. przepływu: tarcza z podziałką (nastawa wstępna)
• Przepływ objętościowy (nastawiany): 550…4001 l/h
• Skok nominalny (DN 25…32): 5,5 mm
• Ciśnienie nominalne: PN 25
• Dopuszczalna temperatura czynnika: 1…120°C (z siłownikiem)

Zastosowanie

Zawór VPP46.32F4 jest przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz układów ogrzewania i chłodzenia, w których wymagana jest stabilna regulacja przepływu po stronie wody oraz automatyczne zrównoważenie hydrauliczne odbiorników (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła).

• Do obiegów zamkniętych
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia)
• Obowiązkowy kierunek przepływu zgodny ze strzałką na korpusie zaworu

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec wlotowy A, przepływa przez element nastawy (z tarczą nastawy maksymalnego przepływu), a następnie przez zawór regulacyjny przepływu o charakterystyce liniowej. Przed wylotem z zaworu czynnik przechodzi przez wbudowany regulator różnicy ciśnienia, który utrzymuje stałe warunki pracy zaworu regulacyjnego i pomaga zachować ustawiony przepływ w zakresie roboczym.

Nastawa przepływu i sterowanie ręczne (DN 10…32)

• Pokrętło sterowania ręcznego jest montowane fabrycznie – zabezpiecza trzpień i mechanizm nastawy oraz umożliwia ręczne sterowanie podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty (zawór musi być otwarty podczas płukania instalacji).
• Aby zamknąć zawór pokrętłem, należy obracać je zgodnie z ruchem wskazówek zegara.

Nastawa wstępna (ustawienie maks. przepływu) – DN 10…32

• Zdjąć pokrętło sterowania ręcznego z zaworu PICV.
• Poluzować radełkowaną nakrętkę.
• Ustawić wymaganą wartość na tarczy nastawy (białe pokrętło).
• Ręcznie dokręcić radełkowaną nakrętkę.

Współpracujące siłowniki (dla DN 32)

• SSA.. (siłowniki elektromechaniczne)
• SSD..UT (siłowniki elektromechaniczne – wersje z zaciskami, bez kabla)
• STA..65.. / STP..65..

Dane techniczne

• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia na zaworze PICV: 800 kPa
• Δpmax (kanał regulacyjny): 600 kPa
• Dokładność przepływu (średnia): ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
  (dla DN 25…32 z STA..3..: klasa III, 0…0,1% V100 wg EN 1349)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi
  (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Skok nominalny (DN 25…32): 5,5 mm
• Przyłącze siłownika: M30 × 1,5 mm

Materiały

• Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C, ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Wymiary i masa

• Masa: 1,22 kg

Wyposażenie dodatkowe (opcje)

• Śrubunki gwintowane: ALG252 (BPZ:ALG252) oraz ALG252B (S55846-Z104)
• Otulina termoizolacyjna: ALI32VPI46/VPP46 (S55846-Z165)

Podsumowanie

Siemens VPP46.32F4 to zawór PICV DN 32 z gwintem zewnętrznym G 1½ B, łączący regulację przepływu z automatycznym utrzymaniem warunków hydraulicznych dzięki wbudowanemu regulatorowi Δp. Zakres nastaw przepływu 550…4001 l/h, liniowa charakterystyka oraz wysoka odporność materiałowa (korpus z mosiądzu DZR) czynią go praktycznym rozwiązaniem do strefowych instalacji ogrzewania i chłodzenia w HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór Kombi VPP46.32F4 jest elementem instalacji HVAC do obiegów zamkniętych, przeznaczonym do wody grzewczej niskiej temperatury, wody lodowej oraz wody z dodatkami przeciwzamarzaniowymi.
• Produkt jest urządzeniem ciśnieniowym PN25. Dopuszczalne ciśnienie robocze wynosi 2500 kPa (25 bar), a maksymalna dopuszczalna różnica ciśnienia na zaworze wynosi 600 kPa. Przekroczenie tych wartości może spowodować uszkodzenie zaworu lub instalacji.
• Dopuszczalna temperatura czynnika wynosi od 1 do 120°C, a dopuszczalna temperatura otoczenia od 1 do 50°C. Stosowanie poza tym zakresem jest niedozwolone.
• Montaż, uruchomienie, regulację, demontaż i serwis należy powierzyć wyłącznie wykwalifikowanemu personelowi.
• Zawór należy montować wyłącznie zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie. Nieprawidłowy kierunek montażu może spowodować nieprawidłową pracę urządzenia.
• Zaleca się montaż zaworu na przewodzie powrotnym, gdzie występują niższe temperatury, a uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem należy zamontować filtr lub odmulacz. Z instalacji należy usunąć zanieczyszczenia i pozostałości po spawaniu, które mogą obniżyć trwałość lub uszkodzić zawór.
• Przed zamontowaniem siłownika należy ustawić wymaganą wartość przepływu objętościowego zaworu zgodnie z dokumentacją producenta.
• Siłowniki SSA.. muszą być montowane poziomo do 90°, nigdy w dół. Nieprawidłowa pozycja montażu może prowadzić do nieprawidłowej pracy urządzenia.
• Nie izolować mocowania siłownika, ponieważ konieczna jest cyrkulacja powietrza.
• Zawór musi być otwarty podczas płukania instalacji i próby ciśnieniowej. Płukanie może odbywać się wyłącznie we właściwym kierunku przepływu. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór.
• Zawór należy uruchamiać wyłącznie z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.
• Podczas prac serwisowych należy wyłączyć pompę i odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji oraz odczekać do jej pełnego ostygnięcia.
• Nie wolno demontować grzybka zaworu, wrzeciona, nastawy przepływu, membrany ani innych elementów wewnętrznych. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Uwaga: z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Demontaż zaworu z naprężoną sprężyną powrotną może wykonywać wyłącznie wykwalifikowany personel.
• Produktu nie wolno wyrzucać z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami.
• Dla tego modelu obowiązują wymagania dyrektywy PED 2014/68/UE dla osprzętu ciśnieniowego; dla DN10…40 dokumentacja wskazuje brak oznakowania CE zgodnie z art. 4 ust. 3 (ogólnie uznana praktyka inżynierska).
