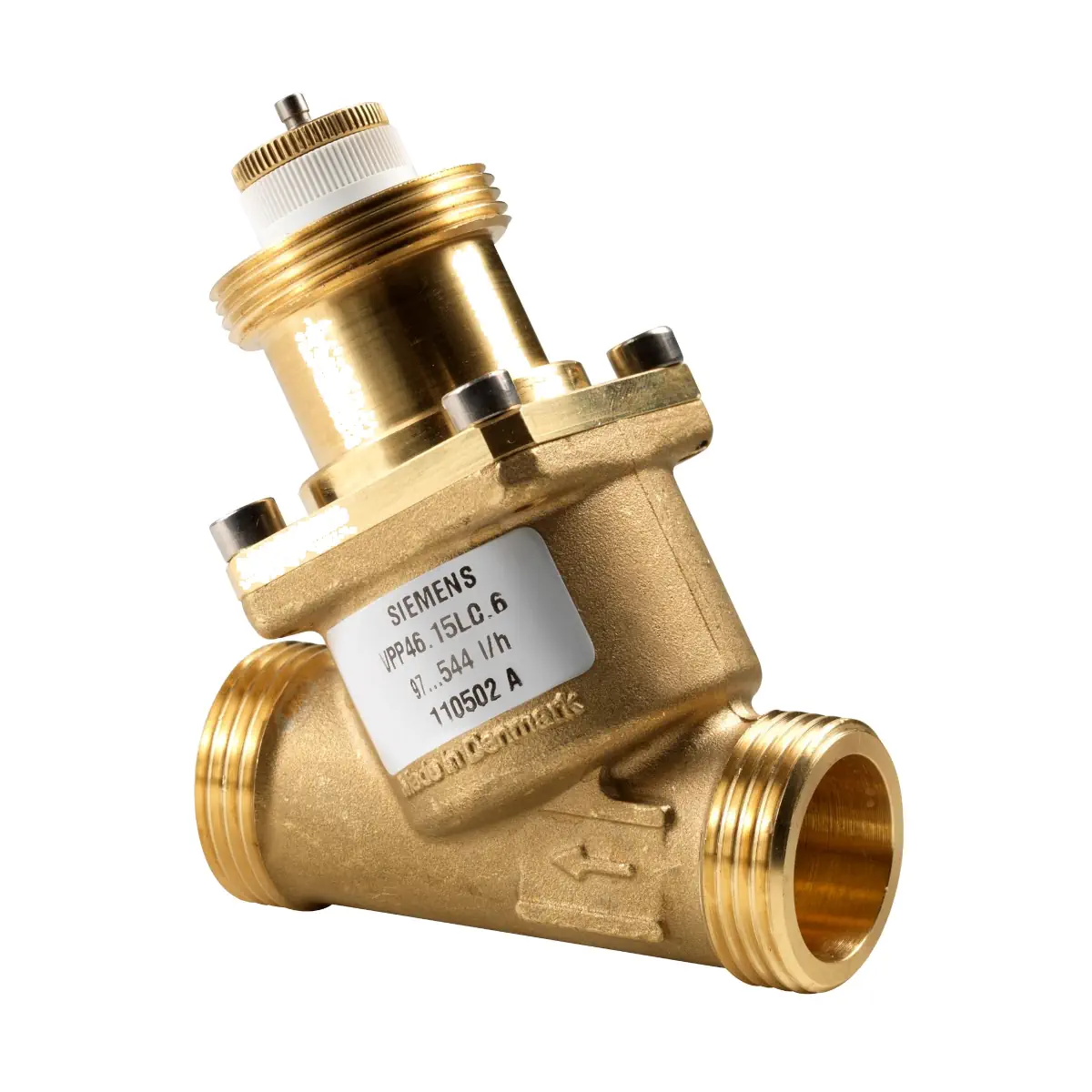

VPP46.10L0.4 Zawór Kombi gwintowany, PN25, DN10, V100 370 l/h, współpracuje z SSA.., STA.., SUE21P, przyłącza G½

VPP46.10L0.4 to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC (ogrzewanie i chłodzenie) w obiegach zamkniętych. Wersja VPP posiada gwint zewnętrzny i nie ma przyłączy pomiaru ciśnienia P/T.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPP46.10L0.4
• Symbol magazynowy: S55264-V131
• Typ: zawór PICV (Pressure Independent Control Valve) – zawór regulacyjny z regulatorem Δp
• Zastosowanie: instalacje wentylacyjne i klimatyzacyjne, strefy/pomieszczenia; regulacja wodna i automatyczne równoważenie hydrauliczne
• Średnica nominalna: DN 10
• Przyłącza: G ½ B (gwint zewnętrzny) wg ISO 228-1
• Nastawiany przepływ (V̇100): 65…370 l/h (maks. przepływ przy H100)
• Skok nominalny (H100): 5 mm
• Maks. dopuszczalna różnica ciśnienia: Δpmax = 800 kPa
• Dopuszczalna temperatura czynnika: 1…120°C (z siłownikiem); 1…110°C dla siłowników SUA21/3P i SUE21P
• Ciśnienie nominalne: PN 25
• Korpus zaworu (DN 10): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N

Zastosowanie

VPP46.10L0.4 przeznaczony jest do zastosowań, w których wymagane jest stabilne utrzymanie zadanego przepływu niezależnie od zmian ciśnienia w instalacji, m.in. dla:

• klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła w instalacjach ogrzewania i chłodzenia,
• stref grzewczych (np. apartamenty, pojedyncze pomieszczenia),
• instalacji HVAC w obiegach zamkniętych.

Budowa i zasada działania

Zawór łączy w jednym korpusie: nastawę maksymalnego przepływu (tarcza z podziałką), zawór regulacyjny przepływu o charakterystyce liniowej oraz mechaniczny regulator różnicy ciśnienia. Regulator Δp utrzymuje stałe warunki pracy części regulacyjnej, dzięki czemu zawór utrzymuje ustawiony przepływ w całym zakresie roboczym, niezależnie od ciśnienia na wlocie.

Nastawa przepływu (wstępna regulacja)

VPP46.10L0.4 umożliwia nastawę maksymalnego przepływu w zakresie 65…370 l/h. Ustawienie realizowane jest tarczą z podziałką. Dla tego modelu:

• Zakres skali: od 0,6 (minimum) do 3,8 (maksimum)
• Przepływ przy minimum skali (0,6): 65 l/h
• Przepływ przy maksimum skali (3,8): 370 l/h
• Minimalna wymagana różnica ciśnienia Δpmin: ok. 14,6…17,2 kPa (w zależności od ustawionego przepływu; wartości pośrednie wyznacza się z tabel nastaw)

Sterowanie ręczne (DN 10…32)

• Zawór posiada fabrycznie zamontowane pokrętło sterowania ręcznego, które zabezpiecza trzpień i mechanizm nastawy oraz umożliwia ręczne sterowanie podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty (zawór musi być otwarty podczas płukania instalacji).
• Aby zamknąć zawór, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Pokrętło nie jest przeznaczone do długotrwałej obsługi ręcznej.

Podłączenie siłownika

• Przyłącze siłownika (DN 10): M30 × 1,5 mm
• Współpracujące siłowniki: elektromechaniczne lub elektrotermiczne, m.in. SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P
• Wskazówka eksploatacyjna: zawór bez siłownika jest całkowicie otwarty.

Wskazówki montażowe

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecany montaż na powrocie (niższa temperatura korzystnie wpływa na trwałość uszczelnienia trzpienia).
• Przed zaworem zalecany jest filtr lub odmulacz; należy usunąć zanieczyszczenia z instalacji.
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Podczas płukania i próby ciśnieniowej instalacji zawór PICV musi być otwarty.
• Δpmax na zaworze nie może przekroczyć 800 kPa.

Dane techniczne

• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia: 800 kPa
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V̇100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura otoczenia: 1…50°C
• Skok nominalny (H100): 5 mm
• Materiały (DN 10): korpus/przyłącza/dławica: mosiądz DZR CW602N; trzpień i sprężyna: stal nierdzewna; uszczelki: EPDM 281 (O-ring)

Wyposażenie dodatkowe (opcjonalne)

• Śrubunki gwintowane: ALG132 (komplet 2 śrubunków z uszczelkami płaskimi) do zaworów VPP46.10..
• Otulina termoizolacyjna: ALI20VPI46/VPP46 (do VP..46.10..)

Podsumowanie

Siemens VPP46.10L0.4 to kompaktowy zawór PICV DN 10 z gwintem zewnętrznym G ½ B, pozwalający ustawić maksymalny przepływ w zakresie 65…370 l/h i utrzymać go niezależnie od wahań ciśnienia w instalacji. Wbudowany regulator różnicy ciśnienia, liniowa charakterystyka regulacji i możliwość współpracy z siłownikami Siemens czynią go wygodnym rozwiązaniem do strefowej regulacji i równoważenia hydraulicznego w nowoczesnych instalacjach HVAC.
