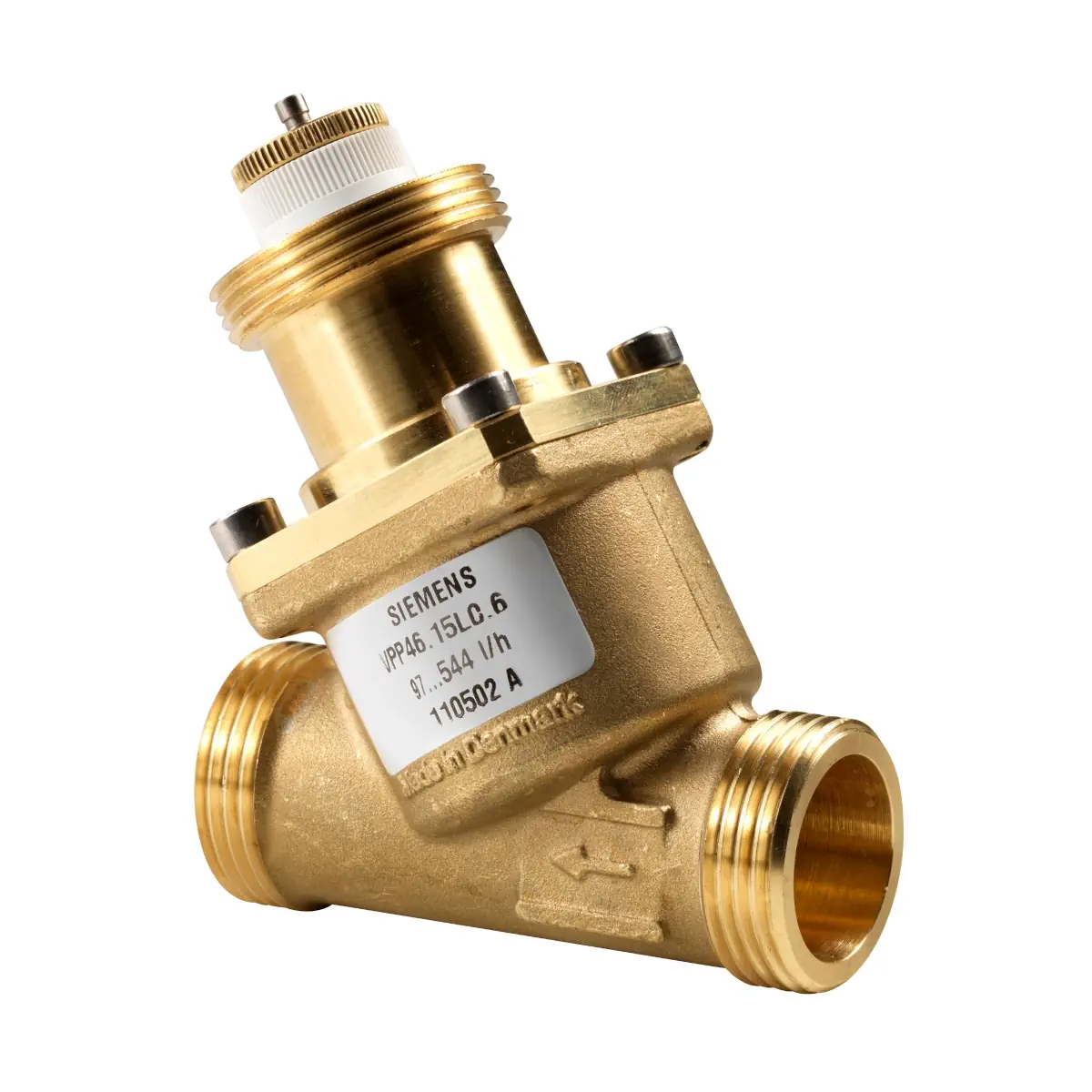

VPP46.25F1.8 Zawór Kombi gwintowany, PN25, DN25, V100 1800 l/h, współpracuje z SSA.., przyłącza G1¼

VPP46.25F1.8 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych (HVAC) do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników. Zawór posiada wbudowany regulator różnicy ciśnienia oraz nastawę maksymalnego przepływu realizowaną pokrętłem z tarczą skali. Wykonanie DN 25 z gwintem zewnętrznym G 1¼ B umożliwia łatwe włączenie w obieg zamknięty, a korpus z mosiądzu DZR (CW602N) zapewnia wysoką odporność na odcynkowanie.

Najważniejsze cechy

• Producent: Siemens
• Model: VPP46.25F1.8
• Typ: zawór PICV (Pressure Independent Control Valve) z wbudowanym regulatorem różnicy ciśnienia
• Średnica nominalna: DN 25
• Przyłącza: gwint zewnętrzny G 1¼ B wg ISO 228-1
• Regulacja przepływu: nastawa maksymalnego przepływu tarczą z podziałką
• Charakterystyka zaworu regulacyjnego: liniowa (wg VDI/VDE 2173)
• Skok nominalny: 5,5 mm
• Zakres przepływu (H100): v̇min 280 l/h do v̇100 1800 l/h
• Zakres pracy regulatora Δp: 15…800 kPa
• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym (Δpmax): 600 kPa
• Punkty pomiaru ciśnienia P/T: brak (wersja bez „Q”)
• Sterowanie ręczne: fabryczne pokrętło do uruchomienia (DN 10…32)

Zastosowanie

VPP46.25F1.8 jest przeznaczony do pracy w obiegach zamkniętych w instalacjach:

• wentylacyjnych i klimatyzacyjnych – do regulacji po stronie wody oraz automatycznego zrównoważenia hydraulicznego,
• ogrzewania i chłodzenia – dla urządzeń końcowych, takich jak klimakonwektory, urządzenia indukcyjne czy wymienniki ciepła,
• stref grzewczych (np. apartamenty, pojedyncze pomieszczenia, niezależne obiegi).

Budowa i zasada działania

Czynnik wpływający do zaworu przepływa przez otwór o zmiennej nastawie, powiązany z tarczą skali umożliwiającą ustawienie wymaganego maksymalnego przepływu. Następnie przepływ jest regulowany przez zawór regulacyjny o charakterystyce liniowej (skok 5,5 mm). Przed opuszczeniem zaworu, medium przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje warunki pracy zapewniające zadany przepływ w zakresie roboczym, niezależnie od zmian ciśnienia wlotowego.

Nastawa i sterowanie ręczne (DN 10…32)

• Nastawa fabryczna: zawór jest otwarty (zawór musi być otwarty podczas płukania instalacji).
• Aby zamknąć zawór pokrętłem, należy je obracać zgodnie z ruchem wskazówek zegara.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.

Współpracujące siłowniki

Zawór VPP46.25F1.8 współpracuje z siłownikami Siemens przeznaczonymi dla zaworów DN 15…32 z przyłączem siłownika M30 × 1,5 mm, w szczególności:

• ST..65.. / STP..65..
• SSA..
• SSD..UT

• Maks. dopuszczalna różnica ciśnienia zamknięcia (Δps): 600 kPa (ST..65..), 600 kPa (SSA..), 1380 kPa (SSD..UT)

Dane techniczne

• Ciśnienie nominalne: PN 25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Maks. różnica ciśnienia na zaworze: 800 kPa
• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym (Δpmax): 600 kPa
• Charakterystyka: liniowa (wg VDI/VDE 2173)
• Poziom nieszczelności: ogólnie klasa IV (wg EN 1349); dla DN 25…32 z siłownikami STA..3.. klasa III (wg EN 1349)
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Materiał korpusu (DN 25): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Elementy nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm

Montaż i uruchomienie

• Kierunek przepływu: obowiązkowy (zgodnie ze strzałką na korpusie zaworu).
• Zalecane miejsce montażu: na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Zalecenie: przed zaworem zastosować filtr lub odmulacz; usunąć zanieczyszczenia z instalacji (np. pozostałości po spawaniu).
• Izolacja: nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Płukanie i próba ciśnieniowa: zawór PICV musi być otwarty; płukanie tylko we właściwym kierunku przepływu.

Wymiary i masa

• DN: 25
• Gwint: G 1¼ B
• Długość L1: 78 mm
• Masa: 0,497 kg

Podsumowanie

Siemens VPP46.25F1.8 to zawór PICV DN 25 z gwintem zewnętrznym G 1¼ B, który łączy w jednej armaturze regulację przepływu i automatyczne zrównoważenie hydrauliczne. Wbudowany regulator różnicy ciśnienia oraz precyzyjna nastawa maksymalnego przepływu (do 1800 l/h) czynią go praktycznym rozwiązaniem do instalacji HVAC z odbiornikami wymagającymi stabilnych warunków pracy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem instalacji ciśnieniowej PN25. Dopuszczalne ciśnienie robocze wynosi 2500 kPa (25 bar), a maksymalna dopuszczalna różnica ciśnienia na zaworze wynosi 600 kPa.
• Dla modelu VPP46.25F1.8 (DN25) produkt podlega wymaganiom dyrektywy PED 2014/68/UE jako osprzęt ciśnieniowy, jednak zgodnie z art. 4 ust. 3 nie wymaga oznakowania CE.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi elementów instalacji technicznych i odpadów materiałowych.
• Montaż, uruchomienie, regulację, demontaż i serwis należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Zawór należy montować zgodnie z oznaczonym kierunkiem przepływu (strzałka na korpusie zaworu). Nieprawidłowy kierunek montażu może spowodować nieprawidłową pracę instalacji lub uszkodzenie produktu.
• Przed zaworem należy zastosować filtr lub odmulacz oraz usunąć z instalacji zanieczyszczenia i pozostałości po pracach montażowych, np. po spawaniu. Zanieczyszczenia mogą obniżyć trwałość i niezawodność zaworu.
• Przed zamontowaniem siłownika należy ustawić wymaganą wartość przepływu objętościowego zaworu. Nieprawidłowa nastawa może spowodować nieosiągnięcie wymaganych parametrów pracy instalacji.
• Podczas płukania instalacji i próby ciśnieniowej zawór musi pozostawać otwarty. Zamknięty zawór może ulec uszkodzeniu na skutek silnych uderzeń hydraulicznych.
• Nie wolno przekraczać maksymalnej różnicy ciśnienia Δpmax = 600 kPa. Przekroczenie tej wartości może doprowadzić do uszkodzenia zaworu.
• W czasie prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej ostygnięcia.
• Nie demontować grzybka zaworu, wrzeciona, nastawy przepływu, membrany ani innych elementów wewnętrznych. W przypadku nieszczelności należy wymienić cały zawór.
• Z uwagi na elementy sprężynujące rozbieranie zaworu może spowodować obrażenia wskutek gwałtownego ruchu części. Demontaż zaworu z naprężoną sprężyną może wykonywać wyłącznie wykwalifikowany personel.
• Nie izolować mocowania siłownika, ponieważ wymagana jest cyrkulacja powietrza wokół zespołu.
• Produkt jest przeznaczony do stosowania wyłącznie z dopuszczalnymi czynnikami: wodą grzewczą niskiej temperatury, wodą lodową oraz wodą z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dopuszczalna temperatura czynnika dla zaworu z siłownikiem wynosi 1…120°C. Dla współpracy z siłownikami SUA21/3, SUA21/3P i SUE21P dopuszczalna temperatura czynnika wynosi 1…110°C.
• Dopuszczalna temperatura otoczenia wynosi 1…50°C. Stosowanie poza tym zakresem może spowodować nieprawidłową pracę lub uszkodzenie produktu.
• Parametry techniczne i poprawność działania są gwarantowane wyłącznie przy stosowaniu kompatybilnych siłowników Siemens wskazanych przez producenta dla modelu VPP46.25F1.8.
