VPP46.25F3.6 Zawór PICV gwintowany, PN25, DN25, V100 3609 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza G1¼

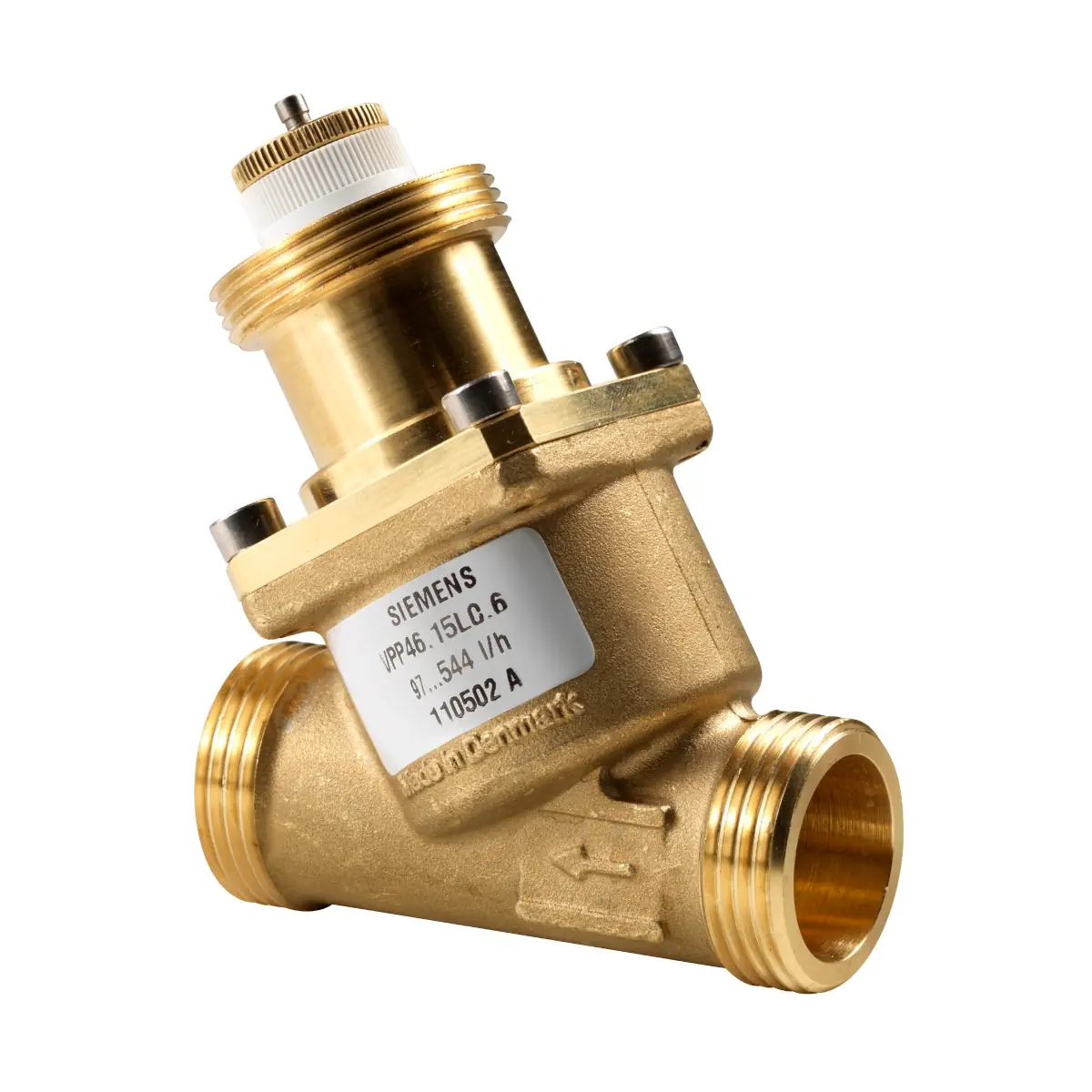

VPP46.25F3.6 to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens z serii ACVATIX™, przeznaczony do regulacji po stronie wody i jednoczesnego automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC. Zawór posiada wbudowany regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ w szerokim zakresie ciśnień zasilania. Model VPP46.25F3.6 jest wykonany z mosiądzu odpornego na odcynkowanie (DZR), ma DN 25 oraz przyłącza gwintowane zewnętrzne G 1¼ B (ISO 228-1). Wersja bez „Q” nie posiada punktów pomiaru ciśnienia P/T.

Najważniejsze cechy

• Producent: Siemens
• Model: VPP46.25F3.6
• Typ zaworu: PICV – zawór regulacyjny niezależny od ciśnienia z wbudowanym regulatorem Δp
• Zastosowanie: instalacje wentylacyjne i klimatyzacyjne oraz strefy/pomieszczenia (HVAC) – regulacja wody i automatyczne równoważenie hydrauliczne
• Średnica nominalna: DN 25
• Przyłącza: gwint zewnętrzny G 1¼ B wg ISO 228-1
• Zakres przepływu (nastawa maksymalna): 600…3609 l/h (dla H100 = 5,5 mm); najmniejszy nastawiany przepływ: 600 l/h
• Skok nominalny (H100): 5,5 mm
• Charakterystyka regulacji: liniowa (wg VDI/VDE 2173)
• Ciśnienie nominalne: PN 25
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Wersja: bez punktów pomiaru ciśnienia P/T

Zastosowanie

VPP46.25F3.6 jest przeznaczony do instalacji z obiegami zamkniętymi, w których wymagana jest stabilna regulacja przepływu oraz równoważenie hydrauliczne, m.in. dla urządzeń końcowych takich jak:

• klimakonwektory,
• urządzenia indukcyjne,
• wymienniki ciepła w instalacjach ogrzewania i chłodzenia,
• strefy grzewcze (np. apartamenty, niezależne obiegi, pojedyncze pomieszczenia).

Budowa i zasada działania (PICV)

Czynnik wpływa do zaworu przez króciec wlotowy A i przechodzi przez otwór o zmiennej nastawie, ustawiany na tarczy ze skalą (ograniczenie maksymalnego przepływu). Następnie czynnik przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej, sterowany siłownikiem. Przed opuszczeniem zaworu medium przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje stałą różnicę ciśnienia na kanale regulacyjnym, zapewniając utrzymanie ustawionego przepływu w całym zakresie roboczym.

Nastawa przepływu (DN 10…32)

Zawór posiada fabrycznie zamontowane pokrętło sterowania ręcznego, które zabezpiecza trzpień i mechanizm nastawy oraz ułatwia uruchomienie.

• Nastawa fabryczna: zawór jest otwarty (musi być otwarty podczas płukania instalacji).
• Zamykanie ręczne: obrót pokrętła zgodnie z ruchem wskazówek zegara.
• Ustawienie nastawy wstępnej (przepływu): zdjąć pokrętło sterowania ręcznego, poluzować radełkowaną nakrętkę, wybrać ustawienie na tarczy białym pokrętłem, a następnie ręcznie dokręcić radełkowaną nakrętkę.

Współpracujące siłowniki (DN 15…32)

• Przyłącze siłownika: M30 × 1,5 mm
• Typy siłowników: zawory serii VP..46.. współpracują z siłownikami elektromechanicznymi lub elektrotermicznymi, m.in. SSA.., SSD..UT, STA..65.. / STP..65...
• Uwaga: zawór bez siłownika jest całkowicie otwarty.

Dane techniczne

• PN: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia na zaworze PICV: 800 kPa
• Minimalna różnica ciśnienia Δpmin: zależna od nastawy przepływu; dla zakresu nominalnego 3600 l/h typowo ok. 17…23 kPa (w zależności od ustawienia skali)
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Poziom nieszczelności: ogólnie klasa IV (0…0,01% V100) wg EN 1349; dla DN 25…32 z siłownikami STA..3.. klasa III (0…0,1% V100)
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie jakości wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Skok nominalny (H100): 5,5 mm
• Zakres przepływu (dla H100 = 5,5 mm): v̇min 600 l/h, v̇100 3609 l/h
• Materiały: korpus/przyłącza/dławica: mosiądz DZR (CW602N); trzpień i sprężyna: stal nierdzewna; uszczelki: EPDM 281 (O-ring); regulator: PPS
• Masa (zawór): ok. 1,02 kg

Montaż i uruchomienie

• Kierunek przepływu: obowiązkowy (strzałka na korpusie zaworu).
• Zalecane miejsce montażu: na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Zalecenie instalacyjne: przed zaworem zastosować filtr lub odmulacz; usunąć zanieczyszczenia z instalacji.
• Izolacja: nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.
• Płukanie i próba ciśnieniowa: zawór PICV musi być otwarty; płukanie tylko we właściwym kierunku przepływu.
• Bezpieczeństwo pracy: zawór musi być uruchamiany z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem; silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór.

Podsumowanie

Siemens VPP46.25F3.6 to zawór PICV DN 25 z przyłączami G 1¼ B, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC z jednoczesnym zrównoważeniem hydraulicznym. Wbudowany regulator różnicy ciśnienia, liniowa charakterystyka oraz możliwość nastawy maksymalnego przepływu (do 3609 l/h dla H100 = 5,5 mm) czynią go praktycznym rozwiązaniem dla odbiorników takich jak klimakonwektory czy wymienniki ciepła w systemach ogrzewania i chłodzenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VPP46.25F3.6 – zawór regulacyjny niezależny od ciśnienia (PICV) do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, przeznaczony wyłącznie do obiegów zamkniętych.
• Osprzęt ciśnieniowy PN 25. Dopuszczalne ciśnienie robocze wynosi 2500 kPa (25 bar).
• Maksymalna dopuszczalna różnica ciśnień na torze regulacyjnym zaworu nie może przekraczać 800 kPa. Przekroczenie tej wartości może spowodować uszkodzenie zaworu.
• Dla tego modelu (DN 25) dokumentacja PED 2014/68/UE wskazuje wykonanie zgodnie z uznaną praktyką inżynierską, bez oznakowania CE wg art. 4 ust. 3 dyrektywy ciśnieniowej.
• Nie wyrzucać z odpadami komunalnymi. Produkt i opakowanie należy przekazać do odpowiednich punktów zbiórki i recyklingu zgodnie z lokalnymi przepisami.
• Montaż, uruchomienie i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Kierunek przepływu oznaczony strzałką na korpusie zaworu jest obowiązkowy. Nieprawidłowy montaż względem kierunku przepływu może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Zawór należy montować najlepiej na przewodzie powrotnym, gdzie temperatura jest niższa i gdzie dławnica jest mniej obciążona.
• Przed montażem siłownika należy ustawić wymaganą wartość przepływu. Nastawy należy dobierać zgodnie z tabelami producenta i zweryfikować podczas uruchomienia.
• Podczas płukania instalacji i prób ciśnieniowych zawór musi pozostawać otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Zaleca się montaż filtra lub odmulacza przed zaworem. Przed uruchomieniem należy usunąć zanieczyszczenia, opiłki i pozostałości po spawaniu z rur oraz armatury.
• Nie izolować wspornika siłownika; należy zapewnić swobodną cyrkulację powietrza wokół siłownika.
• Model VPP46.25F3.6 jest przeznaczony do pracy z mediami: woda grzewcza niskotemperaturowa, woda lodowa oraz woda z dodatkiem środka przeciwzamarzaniowego. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Dopuszczalna temperatura medium dla zaworu z siłownikiem: 1...120°C. Dopuszczalna temperatura otoczenia: 1...50°C.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i poczekać do całkowitego ostygnięcia rur.
• Zawór jest bezobsługowy; nie wolno demontować grzyba zaworu, trzpienia, elementów nastawy ani membrany. Nieuprawnione rozbieranie może doprowadzić do uszkodzenia i utraty bezpieczeństwa użytkowania.
• Dławnica trzpienia nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Zawór jest dostarczany w pozycji otwartej. Pokrętło ręczne służy do uruchomienia i czynności montażowych, nie jest przeznaczone do stałej ręcznej eksploatacji.
