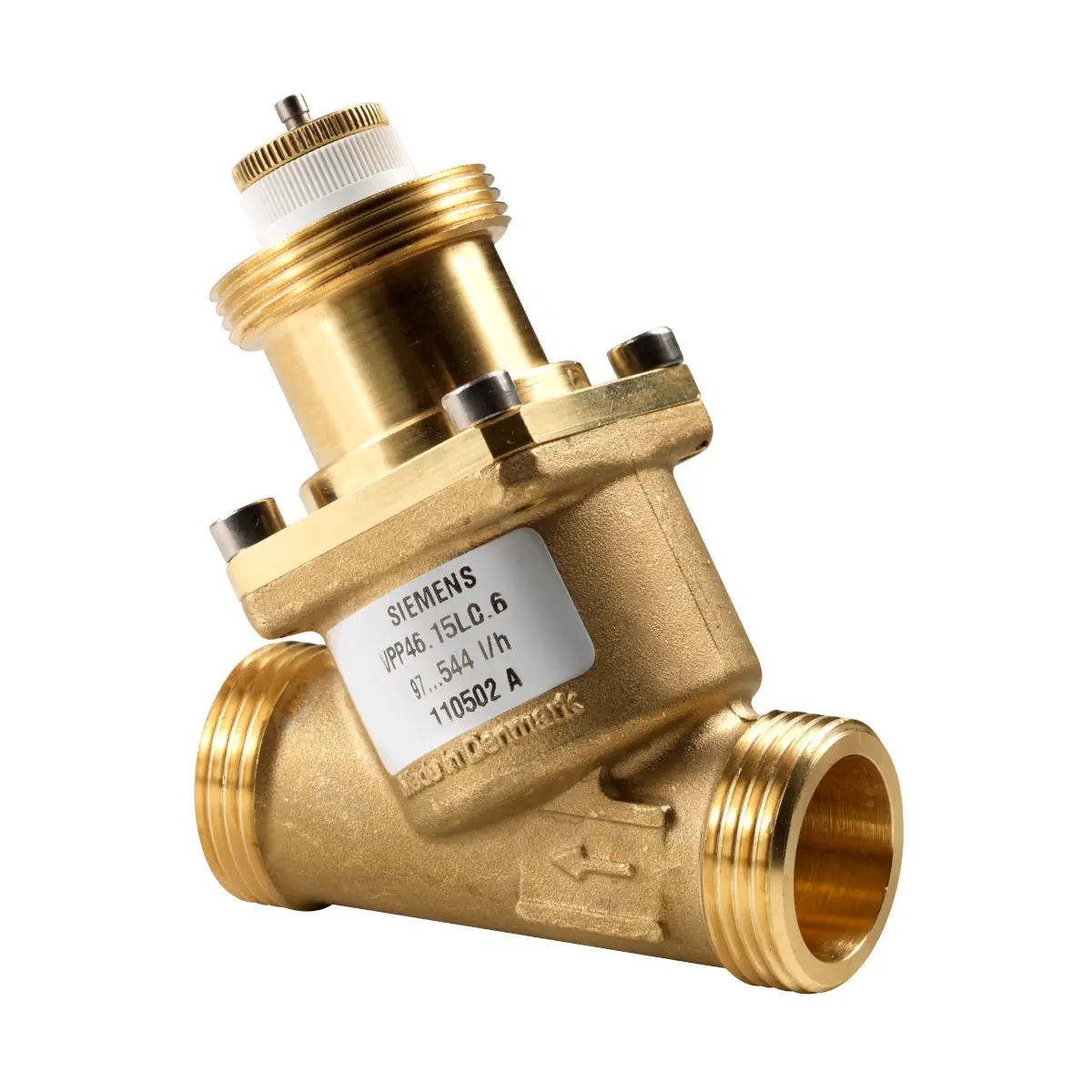

VPP46.15F1.4 Zawór PICV gwintowany, PN25, DN15, V100 1330 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza G¾

VPP46.15F1.4 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz stref grzewczych – do regulacji po stronie wody i automatycznego hydraulicznego zrównoważenia odbiorników (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) w układach ogrzewania i chłodzenia. Zawór posiada wbudowany regulator różnicy ciśnienia, który utrzymuje ustawiony przepływ w szerokim zakresie ciśnień roboczych. Wersja VPP ma gwint zewnętrzny G (wg ISO 228-1) i nie posiada punktów pomiaru ciśnienia P/T.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPP46.15F1.4
• Typ: zawór PICV (Pressure Independent Control Valve) z wbudowanym regulatorem różnicy ciśnienia
• Zastosowanie: regulacja po stronie wody i równoważenie hydrauliczne urządzeń końcowych w instalacjach HVAC; strefy grzewcze; obiegi zamknięte
• Średnica nominalna: DN 15
• Przyłącza instalacyjne: gwint zewnętrzny G ¾ B wg ISO 228-1
• Nastawiany przepływ (przy H100): 220…1330 l/h
• Charakterystyka: liniowa wg VDI/VDE 2173
• Skok nominalny (H100): 5 mm
• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Uszczelki: EPDM 281 (O-ring)
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm

Zastosowanie

VPP46.15F1.4 jest przeznaczony do pracy w instalacjach ogrzewania i chłodzenia jako zawór regulacyjny z funkcją stabilizacji przepływu. Sprawdza się m.in. w układach z:

• klimakonwektorami,
• urządzeniami indukcyjnymi,
• wymiennikami ciepła w instalacjach HVAC,
• strefami grzewczymi (np. apartamenty, pojedyncze pomieszczenia).

Budowa i działanie

Czynnik wpływający do zaworu przepływa przez otwór o zmiennej nastawie, ustawiany tarczą z podziałką (nastawa maksymalnego przepływu), następnie przez zawór regulacyjny przepływu o charakterystyce liniowej. Przed opuszczeniem zaworu czynnik przepływa przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje wymagany przepływ w całym zakresie roboczym, niezależnie od ciśnienia wlotowego.

Sterowanie i siłowniki współpracujące

Zawór VPP46.15F1.4 (DN 15) współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi przeznaczonymi dla zaworów DN 15…32, m.in. z rodzin: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P. Przyłącze siłownika: M30 × 1,5 mm.

Nastawa wstępna i uruchomienie

• DN 10…32: zawór jest dostarczany z fabrycznie zamontowanym pokrętłem sterowania ręcznego, które zabezpiecza trzpień i mechanizm nastawy oraz umożliwia ręczne sterowanie podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty; musi pozostać otwarty podczas płukania instalacji.
• Ustawienie przepływu: realizowane tarczą z podziałką (ustawienie maksymalnego przepływu).
• Kierunek przepływu: obowiązkowy zgodnie ze strzałką na korpusie zaworu.

Dane techniczne

• Model: VPP46.15F1.4
• Symbol magazynowy: S55264-V200
• DN: 15
• Gwint przyłączy: G ¾ B (gwint zewnętrzny) wg ISO 228-1
• Zakres nastaw przepływu (przy H100): 220…1330 l/h
• Skok nominalny H100: 5 mm
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Korpus (DN 10…32): mosiądz DZR, CW602N
• Trzpień i sprężyna: stal nierdzewna
• Regulator: PPS
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Uszczelki: EPDM 281 (O-ring)
• Punkty pomiaru ciśnienia P/T: brak (wersja bez „Q”)
• Przyłącze siłownika: M30 × 1,5 mm

Wyposażenie dodatkowe (opcjonalnie)

• Śrubunki gwintowane: komplet 2 śrubunków z uszczelkami płaskimi ALG142 (do zaworów VPP46.15..).
• Otulina termoizolacyjna: ALI20VPI46/VPP46 (dla VP..46.15..).

Podsumowanie

Siemens VPP46.15F1.4 to zawór PICV DN 15 z gwintem zewnętrznym G ¾ B, zaprojektowany do precyzyjnej regulacji oraz stabilizacji przepływu w instalacjach HVAC. Wbudowany regulator różnicy ciśnienia, liniowa charakterystyka oraz możliwość nastawy maksymalnego przepływu w zakresie 220…1330 l/h sprawiają, że jest to rozwiązanie szczególnie wygodne przy uruchomieniu i równoważeniu hydraulicznym urządzeń końcowych w obiegach zamkniętych.
