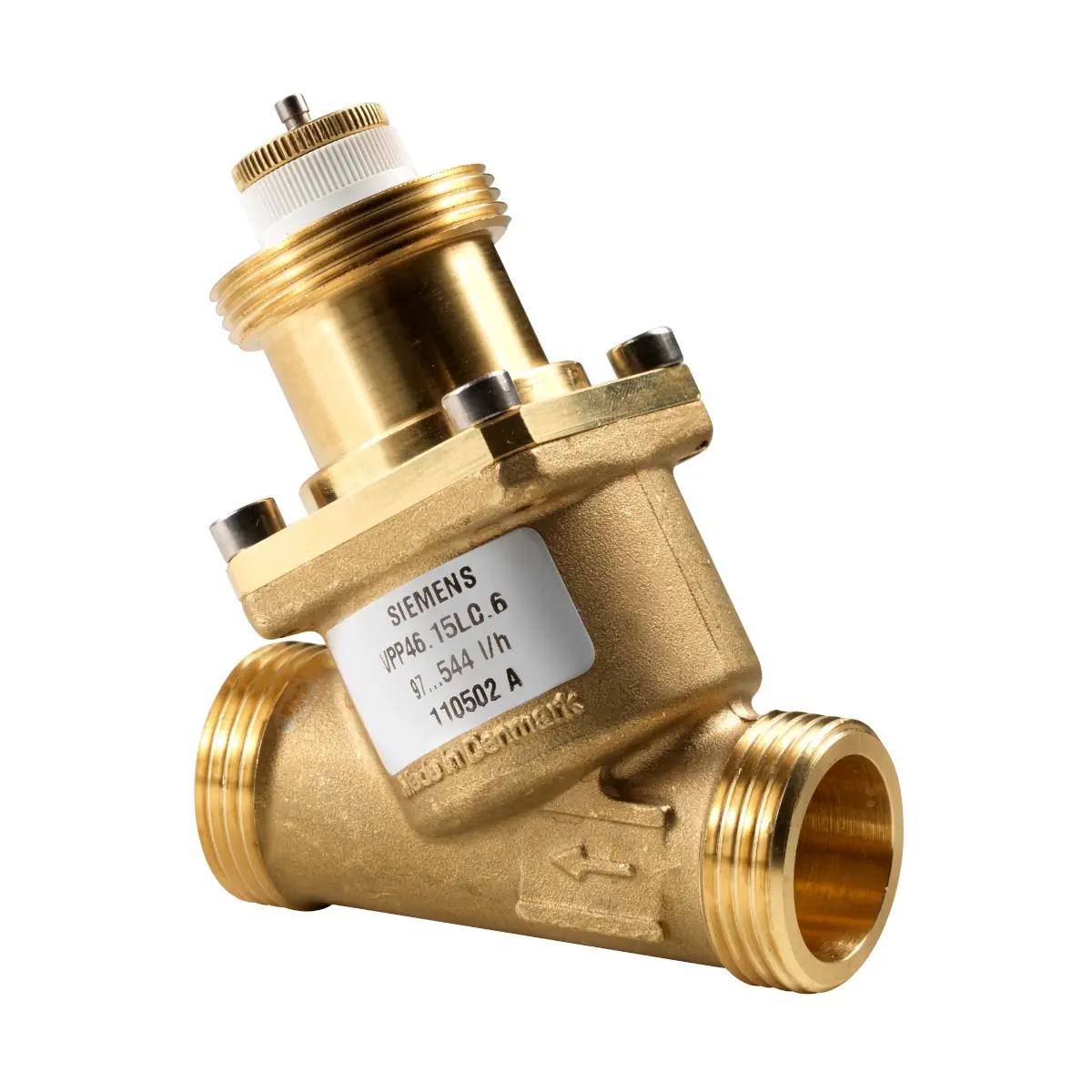

VPP46.20F1.4 Zawór Kombi gwintowany zewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN20, V100 = 1330 l/h

VPP46.20F1.4 to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ z wbudowanym mechanicznym regulatorem różnicy ciśnienia, przeznaczony do regulacji po stronie wody i jednoczesnego hydraulicznego zrównoważenia odbiorników w instalacjach wentylacyjnych, klimatyzacyjnych, grzewczych i chłodniczych. Model ten ma DN 20 oraz gwint zewnętrzny G 1 B (ISO 228-1), a nastawa wstępna na skali pozwala ograniczyć maksymalny przepływ w zakresie 220…1330 l/h. Wersja VPP jest wykonaniem bez przyłączy pomiaru ciśnienia P/T.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPP46.20F1.4
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV)
• Średnica nominalna: DN 20
• Przyłącza: gwint zewnętrzny G 1 B wg ISO 228-1
• Wbudowany regulator różnicy ciśnienia – utrzymanie zadanego przepływu w całym zakresie roboczym
• Nastawa maksymalnego przepływu: 220…1330 l/h (ustawiana na tarczy z podziałką)
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Skok nominalny: 5 mm
• Wersja bez punktów pomiaru ciśnienia P/T

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne zrównoważenie hydrauliczne urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia.
• Strefy grzewcze – niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia.
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec wlotowy A i przechodzi przez otwór o zmiennej nastawie, ustawiany tarczą z podziałką (ograniczenie maksymalnego przepływu). Następnie przepływ jest regulowany przez zawór regulacyjny przepływu o charakterystyce liniowej (skok nominalny 5 mm), sterowany siłownikiem. Przed wylotem z zaworu czynnik przepływa przez wbudowany regulator różnicy ciśnienia, który utrzymuje stałe warunki pracy zaworu regulacyjnego przepływu, dzięki czemu ustawiony przepływ pozostaje stabilny w szerokim zakresie różnic ciśnienia w instalacji.

Siłowniki współpracujące

Zawór VPP46.20F1.4 współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi (m.in. rodziny: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P). Przyłącze siłownika dla DN 10…32: M30 × 1,5 mm.

Dane techniczne

• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia: 800 kPa
• Zakres różnicy ciśnienia (roboczy): 15…800 kPa
• Poziom nieszczelności: klasa IV (0…0,01% przepływu V₁₀₀) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δp_min do 2,5 × Δp_min; ±5% od 2,5 × Δp_min do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie jakości wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Dopuszczalna temperatura otoczenia: 1…50°C
• Skok nominalny: 5 mm

Materiały

• Korpus zaworu, przyłącza, dławica: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Montaż i uruchomienie (ważne wskazówki)

• Obowiązkowy kierunek przepływu zgodny ze strzałką na korpusie zaworu.
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Zalecany filtr lub odmulacz przed zaworem; instalację należy oczyścić z zanieczyszczeń i pozostałości po spawaniu.
• Nie izolować mocowania siłownika – musi być zapewniona cyrkulacja powietrza.
• Zawory są dostarczane w położeniu całkowitego otwarcia; zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej.
• Zawory muszą być uruchamiane z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem; silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór.
• Δp na zaworze PICV nie może przekroczyć 800 kPa.

Nastawa wstępna przepływu (DN 10…32)

• Zdjąć pokrętło sterowania ręcznego z zaworu.
• Poluzować radełkowaną nakrętkę.
• Ustawić wymaganą nastawę na tarczy za pomocą białego pokrętła.
• Ręcznie dokręcić radełkowaną nakrętkę.

Wymiary i masa

• Długość L1: 70 mm
• Masa: 0,371 kg

Wyposażenie dodatkowe (opcjonalnie)

• Śrubunki gwintowane (komplet 2 szt. z uszczelkami): ALG152 (BPZ:ALG152) lub ALG152B (S55846-Z100, do czynnika max. 100°C)
• Otulina termoizolacyjna: ALI20VPI46/VPP46 (S55846-Z168)

Podsumowanie

Siemens VPP46.20F1.4 to zawór PICV DN 20 z gwintem zewnętrznym G 1 B, który łączy funkcję regulacji przepływu z automatycznym zrównoważeniem hydraulicznym. Wbudowany regulator różnicy ciśnienia oraz nastawa maksymalnego przepływu 220…1330 l/h czynią go praktycznym rozwiązaniem do instalacji HVAC, gdzie liczy się stabilna praca odbiorników i powtarzalne parametry przepływu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem ciśnieniowym do instalacji HVAC, przeznaczonym do obiegów zamkniętych.
• Dla modelu VPP46.20F1.4 (DN20) dokumentacja producenta wskazuje brak oznakowania CE zgodnie z PED 2014/68/UE, art. 4 ust. 3 (ogólnie uznana praktyka inżynierska).
• Montaż, nastawę, uruchomienie i serwis należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Przed montażem i uruchomieniem należy sprawdzić zgodność produktu z instalacją oraz stosować wyłącznie dopuszczone przez producenta siłowniki współpracujące.
• Produkt przeznaczony wyłącznie do wody grzewczej niskiej temperatury, wody lodowej oraz wody z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Nie przekraczać parametrów roboczych urządzenia: ciśnienie nominalne PN25, dopuszczalne ciśnienie robocze 2500 kPa (25 bar), maksymalna różnica ciśnienia Δpmax 600 kPa.
• Dopuszczalna temperatura czynnika dla zaworu z siłownikiem wynosi od 1 do 120°C. Dopuszczalna temperatura otoczenia wynosi od 1 do 50°C.
• Oznaczony kierunek przepływu na korpusie zaworu jest obowiązkowy. Nieprawidłowy montaż względem kierunku przepływu może spowodować nieprawidłową pracę lub uszkodzenie zaworu.
• Przed zaworem należy zamontować filtr lub odmulacz oraz usunąć z instalacji zanieczyszczenia i pozostałości po pracach montażowych, np. po spawaniu.
• Przed zamontowaniem siłownika należy ustawić wymaganą wartość przepływu objętościowego zaworu zgodnie z tabelą nastaw producenta.
• Zawór musi być otwarty podczas płukania instalacji oraz podczas próby ciśnieniowej. Zamknięty zawór może ulec uszkodzeniu na skutek silnego uderzenia hydraulicznego.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.
• Nie demontować elementów wewnętrznych zaworu, w tym grzybka, wrzeciona, nastawy przepływu i membrany. Rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części pod działaniem napiętej sprężyny.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do jej ostygnięcia.
• Nie izolować mocowania siłownika, ponieważ konieczna jest cyrkulacja powietrza.
• Produkt nie może być utylizowany z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów technicznych i materiałowych.
