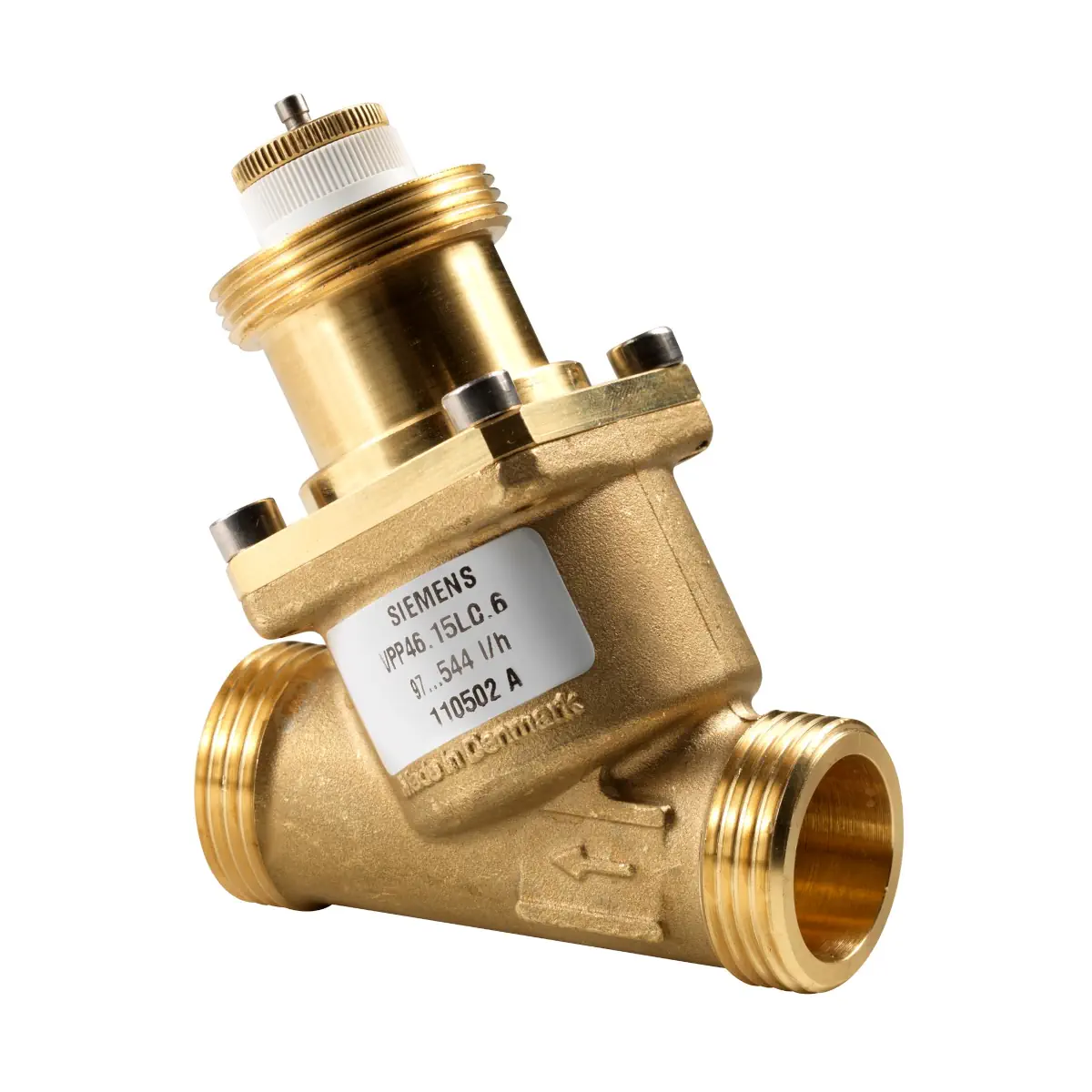

VPP46.15L0.6 Zawór Kombi gwintowany zewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN15, V100 = 575 l/h

Siemens ACVATIX™ VPP46.15L0.6 to zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach wentylacyjnych, klimatyzacyjnych, grzewczych i chłodniczych. Wariant VPP posiada gwint zewnętrzny G ¾ B i jest dostarczany bez przyłączy pomiaru ciśnienia P/T. Maksymalny przepływ ustawia się na tarczy nastawy, a regulator Δp utrzymuje ustawiony przepływ w szerokim zakresie różnicy ciśnień w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPP46.15L0.6
• Typ: zawór PICV (zawór regulacyjny niezależny od ciśnienia) z wbudowanym regulatorem różnicy ciśnienia
• Średnica nominalna: DN 15
• Przyłącza: gwint zewnętrzny G ¾ B wg ISO 228-1
• Ustawiany zakres przepływu (przy H100): 100…575 l/h
• Skok nominalny: 2,5 mm
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Ciśnienie nominalne: PN 25
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Bezobsługowy: zawory PICV typu VP..46.. nie wymagają konserwacji

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne hydrauliczne zrównoważenie urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia.
• Strefy grzewcze (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływa przez króciec A i przepływa przez otwór o zmiennej nastawie, ustawiany tarczą z podziałką, która określa wymagany maksymalny przepływ objętościowy. Następnie czynnik przechodzi przez zawór regulacyjny przepływu o charakterystyce liniowej (skok 2,5 mm), sterowany siłownikiem. Przed wylotem z zaworu czynnik przepływa przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje warunki pracy zapewniające stabilizację ustawionego przepływu w funkcji różnicy ciśnień w instalacji.

Nastawa wstępna i sterowanie ręczne

Sterowanie ręczne (DN 10…32)

• Zawór dostarczany jest z fabrycznie zamontowanym pokrętłem sterowania ręcznego, które zabezpiecza trzpień i mechanizm nastawy przepływu oraz umożliwia ręczne sterowanie podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty (musi być otwarty podczas płukania instalacji).
• Aby zamknąć zawór pokrętłem ręcznym, należy obracać je zgodnie z kierunkiem ruchu wskazówek zegara.

Ustawienie maksymalnego przepływu (DN 10…32)

• Zdjąć pokrętło sterowania ręcznego z zaworu.
• Poluzować radełkowaną nakrętkę.
• Ustawić wymaganą wartość na tarczy (skali nastawy) białym pokrętłem.
• Ręcznie dokręcić radełkowaną nakrętkę.

Współpracujące siłowniki (DN 15…32)

Zawór VPP46.15L0.6 współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi:

• SSA..
• SSD.. (w tym wykonania SSD..UT)
• STA..65.. / STP..65..
• SUA21/3P
• SUE21P

Dane techniczne (wybrane)

• DN: 15
• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. dopuszczalna różnica ciśnienia: 800 kPa
• Charakterystyka: liniowa wg VDI/VDE 2173
• Poziom nieszczelności: klasa IV (0…0,01% przepływu V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Czynnik: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P, SUE21P
• Temperatura otoczenia: 1…50°C
• Skok nominalny: 2,5 mm
• Przyłącze siłownika: M30 × 1,5 mm
• Przyłącza gwintowe: G..B wg ISO 228-1 (gwint zewnętrzny)
• Materiały: korpus (DN 10…32) mosiądz DZR CW602N; trzpień i sprężyna stal nierdzewna; uszczelki EPDM (O-ring)

Wymiary i masa (zawór)

• DN: 15
• Gwint: G ¾
• L1: 65 mm
• L3: 13,2 mm
• L4: 38 mm
• H2: 67,3 mm
• H3: 82,2 mm
• Masa: 0,333 kg

Akcesoria (dobór do VPP46.15L0.6)

• Śrubunki gwintowane: ALG142 (komplet 2 śrubunków z uszczelkami płaskimi)
• Otulina termoizolacyjna: ALI20VPI46/VPP46 (dla VP..46.15..)

Wskazówki montażowe i uruchomieniowe

• Wskazany kierunek przepływu (strzałka na korpusie) jest obowiązkowy.
• Zalecany montaż na powrocie (niższe temperatury sprzyjają trwałości uszczelnienia trzpienia).
• Przed zaworem zalecany jest filtr lub odmulacz; z instalacji należy usunąć zanieczyszczenia i pozostałości po spawaniu.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.
• Zawór należy uruchamiać z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.

Podsumowanie

Siemens VPP46.15L0.6 to kompaktowy zawór PICV DN 15 z gwintem zewnętrznym G ¾ B, umożliwiający jednoczesną regulację przepływu i hydrauliczne zrównoważenie odbiorników w instalacjach HVAC. Dzięki nastawie maksymalnego przepływu na skali i wbudowanemu regulatorowi Δp zawór ułatwia uruchomienie oraz stabilną pracę układu przy zmiennych warunkach ciśnieniowych.
