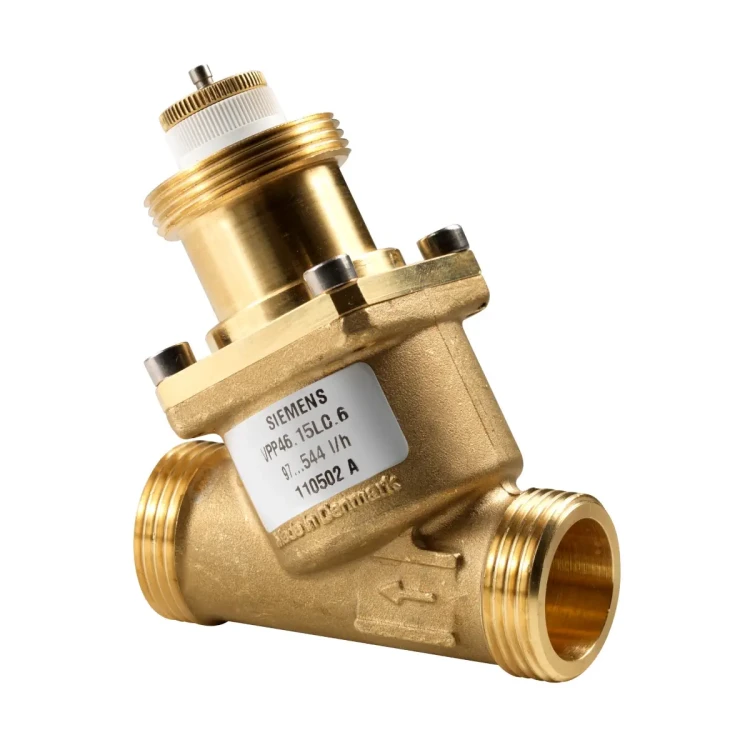

VPP46.15L0.2 Zawór Kombi gwintowany zewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN15, V100 = 200 l/h

VPP46.15L0.2 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do regulacji po stronie wody i jednoczesnego automatycznego zrównoważenia hydraulicznego odbiorników w instalacjach wentylacyjnych, klimatyzacyjnych oraz grzewczo-chłodniczych. Zawór posiada wbudowany regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ objętościowy w całym zakresie pracy, niezależnie od zmian ciśnienia w instalacji. Wersja VPP ma gwint zewnętrzny G i w tym wykonaniu nie posiada przyłączy pomiaru ciśnienia P/T.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPP46.15L0.2
• Symbol magazynowy: S55264-V102
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem różnicy ciśnienia
• Średnica nominalna: DN 15
• Przyłącza: gwint zewnętrzny G ¾ B wg ISO 228-1
• Zakres nastawy przepływu (v̇): 30…200 l/h (v̇ min…v̇100)
• Charakterystyka regulacji: liniowa wg VDI/VDE 2173
• Skok nominalny (H100): 2,5 mm
• Ciśnienie nominalne: PN 25
• Maks. dopuszczalna różnica ciśnienia: 800 kPa
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie DZR (CW602N)
• Trzpień i sprężyna: stal nierdzewna
• Uszczelki: EPDM 281 (O-ring)

Zastosowanie

VPP46.15L0.2 jest przeznaczony do pracy w obiegach zamkniętych, w szczególności:

• w instalacjach wentylacyjnych i klimatyzacyjnych – do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w systemach ogrzewania i chłodzenia,
• w strefach grzewczych – jako niezależne systemy ogrzewania (np. apartamenty, pojedyncze pomieszczenia, wydzielone strefy).

Budowa i działanie

Czynnik wpływa do zaworu przez króciec wlotowy A, następnie przechodzi przez nastawę maksymalnego przepływu (ustawianą pokrętłem i tarczą ze skalą), a potem przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku 2,5 mm. Przed opuszczeniem korpusu zaworu czynnik przepływa przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje stałe warunki pracy części regulacyjnej i stabilizuje ustawiony przepływ.

Nastawa przepływu (nastawa wstępna)

• Zakres przepływu v̇100 (przy pełnym otwarciu): 200 l/h
• Najmniejszy nastawiany przepływ v̇ min: 30 l/h
• Δpmin: zależne od przepływu/nastawy; dla zakresu 30…200 l/h wynosi orientacyjnie ok. 14,3…15,8 kPa.

Zawór dostarczany jest w położeniu całkowicie otwartym. Podczas płukania instalacji zawór musi być otwarty.

Siłowniki współpracujące

Zawór posiada przyłącze siłownika M30 × 1,5 (DN 10…32) i współpracuje z siłownikami:

• SSA..
• SSD..UT
• STA..65.. / STP..65..
• SUA21/3P
• SUE21P

Montaż i uruchomienie – kluczowe zalecenia

• Kierunek przepływu wskazany strzałką na korpusie zaworu jest obowiązkowy.
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Przed zaworem zalecany jest filtr lub odmulacz; z instalacji należy usunąć zanieczyszczenia i pozostałości po pracach montażowych.
• Zawór należy uruchamiać z poprawnie zamontowanym pokrętłem sterowania ręcznego lub z siłownikiem.
• Δpmax na zaworze PICV nie może przekroczyć 800 kPa.
• Pokrętło sterowania ręcznego służy do obsługi podczas uruchomienia i nie jest przeznaczone do długotrwałej obsługi ręcznej.

Dane techniczne

• PN: 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia: 800 kPa
• Charakterystyka: liniowa wg VDI/VDE 2173
• Poziom nieszczelności: klasa IV (0…0,01% V̇100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Skok nominalny (H100): 2,5 mm

Wymiary i masa (zawór)

• DN: 15
• Gwint zewnętrzny: G ¾ B
• L1: 65 mm
• L3: 13,2 mm
• L4: 38 mm
• H2: 67,3 mm
• H3: 82,2 mm
• Masa: 0,333 kg

Podsumowanie

Siemens VPP46.15L0.2 to kompaktowy zawór PICV DN 15 z gwintem zewnętrznym G ¾ B, umożliwiający precyzyjną regulację oraz stabilny, ustawiany przepływ 30…200 l/h dzięki wbudowanemu regulatorowi różnicy ciśnienia. Jest to praktyczne rozwiązanie do instalacji HVAC, w których liczy się jednocześnie kontrola przepływu i hydrauliczne zrównoważenie odbiorników w obiegach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem ciśnieniowym przeznaczonym do instalacji HVAC, do obiegów zamkniętych.
• Dla modelu VPP46.15L0.2 (DN15) dokumentacja wskazuje brak oznakowania CE zgodnie z dyrektywą PED 2014/68/UE, art. 4 ust. 3 (ogólnie uznana praktyka inżynierska).
• Stosować wyłącznie z dopuszczonymi czynnikami: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Montaż, nastawę i uruchomienie wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta.
• Przestrzegać oznaczonego kierunku przepływu na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji lub uszkodzenie zaworu.
• Zawór należy montować w instalacji zgodnie z zaleceniami producenta; zalecany jest montaż na przewodzie powrotnym. Przed zaworem powinien być zamontowany filtr lub odmulacz, a z instalacji należy usunąć zanieczyszczenia i pozostałości po pracach montażowych.
• Nie przekraczać dopuszczalnych parametrów pracy: ciśnienie nominalne PN25, dopuszczalne ciśnienie robocze 2500 kPa (25 bar), maksymalna różnica ciśnienia Δpmax 600 kPa.
• Podczas płukania instalacji i próby ciśnieniowej zawór musi pozostawać otwarty. Zamknięty zawór może ulec uszkodzeniu na skutek silnego uderzenia hydraulicznego.
• Przed montażem siłownika należy ustawić wymaganą wartość przepływu objętościowego zaworu zgodnie z tabelami nastaw producenta.
• Zakres temperatury czynnika dla zaworu z siłownikiem wynosi 1…120°C, a dopuszczalna temperatura otoczenia 1…50°C.
• Przy pracach serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie demontować grzybka zaworu, wrzeciona, nastawy przepływu, membrany ani innych elementów wewnętrznych. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Jeżeli zawór współpracuje z siłownikiem ze sprężyną powrotną, demontaż może powodować zagrożenie urazem przez szybko poruszające się części. Demontaż wykonywać wyłącznie przez wykwalifikowany personel.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów i ochrony środowiska.
