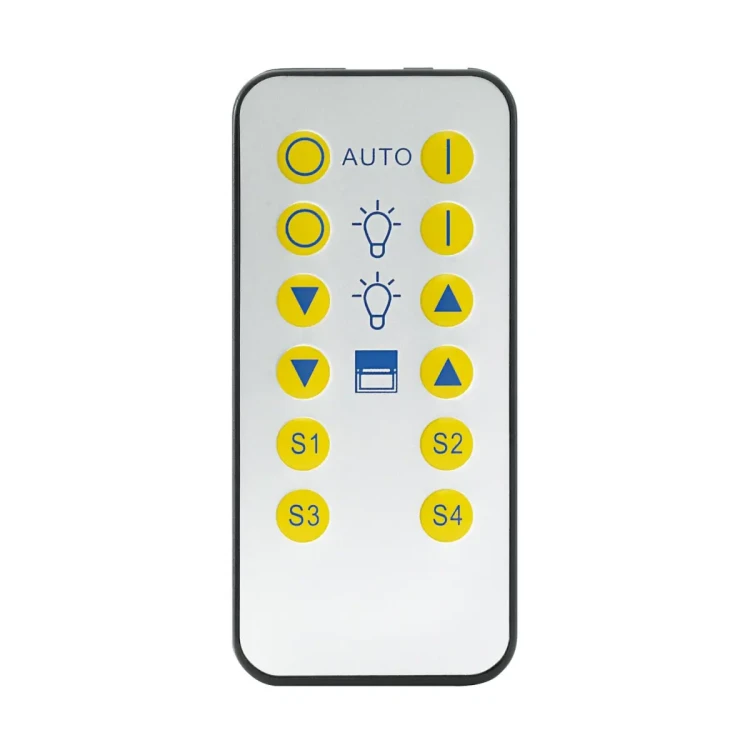

5WG1255-7AB11 S 255/11 Pilot IR do UP 258E22, UP 258D12 i UP 255D21

5WG1255-7AB11 (S 255/11) to pilot sterowania zdalnego IR (podczerwień) z 6 parami przycisków (A–F), przeznaczony do zdalnej kontroli oświetlenia, rolet/żaluzji oraz scen poprzez urządzenia wyposażone w zintegrowany odbiornik IR. Funkcje poszczególnych przycisków są konfigurowalne w urządzeniu odbiorczym (w tym parametryzacja przez ETS dla wskazanych czujników obecności), a nadruki na pilocie nie determinują przypisanych funkcji.

Najważniejsze cechy

• Model / kod produktu: 5WG1255-7AB11 (S 255/11)
• Typ: pilot zdalnego sterowania IR
• Liczba klawiszy: 6 par przycisków (A–F)
• Zastosowanie: zdalna kontrola oświetlenia, rolet/żaluzji oraz scen (przez urządzenia z odbiornikiem IR)
• Zasięg: do 10 m (dodatkowo podano ok. 4,5 m dla funkcjonalności Desigo z UP 258E21 / UP 258D11)
• Transmisja: podczerwień (IR)
• Stopień ochrony: IP40 (zgodnie z EN 60529)
• Uwaga eksploatacyjna: pilot przeznaczony wyłącznie do użytkowania w suchym środowisku

Zastosowanie i kompatybilność

Pilot 5WG1255-7AB11 (S 255/11) wysyła sygnały sterujące do następujących urządzeń (z wbudowanym odbiornikiem IR):

• Sterownik jasności: 5WG1255-2DB21
• Czujnik obecności Desk: 5WG1258-2EB22
• Czujnik obecności Desk: 5WG1258-2DB12
• Czujnik obecności WIDE: 5WG1258-2DB31
• Czujnik obecności WIDE pro: 5WG1258-2DB41
• Czujnik obecności WIDE multi: 5WG1258-2DB51
• Czujnik obecności WIDE DualTech: 5WG1258-2DB61

Zintegrowany odbiornik IR w urządzeniu odbiorczym umożliwia sterowanie światłem i osłonami, a także zapis i przywołanie scen.

Parametryzacja przez ETS

• ETS – współpraca (wg danych wejściowych): z czujnikami obecności UP 258E, UP 258D lub UP 255D21.
• Dodatkowe funkcjonalności Desigo: 6 par przycisków do zdalnej kontroli oświetlenia, rolet oraz scen z wykorzystaniem czujników UP 258E21 lub UP 258D11 (podany zasięg ok. 4,5 m).

Funkcje i działanie przycisków

Przyciski A–F są klawiszami funkcyjnymi. Naciśnięcie przycisku uruchamia funkcję skonfigurowaną w urządzeniu odbiorczym. Konfiguracja może dotyczyć:

1) Funkcja przypisana do każdego pojedynczego przycisku w parze

Przy takim ustawieniu (konfiguracja w urządzeniu odbiorczym) możliwe są m.in. funkcje:

• przełączanie,
• włączanie,
• wyłączanie,
• przywołanie sceny 8-bit,
• wysłanie wartości 8-bit,
• wysłanie wartości 16-bit,
• wysłanie wartości temperatury,
• wysłanie wartości jasności.

2) Funkcja przypisana do pary przycisków

Przy takim ustawieniu (konfiguracja w urządzeniu odbiorczym) możliwe są m.in. funkcje:

• włącz/wyłącz,
• ściemnianie 2-przyciskowe z telegramem STOP,
• sterowanie osłoną przeciwsłoneczną 2-przyciskowe,
• zmienna wartość 8-bit,
• sterowanie scenami 8-bit.

Tryb programowania urządzenia odbiorczego (ustawienia fabryczne)

• W ustawieniach fabrycznych pilot umożliwia włączenie trybu programowania urządzenia odbiorczego („S3”) oraz jego wyłączenie („S4”).
• Funkcję tę można ustawić w parametrach ETS.

Uruchomienie i wymiana baterii

• Naciśnij zatrzask uchwytu baterii i wysuń uchwyt.
• Włóż nową baterię do uchwytu, zwracając uwagę na prawidłową polaryzację.
• Wsuń uchwyt baterii z powrotem do pilota, aż do zatrzaśnięcia.

Dane techniczne

• Metoda transmisji: podczerwień (IR)
• Zasięg: do 10 m
• Zasilanie: bateria litowa CR2032, 3 V)
• Wymiary (HxWxD): 87 x 40 x 8 mm
• Masa: ok. 20 g
• Stopień ochrony: IP40 (EN 60529)
• Temperatura otoczenia (praca): 0 °C do +40 °C
• Temperatura składowania: -25 °C do +70 °C

Podsumowanie

5WG1255-7AB11 (S 255/11) to kompaktowy pilot IR z 6 parami przycisków, którego funkcje są elastycznie konfigurowane w urządzeniach odbiorczych z wbudowanym odbiornikiem IR. Umożliwia wygodne sterowanie oświetleniem, osłonami i scenami, a także (w zależności od parametrów ETS) obsługę funkcji związanych z trybem programowania urządzenia odbiorczego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Nie wyrzucać zużytej baterii z odpadami komunalnymi. Zużytą baterię należy utylizować zgodnie z obowiązującymi przepisami.
• Produkt zawiera dołączoną baterię litowo-metalową CR2032 3 V. Podczas transportu należy uwzględnić wymagania dotyczące baterii litowo-metalowych pakowanych z urządzeniem, zgodnie z właściwymi przepisami krajowymi i międzynarodowymi.
• Urządzenie przeznaczone wyłącznie do użytkowania w suchym środowisku. Nie używać w miejscach narażonych na wilgoć, wodę, deszcz ani kondensację pary wodnej.
• Stopień ochrony urządzenia: IP40. Produkt przeznaczony do pracy w warunkach wewnętrznych, zgodnie z dokumentacją producenta.
• Urządzenie zasilane jest baterią litową pastylkową CR2032 3 V. Stosować wyłącznie baterię zgodną z dokumentacją producenta i wymieniać ją zgodnie z instrukcją.
• Podczas wymiany baterii należy zwrócić uwagę na prawidłową biegunowość. Nieprawidłowe włożenie baterii może spowodować nieprawidłową pracę urządzenia lub uszkodzenie produktu.
• Po wymianie baterii należy wsunąć uchwyt baterii do pilota do momentu zatrzaśnięcia. Nie używać urządzenia z nieprawidłowo zamkniętym lub uszkodzonym uchwytem baterii.
• Nie otwierać, nie uszkadzać, nie połykać ani nie ładować baterii litowej CR2032. Baterię przechowywać poza zasięgiem dzieci.
• Dopuszczalna temperatura pracy wynosi od 0°C do +40°C. Dopuszczalna temperatura przechowywania wynosi od -25°C do +70°C.
• Urządzenie działa w technologii podczerwieni, z zasięgiem do 10 m. Użytkować wyłącznie zgodnie z przeznaczeniem, jako pilot IR do obsługiwanych urządzeń wskazanych w dokumentacji producenta.
• Pilot IR może sterować oświetleniem, osłonami przeciwsłonecznymi oraz funkcjami zapisu i wywoływania scen w urządzeniach odbiorczych. Przed użytkowaniem należy sprawdzić konfigurację funkcji przycisków, aby uniknąć niezamierzonego załączenia, wyłączenia lub ruchu sterowanych elementów.
• Nadruk na pilocie IR nie określa funkcji przycisków. Funkcje przycisków zależą od konfiguracji urządzenia odbiorczego i parametrów ETS.
• W ustawieniu fabrycznym przyciski S3 i S4 mogą włączać lub wyłączać tryb programowania urządzenia odbiorczego. Funkcja ta powinna być używana wyłącznie zgodnie z dokumentacją producenta i ustawieniami instalacji.
• Nie dokonywać zmian ani modyfikacji urządzenia niezatwierdzonych przez producenta. Nieautoryzowane modyfikacje mogą spowodować nieprawidłową pracę urządzenia oraz utratę prawa do jego użytkowania zgodnie z wymaganiami kompatybilności elektromagnetycznej.
• Instrukcję obsługi i montażu należy przekazać użytkownikowi końcowemu. W przypadku stwierdzenia uszkodzenia urządzenia nie używać produktu i przekazać go do właściwego serwisu lub punktu obsługi producenta.
