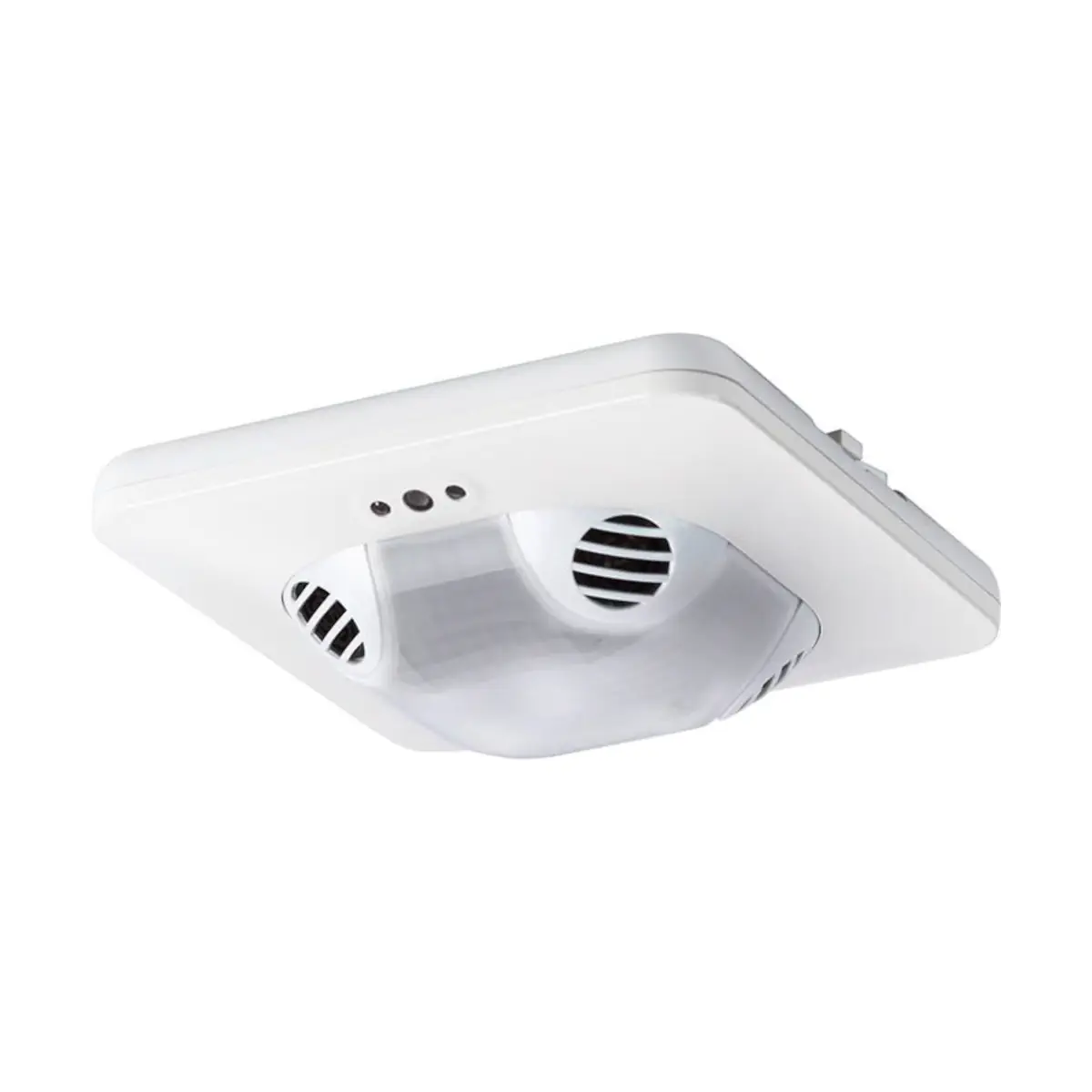

5WG1258-2DB61 UP 258D61 Czujnik obecności WIDE DualTech

5WG1258-2DB61 (UP 258D61) to sufitowy czujnik obecności WIDE DualTech z pomiarem jasności i temperatury, zaprojektowany do niezawodnego wykrywania obecności/ruchu w pomieszczeniach. Wykorzystuje ultradźwięki (skuteczne wykrywanie także za obiektami) oraz dodatkowo technologię PIR, zapewniając poziomy obszar detekcji 360°. Urządzenie ma zintegrowany odbiornik i dekoder podczerwieni do obsługi pilotem IR, a także LED ułatwiającą uruchomienie i diagnostykę.

Najważniejsze cechy

• Kod produktu / model: 5WG1258-2DB61 (UP 258D61)
• Typ: czujnik obecności WIDE DualTech (ultradźwięki + PIR)
• Montaż: sufitowy
• Obszar wykrywania: 360° (poziomo)
• Wykrywanie obecności/ruchu: do 28 m² / 79 m² (w zależności od montażu lub wysokości pomieszczenia)
• Ultradźwięki: niezawodne wykrywanie w pomieszczeniach, także za obiektami
• Dodatkowa detekcja: technologia PIR
• Pomiary: jasność i temperatura
• IR: zintegrowany odbiornik i dekoder do pilota IR z sześcioma parami przycisków
• Diagnostyka: LED sygnalizująca wykryte ruchy
• Uruchomienie: przycisk programowania obsługiwany od przodu
• Magistrala: zintegrowany łącznik magistrali; podłączenie przez zacisk magistrali; elektronika zasilana z magistrali
• Kolor: biały (podobny do RAL 9016)

Zastosowanie

Czujnik 5WG1258-2DB61 (UP 258D61) przeznaczony jest do sufitowego wykrywania obecności/ruchu oraz realizacji funkcji automatyki opartych o detekcję i pomiary jasności oraz temperatury. Dzięki technologii DualTech (ultradźwięki + PIR) może pracować w warunkach, w których wymagana jest pewna detekcja – również w sytuacjach, gdy obecność jest częściowo zasłonięta przez obiekty.

Funkcje i możliwości (Additional functionalities GAMMA)

Wykrywanie obecności – logika bloków funkcyjnych

• Wykrywanie obecności dla trzech bloków funkcyjnych: obecność, HVAC, urządzenie podrzędne.
• Dwie funkcje do wyboru na blok funkcyjny na początku oraz dwie dodatkowe funkcje po wygaśnięciu wykrywania obecności.
• Możliwa równoległa praca większej liczby czujników: master-slave oraz master-master.
• Blokowanie i wyprowadzanie obiektu dla każdego bloku funkcyjnego.
• Wejścia rozszerzeń dla trybu półautomatycznego.
• Regulowana czułość wykrywania.

Światło – pomiar i sterowanie

• Pomiar jasności.
• Kalibracja pomiaru jasności ze współczynnikiem korekcji/przesunięciem, poprzez obiektowe światło mieszane–sztuczne światło oraz dwa obiekty sztuczne światło–światło dzienne.
• Stała kontrola światła dla jednego głównego rzędu lamp i do czterech dodatkowych rzędów lamp.
• Dwupunktowa kontrola światła.

Temperatura i HVAC

• Pomiar temperatury.
• Regulacja temperatury jako regulacja 2-punktowa i/lub stała, praca w trybie grzania/chłodzenia.
• Sekwencja kontroli temperatury PI.
• Regulowany poziom prędkości wentylatora.
• Obiekt dla alarmu punktu rosy.

Funkcje obiektowe i monitoring wartości

• Porównanie wartości analogowych.
• Min., maks. oraz kalkulator jasności, temperatury, wilgotności i CO2.
• Monitorowanie progów jasności, temperatury, wilgotności i CO2.

Obsługa IR i diagnostyka

• Zintegrowany odbiornik podczerwieni i dekoder do pilota IR z sześcioma parami przycisków.
• LED do wyświetlania wykrytych ruchów – ułatwia uruchomienie oraz diagnostykę.
• Przycisk programowania dostępny od przodu.

Montaż i podłączenie

• Montaż sufitowy na puszce podtynkowej o średnicy 60 mm.
• Możliwy montaż w osobno zamawianej obudowie do montażu natynkowego.
• Możliwy montaż na płycie montażowej na puszki 4 × 4.
• Połączenie magistrali: przez zacisk magistrali.
• Zasilanie: elektronika zasilana z magistrali (zintegrowany łącznik magistrali).

Podsumowanie

5WG1258-2DB61 (UP 258D61) to sufitowy czujnik obecności WIDE DualTech z detekcją 360°, łączący ultradźwięki (pewne wykrywanie nawet za obiektami) oraz PIR. Oferuje wykrywanie obecności/ruchu do 28 m² / 79 m² (zależnie od montażu/wysokości), pomiar jasności i temperatury, obsługę przez IR, sygnalizację LED oraz rozbudowane funkcje automatyki (m.in. dla oświetlenia i HVAC) w ramach Additional functionalities GAMMA.
