5WG1258-2DB12 UP 258D12 Czujnik obecności/ruchu z pomiarem natężenia oświetlenia

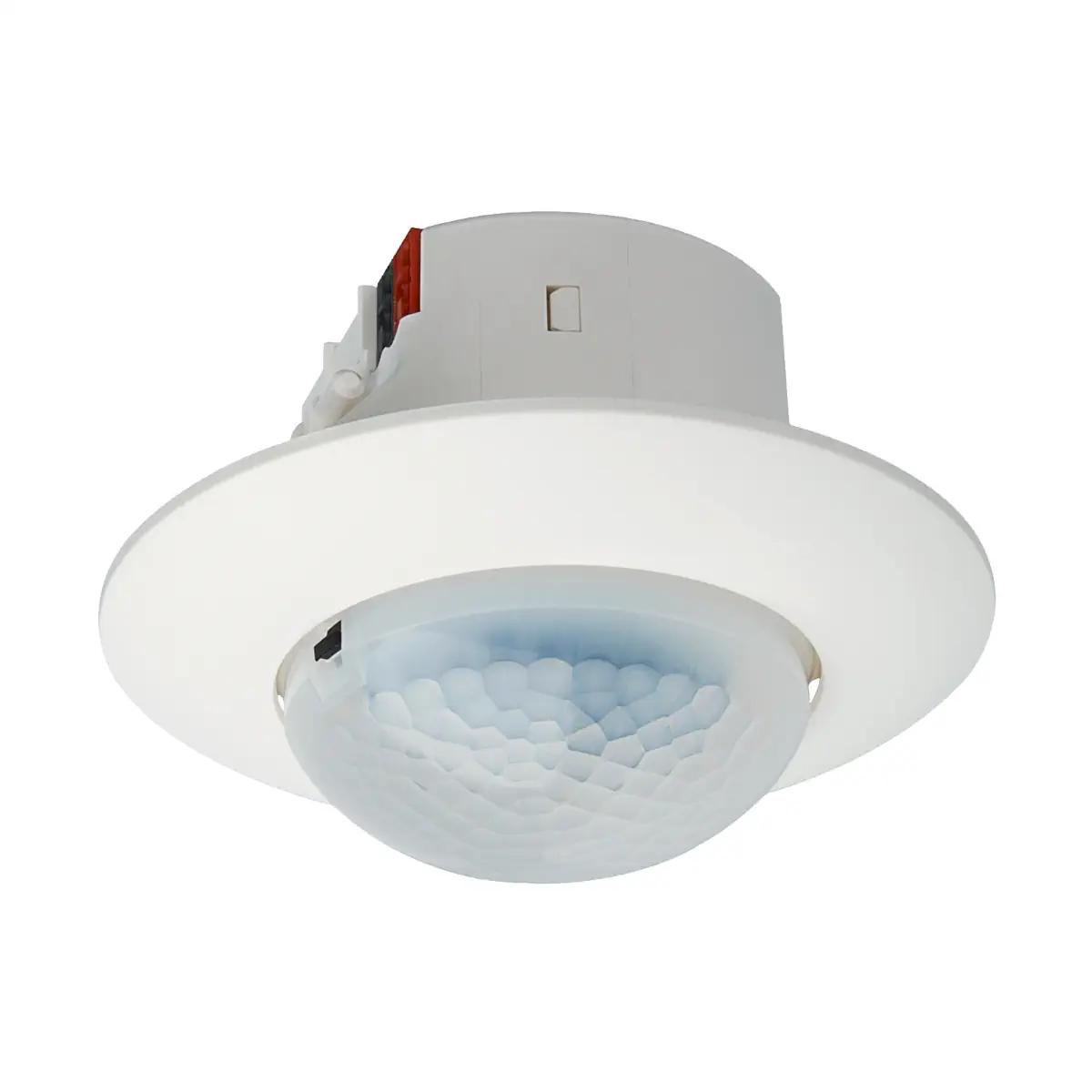

Siemens UP 258D12 (5WG1258-2DB12) to sufitowy czujnik obecności/ruchu (PIR) z wbudowanym czujnikiem jasności (pomiar kontrastu), przeznaczony do pracy w instalacjach KNX (Gamma instabus). Urządzenie wykrywa ruch i obecność w obszarze 360° oraz mierzy natężenie oświetlenia (20…1000 lx), a dzięki zintegrowanemu odbiornikowi podczerwieni (IR) umożliwia zdalne sterowanie oświetleniem, ochroną przeciwsłoneczną i scenami za pomocą dedykowanego pilota IR.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: UP 258D12 – czujnik obecności z czujnikiem jasności
• Numer artykułu: 5WG1258-2DB12
• System: KNX (Gamma instabus), KNX PL-Link: Tak
• Montaż: sufitowy (w puszce UP / w suficie podwieszanym / w obudowie natynkowej – akcesorium)
• Detekcja: PIR, 360° (poziomo), 105° (pionowo), 288 sektorów
• Pomiar jasności: 20…1000 lx (pomiar kontrastu jasności) z możliwością kalibracji (współczynnik korekcyjny)
• Zasięg wykrywania (przykładowo): do Ø8 m przy montażu na 3,0 m (obszar „przejście przez detektor”)
• Wyjścia/telegramy KNX: 3 niezależne kanały wyjściowe; dla każdego kanału dostępne są 4 obiekty komunikacyjne (łącznie 12)
• Oświetlenie: zintegrowane 2-poziomowe sterowanie (przełączanie) z progami jasności
• HVAC: niezależne wyjście sterujące do aplikacji HVAC (np. przełączanie trybu komfort/eco w zależności od zajętości)
• IR: zintegrowany odbiornik podczerwieni do zdalnego sterowania i obsługi scen

Zastosowanie

UP 258D12 służy do wykrywania obecności osób i/lub ruchu w pomieszczeniu oraz do pomiaru aktualnej jasności pod urządzeniem. Zmierzone informacje mogą być wykorzystywane w systemie KNX m.in. do sterowania oświetleniem (przełączanie progowe), funkcjami komfortu oraz aplikacjami HVAC.

Funkcje i działanie (konfiguracja z ETS)

Detekcja ruchu i obecności – niezależne kanały

• Sygnał czujnika może być analizowany przez dwa oddzielne kanały komunikacyjne: czujnik ruchu oraz czujnik obecności (ten sam zasięg wykrywania).
• Każdy kanał może być blokowany indywidualnie za pomocą obiektów.
• Dla każdego kanału dostępne są 4 obiekty komunikacyjne – możliwa wysyłka jednego lub dwóch telegramów na początku oraz na końcu wykrytej obecności (zależnie od konfiguracji).
• Czas nadbiegu (overrun) i czas martwy (dead time) są konfigurowalne osobno dla poszczególnych bloków funkcyjnych.

Wyjście HVAC

• Czujka posiada dodatkowe wyjście sterujące do zastosowań HVAC.
• Przykładowe użycie: przełączanie instalacji pomieszczeniowej z trybu oszczędzania energii na tryb komfortu po wykryciu zajętości oraz powrót po braku obecności.

Pomiar jasności (20…1000 lx)

• Wbudowany czujnik jasności realizuje pomiar kontrastu w zakresie 20…1000 lx.
• Wartość jasności jest dostępna przez KNX oraz do użycia wewnętrznego.
• Przy pomiarze pośrednim wartość można skalibrować współczynnikiem korekcyjnym (dopasowanie do warunków montażu).
• Dla pomiaru pośredniego zalecana jest maksymalna odległość 2,8 m.

Zintegrowane 2-poziomowe sterowanie oświetleniem (przełączanie)

• W trybie automatycznym oświetlenie jest włączane, gdy jasność spadnie poniżej dolnego progu, oraz wyłączane po przekroczeniu górnego progu.
• Progi jasności mogą być zmieniane parametrami lub obiektami komunikacyjnymi.
• Sterownik może pracować także półautomatycznie przez rozdzielenie celów przełączania („tylko włącz” / „tylko wyłącz”).
• Wymuszenie przełączania/ściemniania z KNX jest traktowane jako wymuszenie zewnętrzne – automatyka może zostać wyłączona, a zmiana stanu wysyłana na magistralę przez obiekt statusu automatycznego.

Zdalne sterowanie IR

• Zintegrowany odbiornik IR umożliwia sterowanie oświetleniem i aplikacjami ochrony przeciwsłonecznej oraz wywoływanie i zapisywanie scen przy użyciu pilota IR.
• Polecenia IR mogą być powiązane obiektami komunikacyjnymi z innymi funkcjami urządzenia lub użyte do sterowania innymi urządzeniami.

Montaż i uruchomienie

• Montaż UP (w puszce): mocowanie śrubowe w puszce UP (min. głębokość 40 mm, Ø60 mm).
• Montaż w suficie podwieszanym: z zaciskami mocującymi; otwór Ø60…65 mm, maks. grubość sufitu 30 mm.
• Montaż natynkowy: w obudowie AP (akcesorium).
• Po podłączeniu do napięcia magistrali czujnik jest inicjowany (restart/inicjalizacja czujnika ruchu).
• Tryb programowania: krótkie naciśnięcie przycisku (< 2 s) włącza/wyłącza tryb programowania (sygnalizacja diodą LED).
• Ustawienia fabryczne: bardzo długie naciśnięcie przycisku (> 20 s) przywraca ustawienia fabryczne (sygnalizowane miganiem przez 8 s).
• Test połączenia (Desigo): długie naciśnięcie (> 5 s do 20 s) włącza test połączenia; można wyłączyć krótkim naciśnięciem.

Podłączenie

• Magistrala: KNX – połączenie przez zacisk magistralny (terminal autobusowy).
• Urządzenie jest zasilane z KNX (SELV).

Dane techniczne

• Zasilanie: przez KNX (SELV DC 24 V)
• Pobór prądu: ok. 10 mA
• Typowe straty mocy: ok. 0,24 W przy 24 VDC
• Detekcja: PIR; 360° poziomo, 105° pionowo; 288 sektorów
• Pomiar jasności: 20…1000 lx (pomiar kontrastu)
• Stopień ochrony: IP20
• Temperatura pracy: -5°C…+45°C
• Temperatura składowania: -20°C…+70°C
• Wilgotność względna: 5%…93% (bez kondensacji)
• Wymiary (Ø x wys.): 88 mm x 63 mm
• Waga: ok. 65 g
• Materiał obudowy: tworzywo sztuczne
• Kolor: biel tytanowa (podobna do RAL 9010)
• Kategoria przepięcia: III
• Stopień zanieczyszczenia: 2

W zestawie

• Czujka UP 258D12
• Zaciski
• Klosz
• Pierścień konstrukcyjny

Akcesoria (opcjonalne)

• 5WG1 255-7AB11 – pilot zdalnego sterowania na podczerwień S 255/11
• 5WG1 258-7EB01 – puszka do montażu powierzchniowego AP 258E01

Podsumowanie

Siemens UP 258D12 (5WG1258-2DB12) to kompaktowy czujnik sufitowy KNX, który łączy detekcję obecności/ruchu PIR z pomiarem jasności 20…1000 lx. Trzy niezależne kanały wyjściowe, zintegrowane progowe sterowanie oświetleniem (2-poziomowe) oraz obsługa IR sprawiają, że jest to praktyczne rozwiązanie do automatyzacji oświetlenia i funkcji komfortu w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz dyrektywy niskonapięciowej zgodnie z dokumentacją producenta.
• Urządzenie KNX do montażu sufitowego, przeznaczone do instalacji w puszce podtynkowej, otworze sufitowym lub obudowie natynkowej przewidzianej przez producenta.
• Montaż, podłączenie, uruchomienie i konfigurację należy powierzyć wyłącznie uprawnionemu elektrykowi.
• Podczas podłączania należy zapewnić możliwość odłączenia urządzenia od instalacji.
• Nie otwierać urządzenia. Otwarcie obudowy jest zabronione i może powodować zagrożenie dla bezpieczeństwa oraz uszkodzenie produktu.
• Przy projektowaniu i wykonaniu instalacji elektrycznej należy stosować odpowiednie wytyczne, normy i przepisy obowiązujące w kraju użytkowania.
• Urządzenie jest przeznaczone do pracy w obwodach bezpiecznego bardzo niskiego napięcia SELV DC 24 V poprzez magistralę KNX.
• Stopień ochrony obudowy wynosi IP20. Produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach suchych i nienarażonych na kondensację wilgoci.
• Urządzenie należy eksploatować w temperaturze otoczenia od -5°C do +45°C, przechowywać w temperaturze od -20°C do +70°C oraz przy wilgotności względnej 5% do 93% bez kondensacji.
• Nie montować urządzenia w miejscach narażonych na drgania lub ruch podłoża.
• Czujnik PIR wymaga nieprzesłoniętej linii widzenia do wykrywanej osoby; ściany, przeszklenia, ścianki działowe, rośliny, regały i inne przeszkody mogą ograniczać lub uniemożliwiać detekcję.
• Unikać montażu w pobliżu źródeł zakłóceń, takich jak nagłe zmiany temperatury, wentylatory, termowentylatory, włączające się lub wyłączające źródła światła, poruszające się maszyny, roboty, plakaty, zwierzęta lub inne obiekty mogące wywołać błędną detekcję ruchu.
• Wraz ze zmniejszeniem różnicy temperatur między obiektem a otoczeniem skuteczność detekcji ruchu maleje, co może ograniczyć obszar wykrywania.
• Przy pomiarze jasności należy unikać miejsc o skrajnych warunkach oświetleniowych. Bezpośrednie światło sztuczne padające na czujnik może zakłócać pomiar i działanie regulacji oświetlenia.
• W przypadku montażu przy oprawach z dużym udziałem światła pośredniego poziom sztucznego oświetlenia w miejscu montażu czujnika nie powinien przekraczać docelowego poziomu oświetlenia w pomieszczeniu.
• Zalecana wysokość montażu dla funkcji sterowania oświetleniem wynosi 2,4 m – 3,0 m. Wraz ze wzrostem wysokości montażu zmniejsza się czułość pomiaru jasności.
• Przy montażu w puszce podtynkowej urządzenie należy mocować śrubami; w tym wariancie nie wolno montować sprężyn mocujących.
• Przy montażu w suficie podwieszanym należy stosować otwór montażowy o średnicy 60–65 mm, a maksymalna grubość sufitu podwieszanego nie może przekraczać 30 mm.
• Podczas demontażu urządzenia należy trzymać je w miejscu połączenia dwóch części obudowy, aby uniknąć uderzenia palców przez elementy mocujące.
• Jeżeli używana jest osłona ograniczająca pole detekcji, wolno ją przycinać wyłącznie po zdemontowaniu. Nie wolno wycinać osłony, gdy jest zamontowana na urządzeniu.
• Podczas demontażu pierścienia ozdobnego przy użyciu śrubokręta należy zachować ostrożność, aby nie uszkodzić sufitu ani elementów obudowy.
• Po podłączeniu napięcia magistrali czujnik wykonuje restart i inicjalizację; dopiero po zakończeniu tego procesu urządzenie jest gotowe do prawidłowej pracy.
