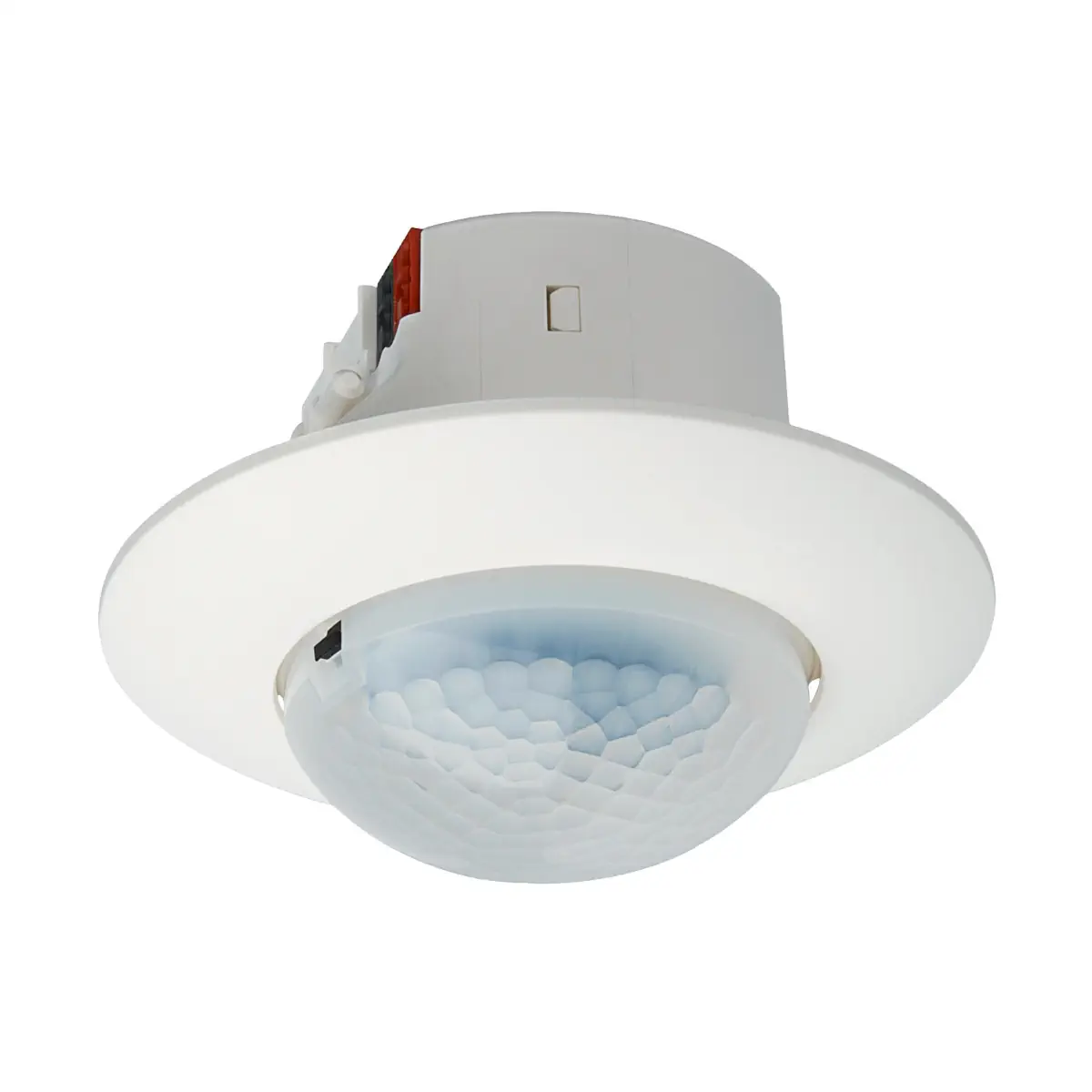

5WG1255-2DB21 UP 255D21 Czujnik natężenia oświetlenia DESK

Siemens UP 255D21 (5WG1255-2DB21) to sufitowy kontroler jasności KNX z wbudowanym czujnikiem światła (pomiar kontrastu jasności), przeznaczony do automatycznego sterowania oświetleniem na podstawie zmierzonego natężenia oświetlenia. Urządzenie oferuje 2-poziomowe sterowanie oświetleniem (przełączanie) oraz kontrolę stałego poziomu oświetlenia (ściemnianie), a komunikacja odbywa się przez KNX.

Najważniejsze cechy

• Producent: Siemens
• Seria: Gamma instabus
• Model: UP 255D21
• Numer artykułu: 5WG1255-2DB21
• Typ: kontroler jasności (czujnik jasności)
• Montaż: sufitowy (w puszce, w wycięciu sufitowym lub w obudowie do montażu powierzchniowego)
• Komunikacja: KNX
• KNX PL-Link: tak
• Pomiar jasności: pomiar kontrastu, 20…1000 lx
• Zasilanie: przez KNX
• Pobór prądu: ok. 10 mA
• Typowe straty mocy: ok. 0,24 W przy 24 VDC
• Zintegrowany odbiornik IR do zdalnego sterowania (pilot jako akcesorium)

Zastosowanie

UP 255D21 służy do pomiaru aktualnego poziomu jasności pod urządzeniem i wykorzystania tej wartości do sterowania oświetleniem poprzez KNX. Sprawdza się w aplikacjach, w których wymagane jest:

• automatyczne włączanie/wyłączanie oświetlenia zależnie od progów jasności,
• ściemnianie i utrzymywanie zadanego poziomu oświetlenia (stały poziom oświetlenia).

Funkcje i działanie

Pomiar jasności (pomiar kontrastu)

• Zmierzona wartość jasności może być wykorzystywana w KNX oraz wewnętrznie przez urządzenie.
• Zakres pomiarowy: 20…1000 lx.
• W przypadku pomiaru pośredniego wartość można skalibrować współczynnikiem korekcyjnym, aby dopasować ją do sytuacji montażowej.
• Dla pośredniego pomiaru jasności zalecana jest maksymalna odległość 2,8 m (przy większych odległościach można wykonać pomiar przez obszar referencyjny 2,8 m).

Zintegrowane 2-poziomowe sterowanie oświetleniem (przełączanie)

• W trybie automatycznym oświetlenie włącza się, gdy jasność spadnie poniżej ustawionego dolnego progu.
• Oświetlenie wyłącza się po przekroczeniu ustawionego górnego progu.
• Progi jasności można zmieniać parametrami lub obiektami komunikacyjnymi.
• Możliwa jest praca półautomatyczna przez rozdzielenie celów przełączania (np. tryb „Tylko włączony” lub „Tylko wyłączony”).

Kontrola stałego poziomu oświetlenia (ściemnianie)

• Sterowanie oświetleniem do zadanej wartości jasności za pomocą siłowników ściemniających lub siłowników przełączających/ściemniających.
• Wartość zadana jasności może być skonfigurowana parametrem lub ustawiana przez obiekt komunikacyjny.
• Możliwość sterowania główną grupą oświetlenia oraz do czterech dodatkowych grup (łącznie maks. 5 grup), każdą z własną krzywą charakterystyki i własnym sterownikiem (praca w trybie master/slave).

Sterowanie pilotem IR

• Zintegrowany odbiornik IR umożliwia sterowanie oświetleniem i aplikacjami ochrony przeciwsłonecznej oraz wywoływanie i zapisywanie scen (pilot IR jako akcesorium).
• Polecenia IR mogą być powiązane przez obiekty komunikacyjne z innymi funkcjami w instalacji KNX.

Dane techniczne

• Zasilanie: przez KNX
• Pobór prądu: ok. 10 mA
• Typowe straty rozproszenia: ok. 0,24 W przy 24 VDC
• Pomiar jasności: pomiar kontrastu, 20…1000 lx
• Zalecana wysokość montażu dla stałej kontroli poziomu oświetlenia: 2,4…3,0 m
• Połączenie: KNX – terminal autobusowy
• Obudowa: plastik
• Wymiary (Ø x wysokość): 88 mm x 63 mm
• Masa: ok. 65 g
• Kolor: biel tytanowa (podobna do RAL 9010)
• Stopień ochrony: IP20
• Temperatura pracy: -5°C…+45°C
• Temperatura składowania: -20°C…+70°C
• Wilgotność względna (bez kondensacji): 5%…93%
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięcia (IEC 60664-1): III

Montaż

• Montaż w puszce UP: min. głębokość 40 mm, Ø 60 mm.
• Montaż w suficie podwieszanym (zaciski): otwór Ø 60…65 mm, maks. grubość sufitu 30 mm.
• Montaż natynkowy: w obudowie do montażu powierzchniowego (akcesorium).

Zawartość zestawu

• czujka,
• zaciski,
• klosz,
• pierścień konstrukcyjny.

Akcesoria (opcjonalnie)

• 5WG1 255-7AB11 – pilot zdalnego sterowania na podczerwień S 255/11
• 5WG1 258-7EB01 – puszka do montażu powierzchniowego AP 258E01

Podsumowanie

Siemens UP 255D21 (5WG1255-2DB21) to kompaktowy kontroler jasności do instalacji KNX, który łączy pomiar natężenia oświetlenia (20…1000 lx) z funkcjami przełączania i ściemniania w celu utrzymania stałego poziomu oświetlenia. Montaż sufitowy, zasilanie z KNX oraz możliwość sterowania pilotem IR czynią go praktycznym rozwiązaniem do automatyzacji oświetlenia w budynkach.
