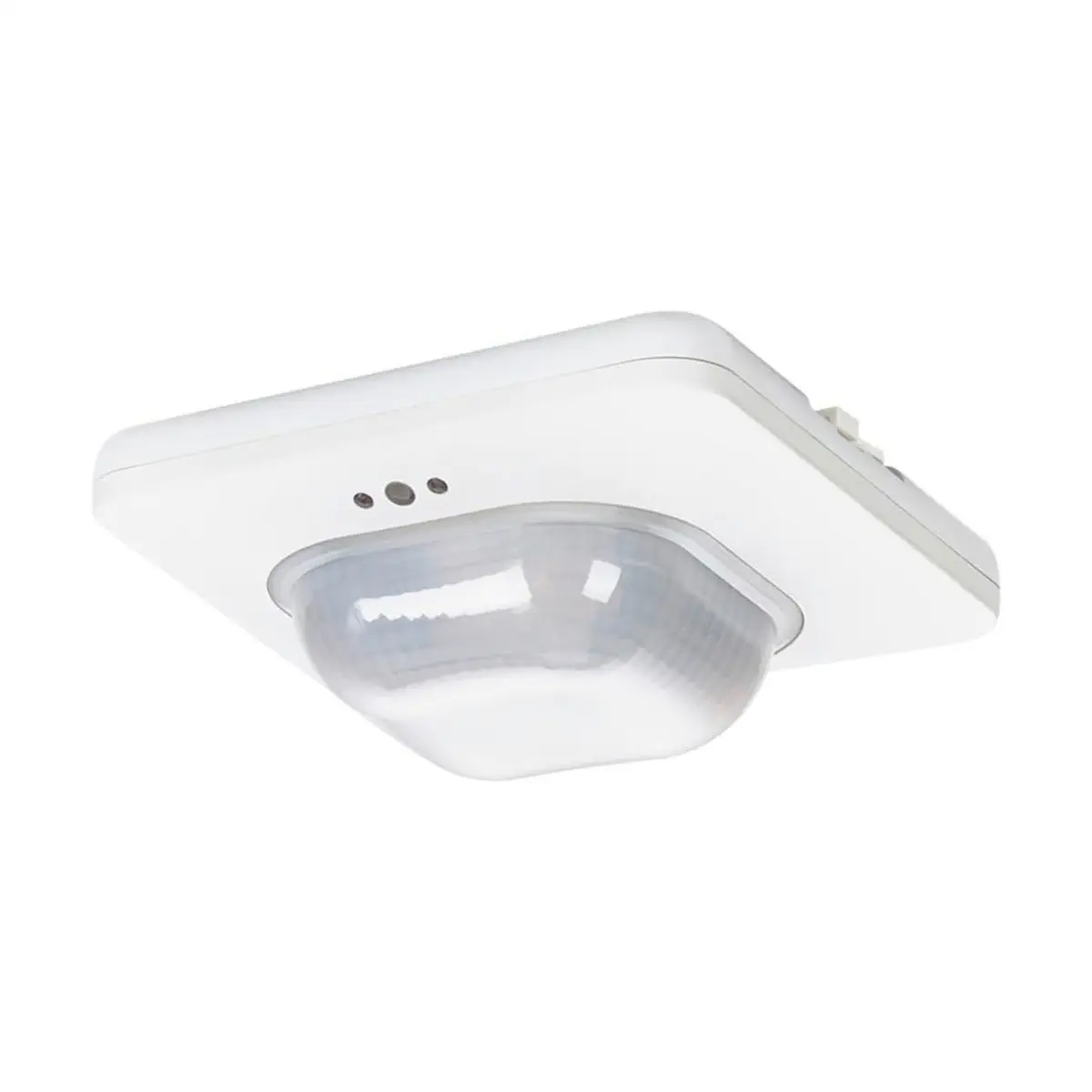

5WG1258-2DB31 UP 258D31 Czujnik obecności WIDE

UP 258D31 (nr prod. 5WG1258-2DB31) to sufitowy czujnik obecności KNX z serii GAMMA instabus, przeznaczony do automatyzacji oświetlenia oraz funkcji HVAC w instalacjach budynkowych. Urządzenie wykorzystuje 4 czujniki PIR i oferuje maks. obszar detekcji do 64 m² (obecność) oraz do 400 m² (ruch). Model UP 258D31 ma zintegrowany czujnik jasności (1…1000 lx) oraz czujnik temperatury (NTC, 0…50°C), a także odbiornik IR do zdalnego sterowania pilotem.

Najważniejsze cechy

• Producent: Siemens
• Model: UP 258D31 (WIDE)
• Nr produktu: 5WG1258-2DB31
• Komunikacja: KNX (TP1-256), KNX PL-Link: TAK
• Detekcja: pasywna podczerwień (PIR), 4 sensory
• Obszar wykrywania: do 64 m² (obecność) / do 400 m² (ruch)
• Kąt detekcji: poziom 360°, pion ok. 150°
• Regulacja: 7-stopniowa regulacja zasięgu PIR (z tyłu urządzenia)
• Czujnik jasności: pomiar światła mieszanego, 1…1000 lx
• Czujnik temperatury: NTC, zakres 0…50°C
• Odbiornik IR: wbudowany, współpraca z pilotem S 255/11
• Stopień ochrony: IP54

Zastosowanie

UP 258D31 przeznaczony jest do montażu sufitowego i pracy w instalacjach KNX, gdzie pełni rolę czujnika obecności/ruchu oraz dostarcza pomiary jasności i temperatury. Urządzenie może pracować jako pojedynczy detektor lub w układzie master/slave (rozszerzanie obszaru detekcji poprzez dodatkowe detektory, które przekazują informację o ruchu do detektora głównego).

Funkcje (konfiguracja w ETS)

• Zintegrowane stałe sterowanie światłem dla głównej grupy oświetlenia oraz do 4 grup pomocniczych, z automatyczną kalibracją.
• Zintegrowany regulator oświetlenia dwupunktowy (przełączanie) – praca wg ustawionych progów jasności.
• Trzy niezależne wyjścia sterowania, każde z 4 działaniami do wykrywania obecności.
• Regulowana czułość (wysoka / niska / automatyczna) oraz sektorowanie – możliwość indywidualnej dezaktywacji czujników PIR w celu ograniczenia strefy detekcji.
• Komparator, KalKulator oraz monitorowanie progu (przetwarzanie i porównywanie wartości analogowych oraz generowanie wyniku binarnego).
• Kalibracja pomiarów (m.in. jasności i wartości HVAC) z poziomu KNX.

Zdalne sterowanie (IR)

Wbudowany odbiornik podczerwieni umożliwia zdalne sterowanie (np. oświetleniem i ochroną przeciwsłoneczną), a także zapisywanie i przywoływanie scen. Adres fizyczny może być również programowany pilotem IR.

• Kompatybilny pilot (akcesorium): S 255/11 (5WG1255-7AB11)

Montaż

• Montaż sufitowy na puszce podtynkowej o średnicy 60 mm.
• Montaż możliwy także w obudowie natynkowej lub na płycie montażowej do puszek 4 × 4 (akcesoria zamawiane oddzielnie).
• Urządzenie posiada przycisk programowania ułatwiający programowanie.

Akcesoria (opcjonalne)

• AP 258E11 – obudowa montowana na powierzchni, typ B (5WG1258-7EB11)
• S 258/12 – płyta montażowa (5WG1258-8AB12)
• S 255/11 – pilot zdalnego sterowania IR (5WG1255-7AB11)

Dane techniczne

• Zasilanie: KNX bus, DC 24 V (DC 21…30 V), SELV
• Pobór prądu z KNX: ok. 12,5 mA
• Moc startowa (wewnętrzne zużycie): ok. 0,28 W
• KNX-medium: TP1-256
• Wysokość instalacji (optymalna): 3 m
• Pomiar jasności: światło mieszane, 1…1000 lx
• Pomiar temperatury: NTC, 0…50°C
• Dokładność temperatury (typowo): 23°C: ±1,0 K; 5–30°C: ±1,2 K
• Materiał obudowy: plastik
• Kolor: biały polarny (podobny do RAL 9016)
• Masa: ok. 124 g
• Stopień ochrony: IP54
• Temperatura otoczenia podczas pracy: -25°C…+50°C
• Wilgotność względna (bez kondensacji): 5%…95%
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Zgodność EMC: EN 61000-6-1, EN 61000-6-3
• Bezpieczeństwo urządzenia: EN 50428

Wymiary

• Front: 120 mm × 120 mm
• Maks. szerokość: 134,5 mm
• Głębokość: 40,9 mm

Podsumowanie

Siemens UP 258D31 (5WG1258-2DB31) to solidny, sufitowy czujnik obecności KNX z szeroką detekcją (do 64 m² dla obecności i do 400 m² dla ruchu), czujnikiem jasności oraz temperatury. Dzięki funkcjom sterowania oświetleniem (w tym stałej regulacji) i możliwości pracy w układzie master/slave, sprawdzi się w biurach, salach lekcyjnych, korytarzach i innych przestrzeniach, gdzie liczy się automatyzacja i komfort użytkowników.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt UP 258D31 posiada oznaczenie CE.
• Urządzenie spełnia wymagania normy EN 50428.
• Komunikacja i zasilanie przez magistralę KNX, SELV DC 24 V (zakres DC 21...30 V).
• Montaż, podłączenie i uruchomienie wyłącznie przez certyfikowanego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami, wytycznymi i normami krajowymi.
• Nie otwierać obudowy detektora obecności.
• Produkt przeznaczony do stałych instalacji wewnątrz pomieszczeń i w suchych miejscach. Model UP 258D31 ma stopień ochrony IP54, dlatego może być instalowany również na zewnątrz wyłącznie w miejscach chronionych przed warunkami atmosferycznymi.
• Urządzenie należy montować na suficie, zgodnie z przewidzianym sposobem instalacji: w puszce podtynkowej, w dedykowanej obudowie natynkowej lub na płycie montażowej do puszek 4 x 4.
• Podczas podłączania przewodów KNX należy stosować właściwą długość odizolowania przewodów i prawidłowo mocować blok zacisków magistrali do złącza urządzenia.
• Urządzenie pracuje w warunkach środowiskowych określonych przez producenta: temperatura pracy od -25 °C do +50 °C, wilgotność względna 5% do 95% bez kondensacji. Przechowywać w temperaturze od -20 °C do +70 °C, transportować w temperaturze od -25 °C do +70 °C.
• Nie instalować urządzenia w miejscach narażonych na bezpośrednie działanie promieni słonecznych, w pobliżu źródeł ciepła ani przeciągów.
• Skrzynka instalacyjna lub przewód powinny być uszczelnione, aby zapobiec zakłóceniom pracy czujników wywołanym przez przeciągi.
• Nie montować urządzenia w miejscach narażonych na wibracje lub ruchy konstrukcji.
• Dla prawidłowego działania detekcji PIR należy zapewnić bezpośrednią linię widzenia. Ściany, szkło, przegrody, rośliny, półki lub oprawy wiszące mogą ograniczać obszar wykrywania.
• Unikać czynników mogących powodować niezamierzone przełączenia, takich jak szybkie zmiany temperatury, praca grzejników i wentylatorów, przełączanie pobliskich lamp oraz ruchome obiekty lub zwierzęta.
• Przy instalacji na wysokości powyżej 3 m zalecane jest przetestowanie konfiguracji i kalibracja urządzenia.
• Po podłączeniu urządzenia czujnik ruchu może potrzebować do 40 sekund na rozpoczęcie wysyłania telegramów.
• Przywrócenie ustawień fabrycznych przez przytrzymanie przycisku programowania dłużej niż 20 sekund usuwa wszystkie ustawienia konfiguracji.
• Wbudowany czujnik CO2 nie jest przeznaczony do zastosowań bezpieczeństwa, takich jak wykrywanie gazu lub dymu.
