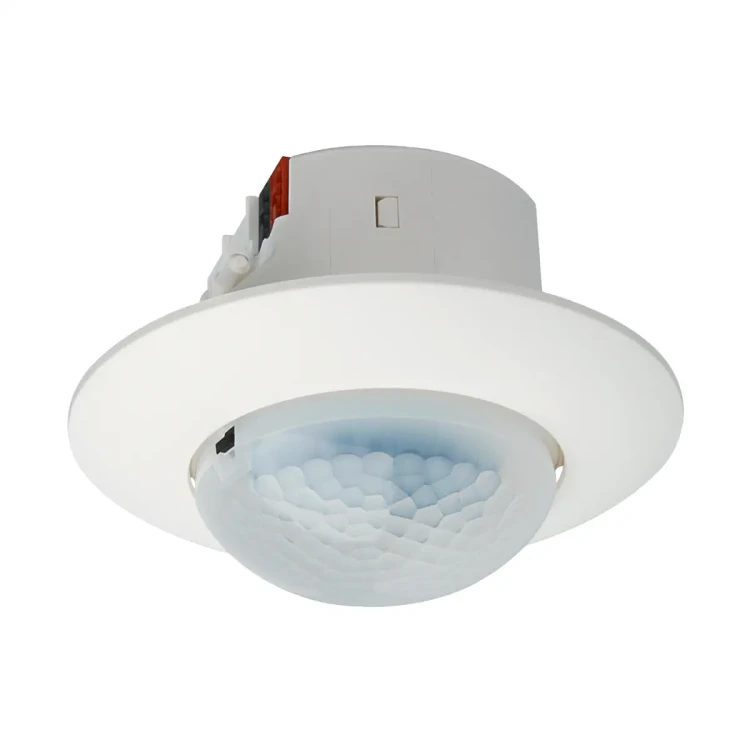

5WG1258-2EB22 UP 258E22 Czujnik obecności/ruchu oraz jasności z ciągłą kontrolą natężenia oświetlenia

Siemens UP 258E22 (5WG1258-2EB22) to sufitowy czujnik obecności/ruchu PIR z wbudowanym czujnikiem jasności oraz zintegrowanymi funkcjami sterowania oświetleniem w systemie KNX (Gamma instabus). Urządzenie umożliwia detekcję obecności i pomiar jasności (pomiar kontrastu), a także realizację automatyki oświetleniowej: 2-poziomowe sterowanie (przełączanie) oraz kontrolę stałego poziomu oświetlenia (ściemnianie) dla maksymalnie pięciu grup oświetlenia. Dodatkowo czujka posiada zintegrowany odbiornik IR do obsługi pilota na podczerwień.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: UP 258E22
• Numer artykułu: 5WG1258-2EB22
• System: KNX (Gamma instabus)
• Funkcja: czujnik obecności/ruchu z czujnikiem jasności + kontroler stałego poziomu oświetlenia
• Montaż: sufitowy (w puszce, w wycięciu sufitowym lub w obudowie do montażu powierzchniowego)
• Detekcja: PIR, 360° (poziom) / 105° (pion), 288 sektorów
• Pomiar jasności: 20…1000 lx (pomiar kontrastu), możliwość kalibracji do pomiaru pośredniego
• Wyjścia / komunikacja przy detekcji (ETS): 3 niezależne kanały wyjściowe, po 4 polecenia na kanał
• Automatyka oświetlenia: zintegrowany 2-poziomowy kontroler (przełączanie) oraz kontrola stałego poziomu (ściemnianie) dla maks. 5 grup
• Tryb pracy: autonomiczny lub jako czujka główna / dodatkowa (rozszerzanie strefy detekcji przez KNX)
• Dodatkowy kanał: niezależny kanał wyjściowy dla aplikacji HVAC
• Zdalne sterowanie: zintegrowany odbiornik podczerwieni (IR)

Zastosowanie

UP 258E22 jest przeznaczony do sufitowego montażu w pomieszczeniach, gdzie wymagane jest:

• wykrywanie obecności osób i/lub wykrywanie ruchu w strefie detekcji,
• pomiar aktualnej jasności pod urządzeniem do funkcji KNX i do wewnętrznych regulatorów,
• automatyczne sterowanie oświetleniem (przełączanie i stały poziom oświetlenia),
• kanał obecności dla HVAC (np. przełączanie trybów energii/komfortu w zależności od zajętości).

Funkcje i działanie

Czujnik obecności / ruchu oraz kanał HVAC

• Sygnał czujnika może być analizowany przez dwa oddzielne kanały komunikacyjne: czujnik ruchu i czujnik obecności (ten sam zasięg wykrywania).
• Każdy kanał może być blokowany indywidualnie za pomocą obiektów.
• Dostępny jest dodatkowy kanał sterujący do zastosowań HVAC.
• Dla każdego kanału dostępne są 4 obiekty komunikacyjne (łącznie 12 obiektów dla: ruch / obecność / HVAC).
• Możliwe jest wysłanie jednego lub dwóch telegramów KNX na początku i na końcu wykrytej obecności (zgodnie z konfiguracją w ETS).

Czas nadążania i czas martwy (ochrona siłowników)

• Po wykryciu obecności uruchamiany jest czas nadążania (konfigurowany osobno dla każdego bloku funkcjonalnego).
• Koniec obecności określany jest przez zakończenie czasu nadążania.
• Czas martwy (konfigurowany osobno) służy do ochrony podłączonych siłowników; wykrycie obecności w czasie martwym nie uruchamia wysyłania telegramów ani czasu nadążania.

Pomiar jasności (pomiar kontrastu)

• Zakres pomiarowy: 20…1000 lx.
• Wartość jasności może być używana w KNX oraz wewnętrznie przez funkcje urządzenia.
• Przy pomiarze pośrednim możliwa jest kalibracja współczynnikiem korekcyjnym w celu dopasowania do miejsca instalacji.
• Dla pośredniego pomiaru jasności zalecana jest maks. odległość 2,8 m.

Zintegrowane 2-poziomowe sterowanie oświetleniem (przełączanie)

• W trybie automatycznym oświetlenie jest włączane, gdy jasność spadnie poniżej ustawionego dolnego progu.
• Oświetlenie jest wyłączane po przekroczeniu ustawionego górnego progu jasności.
• Progi jasności mogą być zmieniane parametrami lub obiektami komunikacyjnymi.
• Możliwa praca półautomatyczna przez rozdzielenie celów przełączania (np. „tylko włącz” / „tylko wyłącz”).

Kontrola stałego poziomu oświetlenia (ściemnianie)

• Sterowanie do ustawionej wartości zadanej jasności za pomocą siłowników ściemniających lub przełączających/ściemniających.
• Możliwość sterowania główną grupą oświetlenia oraz do czterech dodatkowych grup (praca master/slave) – każda z własną krzywą charakterystyki i sterownikiem.
• Wszystkie grupy oświetlenia są sterowane do tej samej wartości zadanej, z uwzględnieniem różnic wynikających z udziału światła dziennego (np. odległość od okna).
• Zalecana wysokość montażu dla stałej kontroli poziomu oświetlenia: 2,4 m – 3,0 m.

Zdalne sterowanie IR

Zintegrowany odbiornik podczerwieni umożliwia sterowanie oświetleniem i aplikacjami ochrony przeciwsłonecznej oraz przywoływanie i zapisywanie scen przy użyciu pilota IR.

Zasięg wykrywania (przykładowe maks. średnice stref)

Zakres wykrywania zależy od wysokości montażu (M) i rodzaju ruchu. Maksymalne średnice (w metrach) dla poszczególnych obszarów:

• A: siedzenie na wysokości biurka (0,8 m)
• B: podejście prosto do detektora
• C: przejście przez detektor
• D: obszar pomiaru jasności na wysokości biurka (0,8 m)

• M = 2,5 m: A 4,5 m; B 5 m; C 7 m; D Ø1,2 m
• M = 3,0 m: A 5 m; B 6 m; C 8 m; D Ø1,6 m
• M = 3,5 m: A 5,5 m; B 6,5 m; C 10 m; D Ø2,0 m
• M = 4,0 m: B 7,5 m; C 12 m; D Ø2,3 m
• M = 5,0 m: B 8,5 m; C 14 m; D Ø3,0 m

Dane techniczne

• Zasilanie: przez KNX
• Pobór prądu: ok. 10 mA
• Typowe straty mocy: ok. 0,24 W przy napięciu 24 VDC
• Detekcja: pasywna podczerwień (PIR)
• Kąt detekcji: 360° (poziom), 105° (pion), 288 sektorów
• Pomiar jasności: 20…1000 lx (pomiar kontrastu)
• Elementy sterujące: 1 przycisk (przełączanie między normalnym trybem pracy a trybem adresowania)
• Sygnalizacja: 1 czerwona dioda LED (monitorowanie napięcia magistrali i trybu); w trybie testowym wskazuje ruch
• Złącze: zacisk magistrali KNX
• Stopień ochrony: IP20
• Temperatura pracy: -5°C…+45°C
• Temperatura składowania: -20°C…+70°C
• Wilgotność względna: 5%…93% (bez kondensacji)
• Obudowa: tworzywo sztuczne
• Wymiary (Ø x wys.): 88 mm x 63 mm
• Masa: ok. 65 g
• Kolor: biel tytanowa (podobna do RAL 9010)

Montaż

• Montaż podtynkowy (UP) w suficie: w puszce UP z mocowaniem śrubowym (puszka: min. głębokość 40 mm, Ø60 mm).
• Montaż w suficie podwieszanym: z zaciskami mocującymi w otworze Ø60–65 mm; maks. grubość sufitu podwieszanego 30 mm.
• Montaż natynkowy (AP): w dedykowanej obudowie montażowej (akcesorium).
• Jeśli trzeba ograniczyć zasięg detekcji, można użyć klosza (przycinanie sektorów nożem – wyłącznie po demontażu klosza).

W zestawie

• czujka
• zaciski
• klosz
• pierścień konstrukcyjny

Akcesoria (opcjonalnie)

• 5WG1255-7AB11 – pilot zdalnego sterowania na podczerwień S 255/11
• 5WG1258-7EB01 – puszka do montażu powierzchniowego AP 258E01

Podsumowanie

Siemens UP 258E22 (5WG1258-2EB22) to zaawansowany, sufitowy czujnik obecności/ruchu PIR z pomiarem jasności (20…1000 lx) dla instalacji KNX. Łączy detekcję obecności z rozbudowaną automatyką oświetlenia: przełączaniem progowym oraz stałą regulacją poziomu oświetlenia (ściemnianie) nawet dla 5 grup oświetlenia, a także udostępnia niezależny kanał dla HVAC i obsługę scen/komend przez IR.
